特征：

• 15 MHz 正弦波和方波
• 斜坡、三角形、噪声、sin(x)/x、指数上升、指数下降、心脏、直流电压
• 12 位、40 MSa/s、16,000 点任意波形
• AM（内部/外部）、FM（内部）、FSK（内部/外部）、突发（内部/外部）
• 线性和对数扫描和突发操作
• 包括 IntuiLink 软件以及 GPIB 和 RS-232 接口

任意波形规格：

• 波形长度：8 至 16,000 点
• 幅度分辨率：12位（包括符号）
• 采样率：40 MSa/s
• 非易失性存储器：四 (4) 个 16,000 个波形

频率特性：

• 正弦波：100 μHz - 15 MHz
• 方波：100 μHz - 15 MHz
• 三角形：100 μHz - 100 kHz
• 斜坡：100 μHz - 100 kHz
• 白噪声：10 MHz 带宽
• 分辨率：10 μHz 或 10 位
• 准确度：90 天 10 ppm，1 年 20 ppm，18°C - 28°C
• 温度：系数 < 2 ppm/°C
• 老化：< 10 ppm/年

正弦波频谱纯度（谐波失真）：

• 直流至 20 kHz：-70 dBc
• 20 kHz 至 100 kHz：-60 dBc
• 100 kHz 至 1 MHz：-45 dBc
• 1 MHz 至 15 MHz：-35 dBc

正弦波光谱纯度（杂散）：

• 直流至 1 MHz：< -65 dBc
• 1 MHz 至 15 MHz：< -65 dBc + 6 dB/倍频程

正弦波频谱纯度（总谐波失真）：

• 直流至 20 kHz：<0.04%
• 相位噪声：在 30 kHz 频带中 <-55 dBc

信号特性：
方波

• 上升/下降时间：< 20 ns
• 过冲：4%
• 不对称性：1% + 5ns
• 占空比：20% 至 80%（至 5 MHz）、40% 至 60%（至 15 MHz）

三角、斜坡、套利

• 上升/下降时间：40 ns（典型值）
• 线性度：<0.1% 峰值输出
• 设置时间：<250 ns 至最终值的 0.5%
• 抖动：<25ns

输出特性

• 幅度（50 ohms）：50 mVpp - 10 Vpp
• 精度（1 kHz 时）：指定输出的 ± 1%
• 平坦度（相对于 1 kHz 的正弦波）：
• < 100 kHz ± 1% (0.1 dB)
• 100 kHz 至 1 MHz ± 1.5% (0.15 dB)
• 1 Mz 至 15 MHz ± 2% (0.2 dB) 放大器，3Vrms ± 3.5% (0.3 dB) 放大器 < 3Vrms
• 输出阻抗：50 ohms（固定）
• 偏移（到 50½）：+ 5 Vpk AC + DC
• 精度：± 2% 的设置 + 2 mV
• 分辨率：3位，幅度和偏移
• 单位：Vpp、Vrms、dBm
• 隔离：对地最大 42 Vpk
• 保护：短路保护 ± 15 Vpk 过载 < 1 分钟

调制：
是

• 载波 -3dB 频率：10 MHz（典型值）
• 调制：任何内部波形，包括任意波形
• 频率：10 MHz - 20 kHz
• 深度：0% - 120%
• 来源：内部/外部

调频

• 调制：任何内部波形，包括任意波形
• 频率：10 MHz - 10 kHz
• 偏差：10 MHz - 15 MHz
• 来源：仅限内部

FSK

• 内部速率：10 MHz - 50 kHz
• 频率范围10 mHz - 15 MHz
• 来源：内部/外部（最大 1 MHz）

爆裂

• 载波频率：最大 5 MHz。
• 计数：1 到 50,000 次循环或无限次
• 开始阶段：-360° 至 +360°
• 内部速率：10 mHz - 50 kHz ± 1%
• 门源：内部/外部门
• 触发：单一、外部或内部速率

扫

• 类型：线性或对数
• 方向：向上或向下
• 开始 F/停止 F：10 mHz - 15 MHz
• 速度：1 ms 至 500 s ± 0.1%
• 触发器：单个、外部或内部

不妥协的标准波形性能

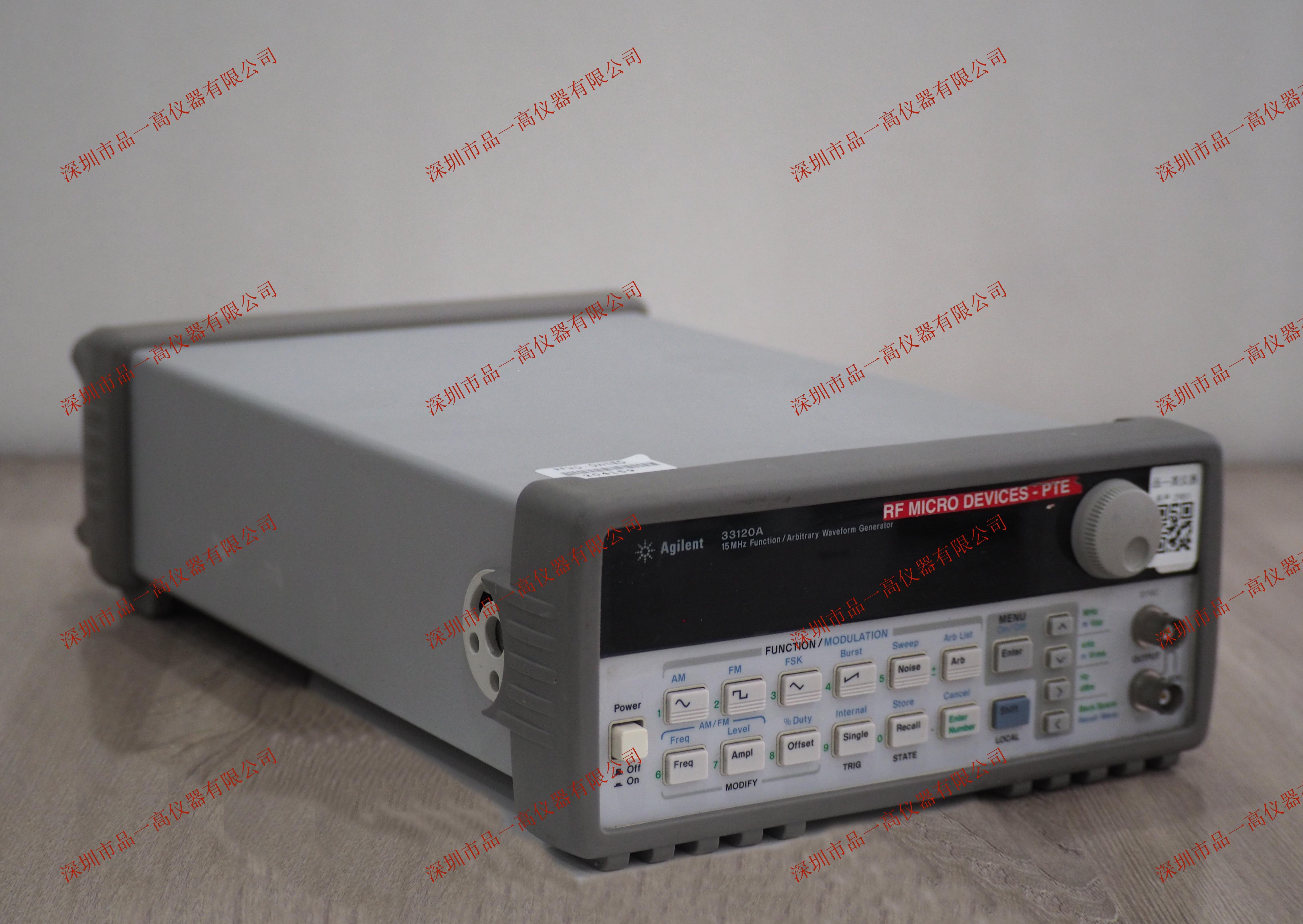

HP 33120A 函数/任意波形发生器使用直接数字合成技术为干净、低失真的正弦波创建稳定、准确的输出信号。它还为您提供快速上升和下降时间方波，以及低至 10 MHz 的线性斜坡波形。

自定义波形生成

使用 HP 33120A 生成复杂的自定义波形，例如心跳或机械传感器的输出。HP 33120A 具有 12 位分辨率和 40 MSa/s 的采样率，可让您灵活地创建所需的任何波形。它还允许您在非易失性存储器中存储多达 16,000 深的波形。

易于使用的功能

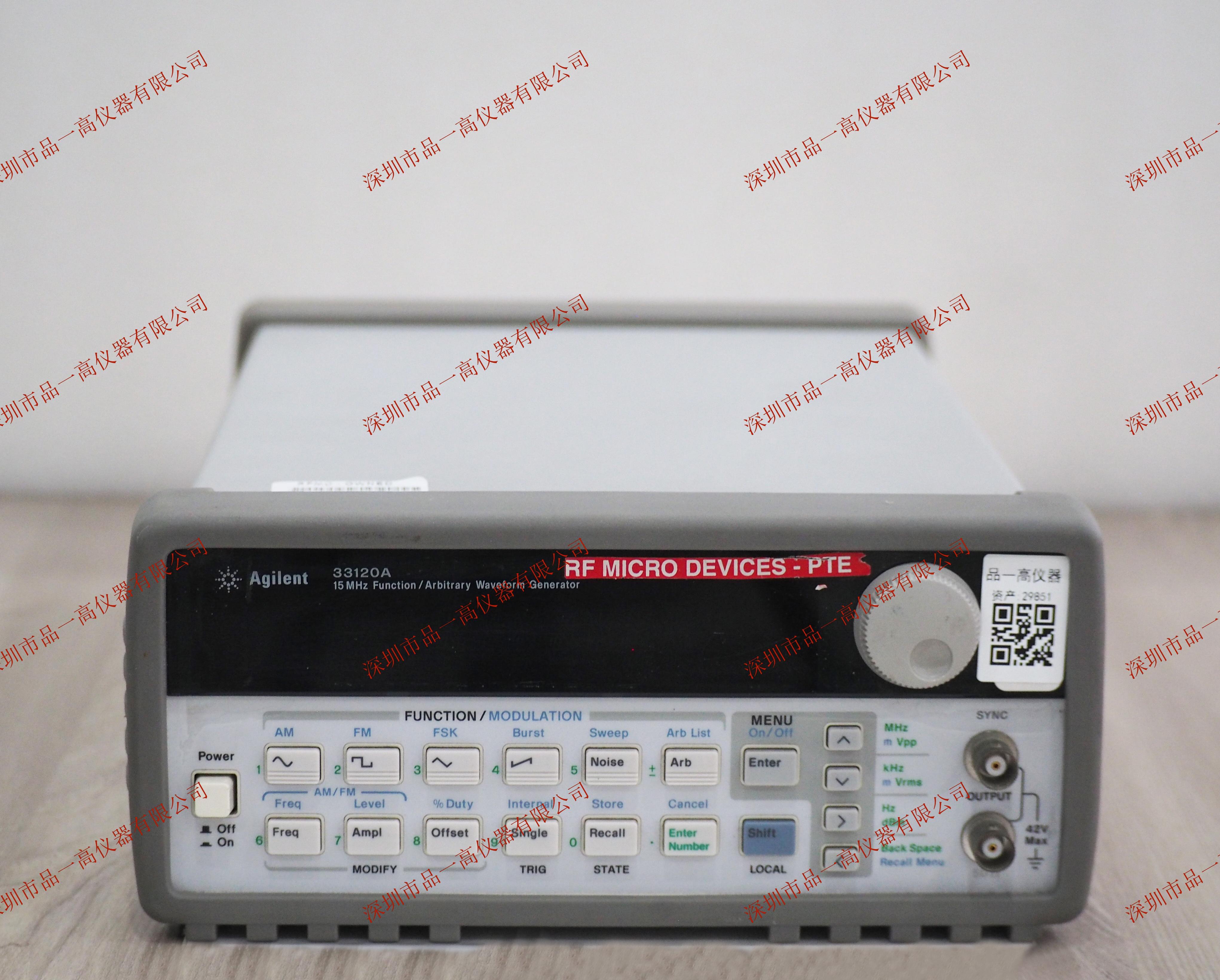

HP 33120A 的前面板操作简单直观。您可以通过一个或两个按键访问十个主要功能中的任何一个，然后使用一个简单的旋钮来调整频率、幅度和偏移。为了节省时间，您可以直接以 Vp-p、Vrms 或 dBm 输入电压值。内部 AM、FM、FSK 和脉冲调制可以轻松调制波形，而无需单独的调制源。还内置了线性和对数扫描，扫描速率从 1ms 到 500s 可选。HP-IB 和 RS-232 接口都是标准接口，此外，您还可以使用 SCPI 命令获得完全的可编程性。

可选锁相功能

选件 001 锁相/TCXO 时基使您能够生成同步的相位偏移信号。外部时钟输入/输出可让您与最多三个其他 HP 33120A 或外部 10-MHz 时钟同步。选件 001 还为您提供 TCXO 时基以提高频率稳定性。TCXO 时基的精度为 4 ppm/年，使 HP 33120A 成为频率校准和其他要求苛刻的应用的理想选择。使用选件 001，新命令可让您通过前面板或计算机即时执行相位更改，从而实现精确的相位校准和调整。将 HP 33120A 连接到您的 PC 要进一步提高您的工作效率，请将 HP 33120A 与 HP 34811A BenchLink Arb 软件结合使用。基于 Windows® 的程序可让您在 PC 上创建和编辑波形，并通过单击鼠标将它们下载到 HP 33120A。在数学或统计程序中创建复杂的波形 - 或使用手绘工具 - 然后将它们传递到 HP BenchLink Arb。与 HP BenchLink Scope 结合使用时，该软件还允许您使用 HP 示波器或 DMM 捕获波形并将其发送到 HP 33120A 进行输出。
