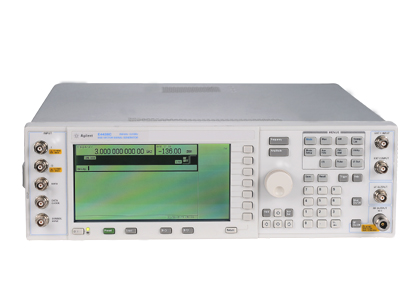

E4438C ESG矢量信号发生器

型号：E4438C
品牌：Agilent
参数：250 kHz ～ 1、2、3 4 或 6 GHz
产品描述 选 件 图片下载
主要特性与技术指标
信号特征
  • 250 kHz ～ 1、2、3.4 或 6 GHz
  • +17 dBm 输出功率
  • 1 GHz 和 20 kHz 偏置时，相位噪声小于 -134 dBc（典型值）
调制和扫描
  • AM、FM、ØM 和脉冲
  • ASK、FSK、MSK、PSK、QAM 、定制 I/Q
  • 频率和功率的步进扫描或列表扫描
基带生成和信号生成
  • 80 MHz 双模内置基带发生器：任意波形和实时 I/Q 信号
  • 64Msa 回放存储器和 1 Gsa 存储器
  • 生成参考信号：LTE、HSPA+、WiMAX™、WLAN、DVB-H、GPS/GNSS、MATLAB 等 - Signal Studio
  • 使用 N5102A 的数字 I/O、MIMO 衰落和射频至射频衰落以及PXB 基带发生器和通道仿真器完成多通道基带生成
自动和通信接口
  • 10BaseT LAN 和 GPIB
  • SCPI 和 IVI-COM 驱动程序
  • 向后兼容 ESG、PSG 和 8648 信号发生器

描述
射频性能和领先的基带生成
E4438C ESG 矢量信号发生器将优异的射频性能与完美的基带信号生成能力相结合，能够在基带、中频和高达 6 GHz 射频频率上提供已校准的测试信号。由于采用了具备任意波形和实时 I/Q 能力的内置基带发生器、大量波形回放和存储器以及宽射频调制带宽，E4438C ESG 可用来测试当前的复杂无线系统及其器件。
采用模块化架构，满足您的测试要求
E4438C ESG 是一种具有极强适应能力和多种可选功能的平台，它支持您针对各种基带和射频测试应用进行仪器定制，包括简单的失真测试、常见故障诊断、基带编码算法开发、先进的收发信机设计验证以及大规模制造。借助其模块化架构，它还能根据您当前所需的性能水平和信号生成能力轻松地完成仪器配置，并通过选件在未来进行升级。

技术指标：
振幅：-136dBm~+10dBm
调制：
·                                                                                                                                                                                                                                                                                                                                                                                                          AM, FM, ØM, and pulse
·                                                                                                                                                                                                                                                                                                                                                                                                          ASK, FSK, MSK, PSK, QAM, custom I/Q
·                                                                                                                                                                                                                                                                                                                                                                                                          Step, list, and ramp sweep frequency and power

功率：
频率范围           选件501-504         带有选件UNB      选件506
250KHz~250MHz     +11~-136dBm          +15~-136dBm       +12~-136dBm
>250KHz~1GHz      +13~-136dBm          +17~-136dBm       +14~-136dBm
>1~3GHz            +10~-136dBm          +16~-136dBm       +13~-136dBm
>3~4GHz            +7~-136dBm           +13~-136dBm        +10~-136dBm
>4~6GHz               --                     --                +10~-136dBm
数字专用选件版本：
格式 内部任意 实时
选件
WCDMA     400
UL 3GPP 3GPP
DL 3GPP 3GPP
GSM 只修正调制/ 频率/ 滤波器 ETSI TS 100 908 (3GPP TS 05.02) V8.9.0, 402


BS BERT 多帧 未提供 GSM 05.03 V8.6.0


EDGE 只修正调制/ 频率/ 滤波器 ETSI TS 100 908 (3GPP TS 05.02) V8.9.0, 402


BS BERT 复帧 未提供 GSM 05.03 V8.6.0


cdma2000 3GPP2 3GPP2 401
  C.5002-0-2 V1.13 C.5002-0-2 V1.13

cdmaONE IS-95A 未提供 401
1x-EV 未提供 未提供 404
Bluetooth V1.1 只修正调制/ 频率/ 滤波器 406
802.11a 未提供 未提供 410


802.11b 未提供 未提供 405
