概述

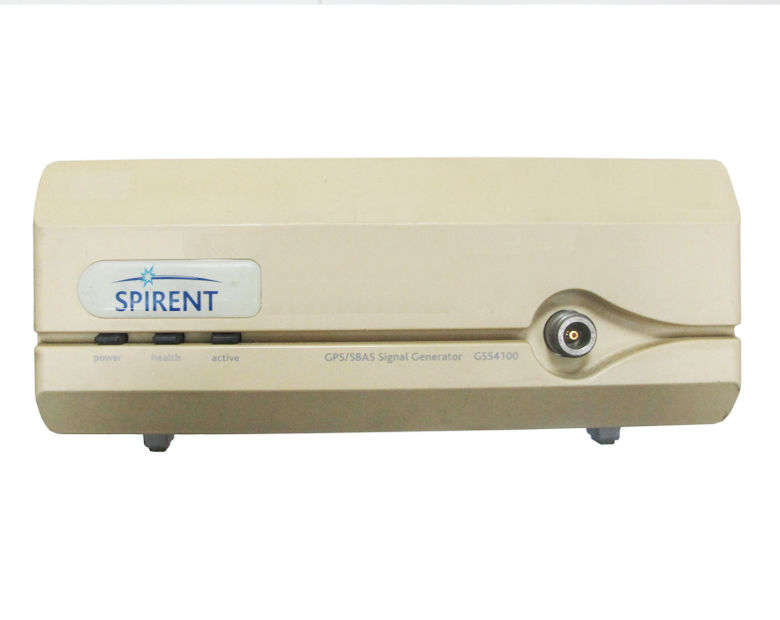

GSS4100 GPS/SBAS 仿真器是一款用于在制造环境、试验室和现场环境中测试卫星导航设备的全面的低价单通道RF发生器。
GSS4100可生成GPS L1 C/A码信号或基于空间增扩系统(SBAS)信号(WAAS/EGNOS/MSAS)。
标准的IEEE-488(GPIB)和USB接口提供了将GSS4100集成到用户测试环境中的机制。GSS4100 还通过其1PPS/触发器与频率标准输入和1PPS 输出，支持与其它系统的同步。
GSS4100 提供对生成信号的各个方面(包括PRN、功率水平、Doppler、模拟时间和信号/消息内容)的控制。这种功能可利用随机提供的用于Microsoft Windows 操作系统的SimCHAN软件，以独立的交互模式调用，或通过GPIB 控制接口在全集成的ATE模式下调用。
典型应用包括GPS和无线定位生产测试ATE、错误分析、参数评估和原型发射机。
重要特性
在一台设备中同时支持GPS和SBAS信号。
对信号内容和动态特征的全面控制。
使用SimCHAN软件时，全面的用户定义的数据消息。
稳定而准确的全数字式FPGA 架构。
行业标准的GPIB(与STR4775产品兼容)。
低成本。
提供安装机架。
规格
输出频率
额定输出频率 L1@1575.42MHz
Doppler 范围 ±15,000m/s
稳定性 每天< 1x10的负10次方 温度范围内< 1 x 10的负8次方
也可为锁定在外部标准1 、2 或10MHz 的频率。
信号质量
寄生信号(GPS 频带) <-30 dBc
载波相位噪音 0.1 rad RMS典型集成的、10 Hz到10 kHz偏移量
信号电平
额定信号电平 -130 dBm(前面板RF连接器)
70 dBm(背板RF 连接器-典型）
范围 ±20 dB
分辨率 0.1 dB
信号内容
距离码 PRN 1-37 GPS
PRN 120-138 SBAS
(支持全部1023 G1/G2码)
启/闭控制
数据信息 GPS 50 bps，SBAS 250 bps，同时FEC为500 sps
(用户可定义内容)
连线
RF输出 N型内孔同轴电缆(前面)，SMA 型内孔同轴电缆(背面)
外部标准 In BNC内孔同轴电缆
外部触发器 In BNC内孔同轴电缆
内部 10MHz Out BNC内孔同轴电缆
其它信号 15-路‘D’连接器(1PPS in/out、码时钟、距离码、导航数据位、码历元(Code epochs)
尺寸
高 x 宽 x 深99 x 254 x 345mm (3.9 x 10 x 13.6英寸)
重量
约5kg (11lb)
