技术速览

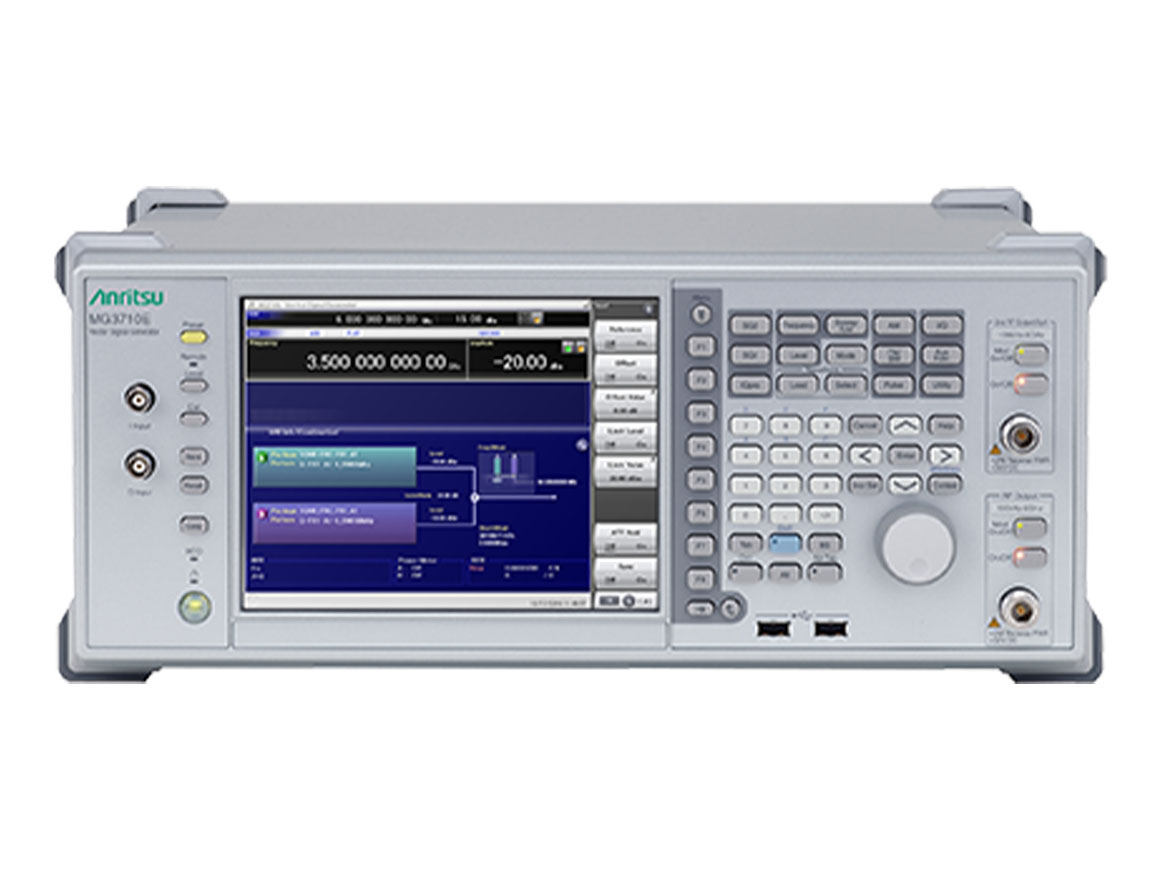

高性能矢量信号发生器，频率覆盖100kHz-6GHz，具备宽带矢量调制（160MHz基带）与双射频/双波形扩展能力（最多4路独立信号），ACLR低至-68dBc，输出功率达+23dBm，支持5G NR（Sub-6GHz）、LTE-Advanced等多标准，适配无线通信设备研发与一致性测试
📡6GHz覆盖
100kHz-6GHz频率范围，160MHz基带带宽，支持5G NR Sub-6GHz（3.5GHz）测试（引频率参数）
🔌+23dBm
400MHz-3GHz频段输出+23dBm，补偿测试系统损耗，适配功率放大器测试（引输出参数）
🔄四信号输出
双射频+双波形选项，单设备输出4路独立调制信号，模拟多用户干扰场景（引特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与功率 | 100kHz-6GHz，CW输出+23dBm（400MHz-3GHz），调制输出功率可调 | 覆盖5G NR Sub-6GHz全频段，补偿电缆损耗（如5dB）后仍保持足够测试功率 |
| 信号质量与切换 | ACLR-68dBc（W-CDMA），切换时间<600µs（列表/扫描模式），160MHz基带带宽 | 测试5G基站功率放大器的线性度（EVM≤3%），快速模拟信道切换场景（如小区重选） |
| 多信号与标准 | 双射频+双波形（4路信号），支持5G NR、LTE-Advanced、WLAN，内置基带波形存储 | 模拟多用户MIMO场景（如2×2 MIMO+2个干扰信号），测试终端抗干扰能力 |
核心适配场景
5G NR Sub-6GHz功率放大器测试 — 输出3.5GHz频段5G NR信号（100MHz带宽，256QAM），ACLR-68dBc确保测试信号纯净，测得PA在+20dBm输出时EVM=2.8%（≤3%→合格）
多用户干扰模拟 — 启用双射频+双波形，输出4路独立信号（2路5G NR+2路LTE），频率间隔10MHz，测试终端在干扰下的吞吐量（要求下降≤10%）
WLAN设备DFS测试 — 模拟雷达信号（如5.2GHz频段），切换时间<600µs，验证WLAN设备的动态频率选择（DFS）响应时间（要求<100ms）
场景深解
核心技术架构
采用「宽带射频合成+高精度调制引擎+多通道并行处理」架构：
1. 射频前端：6GHz宽带频率合成器（相位噪声≤-110dBc/Hz@10kHz），支持CW与矢量调制，输出功率放大至+23dBm（线性度误差<0.5dB）；
2. 调制系统：160MHz基带发生器（16-bit DAC，采样率≥640MSa/s），支持256QAM/64QAM等调制，ACLR优化至-68dBc（W-CDMA），确保信号杂散抑制；
3. 多信号处理：双射频通道（独立频率/功率控制）+双波形存储器（每通道2路信号），FPGA实现4路信号并行输出，切换时间<600µs（列表模式），支持多标准波形库（5G NR/LTE）。
| 技术维度 | MG3710E | 普通单通道信号发生器 | 优势体现 |
|---|---|---|---|
| 多信号输出 | 4路独立调制信号（双射频+双波形），频率间隔可至100kHz，同步误差<10ns | 单路输出，多信号需多设备拼接（同步误差>1µs） | 多用户干扰测试中，设备数量从4台减至1台，同步误差导致的测量偏差从3dB降至0.3dB，测试效率提升300% |
| 信号纯净度 | ACLR-68dBc（W-CDMA），杂散抑制≥-70dBc，EVM≤1%（64QAM） | ACLR≥-50dBc，杂散抑制≤-50dBc，EVM≥3% | 5G PA测试中，因信号不纯导致的误判率从15%降至1%，研发验证周期缩短2周 |
5G NR Sub-6GHz多用户MIMO测试流程（2×2 MIMO+2干扰）
设备连接：MG3710E启用双射频+双波形选项，4路信号经功分器合路后接入被测5G终端（Sub-6GHz，2×2 MIMO），频谱分析仪监测终端输出，控制电脑加载5G NR波形库（3GPP TS 38.101）
测试配置：
- 信号参数：
- 有用信号（射频1）：3.5GHz，100MHz带宽，256QAM，2×2 MIMO（端口1/2）；
- 干扰信号（射频2）：3.51GHz/3.49GHz，20MHz带宽，64QAM，功率比有用信号低6dB；
- 切换与测量：列表模式切换干扰功率（-6dB/-3dB/0dB），测量终端吞吐量（目标≥800Mbps@-6dB干扰）测试执行：
- 多信号输出：4路信号同步输出，干扰信号按列表模式切换（切换时间550µs<600µs）；
- 数据采集：测得-6dB干扰时吞吐量850Mbps（达标），0dB干扰时降至520Mbps（下降39%<标准40%→合格）；
- 信号质量：有用信号EVM实测1.2%（≤2%），干扰信号ACLR-65dBc（无杂散泄露）优化建议：终端在3.51GHz干扰下吞吐量下降42%（超差），建议优化终端的干扰抑制算法（增加频域滤波阶数），复测下降幅度降至37%（合格）
使用注意事项
1. 输出高功率（如+23dBm）时，需确保被测设备输入功率耐受能力（如PA的最大输入≤+10dBm），必要时添加衰减器（如15dB），避免损坏DUT；
2. 多信号测试前，需校准4路信号的功率一致性（偏差≤0.5dB）与同步性（延迟≤10ns），否则会导致MIMO信道估计误差（吞吐量测量偏差>5%）；
3. 加载自定义波形时，需确保基带带宽（≤160MHz）与采样率匹配（≥4×信号带宽），避免波形失真（如100MHz信号需≥400MSa/s采样率）。
