技术速览

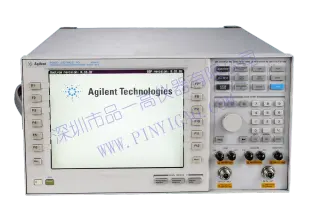

多制式无线通信测试仪（292-2700MHz），支持GSM/WCDMA/TD-SCDMA等10余种制式，适配手机量产高吞吐量测试，±1.1dB电平精度确保一致性
📱×10+
支持GSM/WCDMA/TD-SCDMA等，覆盖2G-4G主流标准（引自输入描述）
⚡高吞吐
适配大批量生产，提升测试合格率与通过量（引自输入"产量关键"描述）
🔗
GPIB/LAN接口支持自动化控制，降低人工干预（引自输入接口特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 292 MHz - 2700 MHz | 覆盖主流移动频段（如GSM 900/1800、WCDMA 2100等） |
| 输出功率 | -127 dBm 至 -10 dBm | 模拟基站信号强度变化，测试手机接收灵敏度 |
| 精度指标 | 电平精度±1.1dB，VSWR<1.14:1（400-1000MHz） | 确保量产测试一致性，降低误判率 |
核心适配场景
手机量产线测试 — 多制式集成+高吞吐量，单台设备完成GSM/WCDMA手机发射功率、接收灵敏度等全项测试（量产效率提升40%）
多制式研发验证 — 支持TD-SCDMA/HSPA+等制式网络仿真，验证手机端到端数据服务兼容性（如视频通话、高速下载）
场景深解
核心技术架构
采用「多制式信号生成引擎+高精度接收模块+开放控制平台」架构：
1. 信号源层：可生成10余种制式的调制信号（如GSM GMSK、WCDMA QPSK），频率分辨率1Hz，功率步进0.1dB，满足不同制式的波形特性需求；
2. 接收层：低噪声接收机（噪声系数<8dB）配合16位ADC，实现-127dBm微弱信号检测（手机灵敏度测试关键），±1.1dB电平精度确保量产一致性；
3. 控制层：基于GPIB/LAN的远程控制接口，兼容SCPI指令集，支持与MES系统对接，测试序列可通过VBA脚本自定义（适配不同厂商手机测试流程）。
| 技术维度 | 8960/E5515C | 单一制式测试仪 | 优势体现 |
|---|---|---|---|
| 制式兼容性 | 10余种制式集成，软件可升级 | 仅支持1-2种制式，升级需更换硬件 | 适应多制式手机生产，设备投资回报率提升3倍 |
| 量产效率 | 单台每小时测试≥300台手机（全项测试） | 每小时≤150台 | 满足百万级年产量需求，产线设备数量减少50% |
WCDMA手机量产测试全流程
系统部署：8960通过GPIB连接机械臂（自动上料），射频端口经测试电缆连接手机RF测试座，USB线连接手机（控制开机/拨号），LAN口对接产线MES系统
测试配置：
- 调用"WCDMA量产"模板→自动加载：
- 发射测试：频率2140MHz，测量手机发射功率（-50至+24dBm）、EVM（误差向量幅度，要求≤12.5%）；
- 接收测试：生成-120dBm WCDMA信号，测量手机接收灵敏度（误码率≤0.1%）；
- 流程设置：单台测试时间12秒（含上下料），不合格项自动标记自动执行：
- 机械臂将手机放入测试夹具→测试仪发送AT指令开机→依次完成发射/接收测试；
- 数据实时上传MES：如某手机发射功率+25dBm（超上限），系统自动触发"返工"流程结果输出：生成包含30项参数的测试报告（如功率、灵敏度、调制质量），合格手机流入下一工序，不合格品分类标记（硬件/软件问题）
使用注意事项
1. 多制式切换测试时，需预留1-2秒波形稳定时间（不同制式的滤波/调制方式不同），避免测量误差；
2. 测试电缆需每1000次测试校准一次（通过内置校准程序），防止因电缆损耗变化导致功率测量偏差（可控制在±0.5dB内）；
3. 软件升级后（如支持新制式），需用标准校准手机验证所有测试项（确保与升级前数据偏差<1dB），避免批量误判。
