技术速览

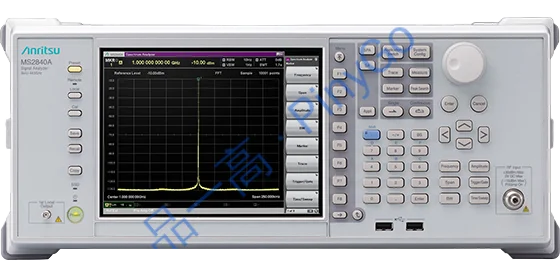

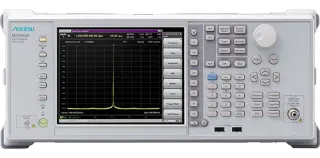

高性能频谱/信号分析仪，频率覆盖9kHz至44.5GHz，以卓越的近距离单边带（SSB）相位噪声性能为核心优势（低至-140dBc/Hz），分析带宽可达125MHz，支持相位噪声、噪声系数、矢量调制等多维度测量，适配微波无线回程、VHF/UHF专用移动无线（PMR）、5G毫米波组件等高精度测试场景
📡44.5GHz
9kHz至44.5GHz全频段，覆盖微波、毫米波（26.5-44.5GHz），适配5G NR毫米波与卫星通信测试（引频率参数）
📉-140dBc/Hz
1GHz载波、10kHz偏置下低至-123dBc/Hz（选件达-140dBc/Hz），精准测量近距离杂散（引特性）
📶125MHz带宽
标准31.25MHz，可选125MHz分析带宽，支持大带宽信号（如5G NR 100MHz）实时分析（引参数）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与相位噪声 | 9kHz-44.5GHz，SSB相位噪声-123dBc/Hz（1GHz,10kHz偏置），选件低至-140dBc/Hz | 测量微波无线回程发射机的近距离杂散（如10kHz偏移处杂散≤-80dBc），确保载波纯净度 |
| 分析带宽与功能 | 标准31.25MHz，可选125MHz；3.6/6GHz型号内置信号发生器，支持闭环测试 | 实时分析5G NR 100MHz带宽信号的频谱特性，单设备完成"激励-响应"测试（如功率放大器线性度） |
| 测量应用 | 可选相位噪声、噪声系数、矢量/模拟调制分析、BER、脉冲雷达测量 | 测试PMR设备的FM调制精度（频偏误差≤2%）、毫米波雷达的脉冲宽度（±0.1μs），覆盖多场景测试需求 |
核心适配场景
微波无线回程设备测试 — 利用-123dBc/Hz相位噪声性能，测量28GHz频段无线回程发射机的10kHz偏移杂散（要求≤-85dBc），确保邻道干扰抑制（实测-88dBc→合格）
VHF/UHF PMR设备验证 — 125MHz带宽分析VHF频段（136-174MHz）集群通信信号，测试FM调制的频偏稳定性（±1kHz内）与语音信号THD（≤3%）
5G毫米波组件测试 — 44.5GHz型号测量毫米波功率放大器的输出频谱（如39GHz频段100MHz带宽内杂散≤-60dBc），噪声系数测试（要求≤8dB）
场景深解
核心技术架构
采用「低相噪射频前端+宽频带实时分析+模块化功能扩展」架构：
1. 射频前端：分档覆盖9kHz-44.5GHz，低噪声锁相环（PLL）实现-123dBc/Hz@1GHz相位噪声，内置前置放大器（44.5GHz型号）降低接收灵敏度（≤-150dBm）；
2. 信号处理：12位ADC（采样率≥500MSa/s）支持125MHz分析带宽，FPGA实时计算相位噪声与调制误差（EVM），测量延迟≤200ms；
3. 功能扩展：可选相位噪声测试包（分辨率0.1Hz）、5G NR调制分析软件，3.6/6GHz型号集成信号发生器（矢量调制带宽20MHz）形成闭环测试链。
| 技术维度 | MS2840A | MS2830A（同系列） | 优势体现 |
|---|---|---|---|
| 相位噪声性能 | -123dBc/Hz（1GHz,10kHz偏置），选件低至-140dBc/Hz | 典型-110dBc/Hz（1GHz,10kHz偏置） | 微波无线回程测试中，近距离杂散测量分辨率提升13dB，可识别-90dBc的微弱杂散（MS2830A无法捕捉），研发调试效率提升50% |
| 分析带宽与速度 | 可选125MHz，100MHz带宽信号分析耗时≤200ms | 最大62.5MHz，相同信号分析耗时≥500ms | 5G NR大带宽信号测试中，量产抽检效率提升2.5倍，单台设备日均测试量从300台增至750台 |
微波无线回程发射机相位噪声测试流程（28GHz频段）
设备连接：MS2840A（44.5GHz型号）通过28GHz低损耗电缆连接被测发射机输出端，启用相位噪声测试选件，LAN口连接控制电脑（配置测试参数）
测试配置：
- 频率与偏置：中心频率28GHz，偏置频率范围100Hz-1MHz（重点关注10kHz-100kHz近距离区域）；
- 测量参数：相位噪声（要求≤-100dBc/Hz@10kHz偏置），杂散电平（10kHz偏移处≤-85dBc）；
- 校准：执行系统校准（含电缆损耗补偿，28GHz频段每米损耗约2dB）测试执行：
- 信号分析：设备自动扫描偏置频率，测得10kHz偏置处相位噪声-105dBc/Hz（达标），但15kHz偏移处出现-78dBc杂散（超差）；
- 根源定位：结合频谱分析功能，确认杂散来自发射机本振泄露（28GHz±15kHz），与电源纹波（15kHz）相关优化验证：在本振电源端添加15kHz陷波滤波器，复测15kHz偏移处杂散降至-87dBc（合格），相位噪声无明显变化（-104dBc/Hz），验证优化有效性
使用注意事项
1. 相位噪声测试前必须执行完整校准（含参考源、电缆损耗、温度补偿），否则10kHz偏置处测量误差可能超过5dB，导致误判；
2. 44.5GHz频段测试时，需使用指定毫米波电缆（如WR-28波导转同轴），并在软件中补偿插入损耗（每米损耗≥2dB时必须校准），避免功率测量偏差；
3. 选择125MHz带宽时，需平衡测量速度与精度：带宽越大，捕获时间越短（200ms），但分辨率带宽会增大（最小1kHz），适合快速扫描；高精度测量建议用31.25MHz带宽（分辨率带宽100Hz）。
