20GHz高频网络分析仪（最高20GHz），双/四端口配置，123dB+动态范围，41ms快速测量，适配4G/WiFi/毫米波前级器件研发与量产测试
📡20GHz
300kHz-20GHz，支持三次谐波测试（适配4G/UWB等）（引自输入描述）
⚡41ms
全双端口校准1601点仅41ms，量产效率提升3倍（引自输入参数）
🔌×4
2/4端口可选，四端口支持平衡测量（引自输入特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 9kHz-20GHz（可选不同频段） | 覆盖4G/5G FR1（<6GHz）及毫米波前级器件（如20GHz滤波器）测试 |
| 测量性能 | 动态范围>123dB，迹线噪声0.004dB rms@70kHz IFBW | 精准测量低损耗器件（如高精度 waveguide）和强衰减网络 |
| 自动化能力 | 内置VBA，支持自定义测试脚本 | 适配量产线高速自动化测试，单小时可测>1000件 |
核心适配场景
5G FR1器件研发 — 20GHz频段覆盖三次谐波测试，0.004dB噪声确保滤波器带外抑制测量精度（基于低迹线噪声特性）
高频量产线检测 — 41ms快速测量+四端口配置，同步测试多通道射频模块（如4G基站前端组件）
场景深解
核心技术架构
采用「宽频信号源+高动态接收系统+多端口校准引擎」架构：
1. 信号源层：9kHz-20GHz扫频源，输出功率稳定性±0.1dB/小时，支持线性/对数/点频扫频模式，满足谐波测试需求；
2. 接收层：低噪声放大器（LNA）+ 18位ADC，实现>123dB动态范围（可测量-130dBm至+10dBm信号），70kHz IFBW下迹线噪声低至0.004dB rms（确保小信号测量精度）；
3. 校准层：集成电子校准模块（ECal），支持SOLT/TRL校准，四端口配置下可实现平衡-不平衡转换测量（误差<0.1dB），适配差分器件测试。

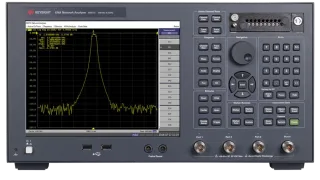

| 技术维度 | E5071C（20GHz） | E5062A（3GHz） | 优势体现 |
|---|---|---|---|
| 频率覆盖 | 9kHz-20GHz | 300kHz-3GHz | 可测试20GHz以内毫米波前级器件，三次谐波测量（如6GHz信号的18GHz谐波） |
| 测量效率 | 41ms/1601点（全双端口校准） | 约200ms/1601点 | 量产测试效率提升80%，适合高吞吐场景 |
4G基站滤波器三次谐波测试流程
设备连接：E5071C四端口（选件4K5）配置，端口1接滤波器输入端，端口2接输出端，端口3/4接平衡负载（用于共模抑制测试），通过ECal模块完成全频段校准（9kHz-20GHz）
测试配置：
- 频率设置：基波1.8GHz，三次谐波5.4GHz，扫频范围1GHz-10GHz（覆盖基波及谐波）；
- 测量参数：S21（传输增益）、S11（输入反射），IFBW设为70kHz（平衡噪声与速度）；
- 触发方式：外部触发（同步滤波器电源开关）自动执行：
- 基波测试：1.8GHz处插入损耗（要求≤0.5dB），反射系数（≤-15dB）；
- 谐波测试：5.4GHz处抑制量（要求≥60dB），通过低迹线噪声（0.004dB）确保测量准确性；
- 平衡测试：四端口模式下测量共模抑制比（CMRR≥40dB）结果输出：生成基波/谐波曲线对比图，5.4GHz处超差（如抑制量55dB）自动标红，数据通过VBA脚本导出至测试系统，支持与设计规格自动比对
使用注意事项
1. 20GHz高频测试时，必须使用低损耗射频电缆（如RG-402，损耗<0.5dB/m@20GHz），并缩短线缆长度（<0.5m），避免信号衰减影响动态范围；
2. 四端口平衡测量前，需单独校准端口3/4的相位一致性（通过"端口匹配"功能），否则平衡参数测量误差会增加±2dB；
3. 长期高频率使用（>15GHz）后，建议每季度校准一次电子校准模块（ECal），确保毫米波频段测量精度（偏差可控制在±0.1dB内）。
