技术速览

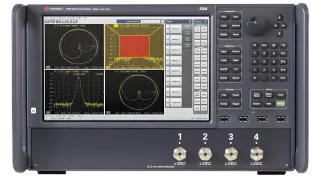

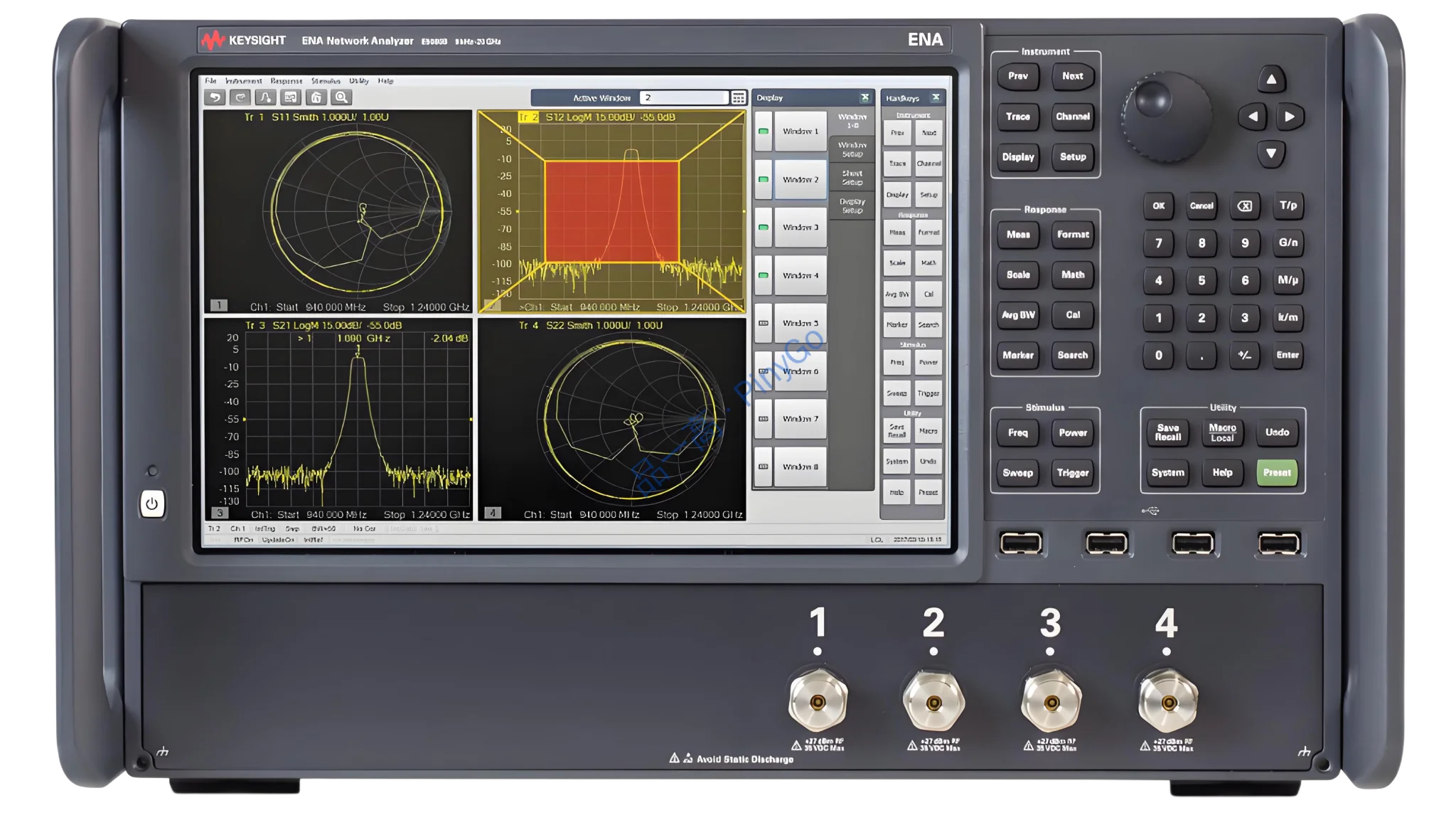

53GHz超宽频矢量网络分析仪（9kHz-53GHz），2/4端口可选，集成频谱分析/噪声系数测量等多功能，适配毫米波器件全流程表征
📡53GHz
9kHz-53GHz多档可选，覆盖毫米波频段（引自输入描述）
📊140dB
完整捕获器件性能，适合高隔离度测试（引自输入特性）
🧩
含频谱分析/噪声系数测量等，替代多台仪器（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 9kHz-53GHz（多档可选），2/4端口配置 | 覆盖5G FR2（毫米波）、卫星通信（Ka波段）等高频器件测试 |
| 集成功能 | 直流电源、偏置T型接头、脉冲发生器、频谱分析等 | 单台设备完成多维度测试，减少系统搭建成本40%+ |
| 平台兼容性 | 与PNA等VNA共享技术平台，统一SCPI命令 | 研发到量产测试数据一致，减少校准偏差 |
核心适配场景
毫米波器件研发 — 53GHz频段覆盖+140dB动态范围，测试6G原型器件（如28GHz相控阵天线）的传输损耗与隔离度
多功能集成测试 — 利用内置噪声系数测量+频谱分析，同步表征低噪声放大器（LNA）的增益、噪声系数及谐波抑制（减少设备切换时间60%）
场景深解
核心技术架构
采用「超宽频信号源+多维度测量引擎+开放软件平台」架构：
1. 信号源层：9kHz-53GHz宽频合成源，输出功率范围-130至+20dBm，相位噪声<-110dBc/Hz@10kHz偏移（10GHz载波），满足毫米波信号纯净度需求；
2. 测量层：140dB动态范围接收机（噪声系数<6dB）+ 多端口校准引擎，支持2/4端口平衡/非平衡测量，集成频谱分析模块（RBW最小1Hz）；
3. 功能扩展层：内置直流电源（0-30V/1A）、脉冲调制器（脉冲宽度100ns），支持矢量混频器测量（LO频率同步精度<1ppm），实现有源器件全参数表征。
| 技术维度 | E5080B（53GHz） | E5071C（20GHz） | 优势体现 |
|---|---|---|---|
| 频率覆盖 | 最高53GHz | 最高20GHz | 可测试毫米波器件（如5G FR2 26/28/39GHz组件），频段扩展165% |
| 功能集成度 | 含频谱分析/噪声系数/脉冲测量等 | 基础S参数测量，需外接设备扩展 | 测试系统占地面积减少60%，数据同步性提升80% |
28GHz毫米波混频器测试流程
设备连接：E5080B 4端口配置，端口1接混频器RF输入（28GHz），端口2接LO输入（26GHz），端口3接IF输出（2GHz），内置偏置T型接头为混频器提供15V直流偏置，完成20-30GHz频段校准
测试配置：
- 频率设置：RF扫频27-29GHz，LO固定26GHz，IF测量1-3GHz；
- 测量参数：转换损耗（要求≤8dB）、隔离度（RF-LO≥40dB）、噪声系数（要求≤6dB）；
- 功能调用：启用"矢量混频器测量"软件，自动同步RF/LO频率，集成频谱分析模块监测IF端谐波自动执行：
- 线性测试：记录28GHz处转换损耗（±0.2dB精度），通过140dB动态范围捕捉微弱隔离信号；
- 噪声测试：切换至噪声系数测量模式，内置噪声源自动校准，记录28GHz输入时的噪声系数；
- 脉冲测试：施加100ns脉冲LO信号，测量混频器脉冲响应时间（要求<50ns）结果输出：生成转换损耗曲线、隔离度报表、噪声系数频谱图，支持与设计目标值比对，超差项（如隔离度35dB）自动标红，数据通过通用平台同步至研发数据库
使用注意事项
1. 53GHz高频测试需使用毫米波测试电缆（如1.85mm接口，损耗<1dB/m@50GHz），并确保连接器清洁（建议每测试100次用酒精棉擦拭，避免驻波比恶化）；
2. 集成功能同时启用时（如直流偏置+脉冲调制），需校准各模块间的串扰（通过"功能隔离校准"菜单），确保测量误差<0.1dB；
3. 跨平台测试时（与PNA比对），需统一校准标准（如使用相同SOLT校准件），利用通用SCPI命令消除仪器间系统误差（偏差可控制在±0.05dB内）。
