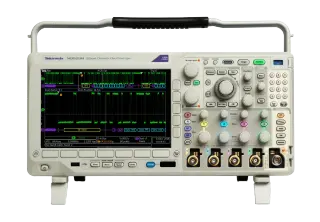

集成多域测试功能的混合域示波器，支持模拟、数字、射频信号同步捕获，标配基本频谱分析仪，具备125种触发组合与10M点记录长度，可按需扩展仪器功能，适配嵌入式系统、射频模块与多域信号联动测试场景，简化复杂系统调试流程
🔄多域同步
同时采集模拟（如传感器）、数字（如SPI）、射频（如蓝牙）信号，分析跨域时序关联（引自特性）
🎯125种触发
组合触发条件（如射频功率+数字边沿），定位偶发跨域故障（如射频干扰导致的逻辑错误）
📈可扩展
标配频谱仪，可添加函数发生器等功能，按需扩展至3GHz频谱分析（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 多域捕获能力 | 同步采集模拟、数字、射频信号，标配基本频谱分析仪，可升级至3GHz频谱分析 | 分析射频模块（如蓝牙）与数字电路（如MCU）的交互时序，定位干扰导致的功能异常 |
| 触发与存储 | 125种触发组合（跨域条件），10M点记录长度，Wave Inspector®控件快速导航波形 | 精准捕获罕见故障（如1ppm概率的射频脉冲干扰数字信号），波形分析效率提升50% |
| 扩展性与易用性 | 可添加函数发生器等功能，非RF专家也能操作，免费提供高性价比探头 | 实验室无需采购多台仪器，调试成本降低40%，新手培训周期缩短至1周 |
核心适配场景
蓝牙模块与MCU交互测试 — 同步采集MCU的SPI信号（数字）、供电电压（模拟）、蓝牙发射信号（射频），通过"射频功率>0dBm且SPI时钟异常"触发，定位蓝牙发射时的电源噪声（200mV纹波）导致SPI通信错误
嵌入式系统干扰排查 — 利用10M点存储记录2秒内的波形，通过频谱分析仪发现2.4GHz频段的杂散信号（来自开关电源），关联数字电路的复位信号，确认干扰导致的系统复位（日均3次→优化后0次）
教学与基础研发 — 学生通过集成的频谱分析仪观察WiFi信号频谱，对比模拟通道的基带波形，直观理解调制解调原理，搭配函数发生器生成自定义激励信号，简化实验 setup 时间
场景深解
核心技术架构
采用「多域信号融合处理+智能触发引擎+模块化扩展」架构：
1. 硬件平台：集成模拟通道（带宽依型号）、数字通道（最多16路）、射频前端（标配频谱分析，可升级至3GHz），所有通道共享10M点存储深度，同步采样误差<10ns；
2. 触发系统：基于FPGA的触发逻辑，支持125种跨域触发组合（如"模拟电压超限+射频功率触发+数字边沿"），触发响应时间<50ns，确保捕获瞬态关联事件；
3. 软件与扩展：Wave Inspector®控件实现波形快速缩放/标记，支持添加函数发生器、协议解码等选件，SmartView软件提供离线分析与报告生成，适配从教学到研发的多样化需求。

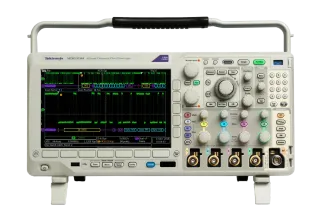

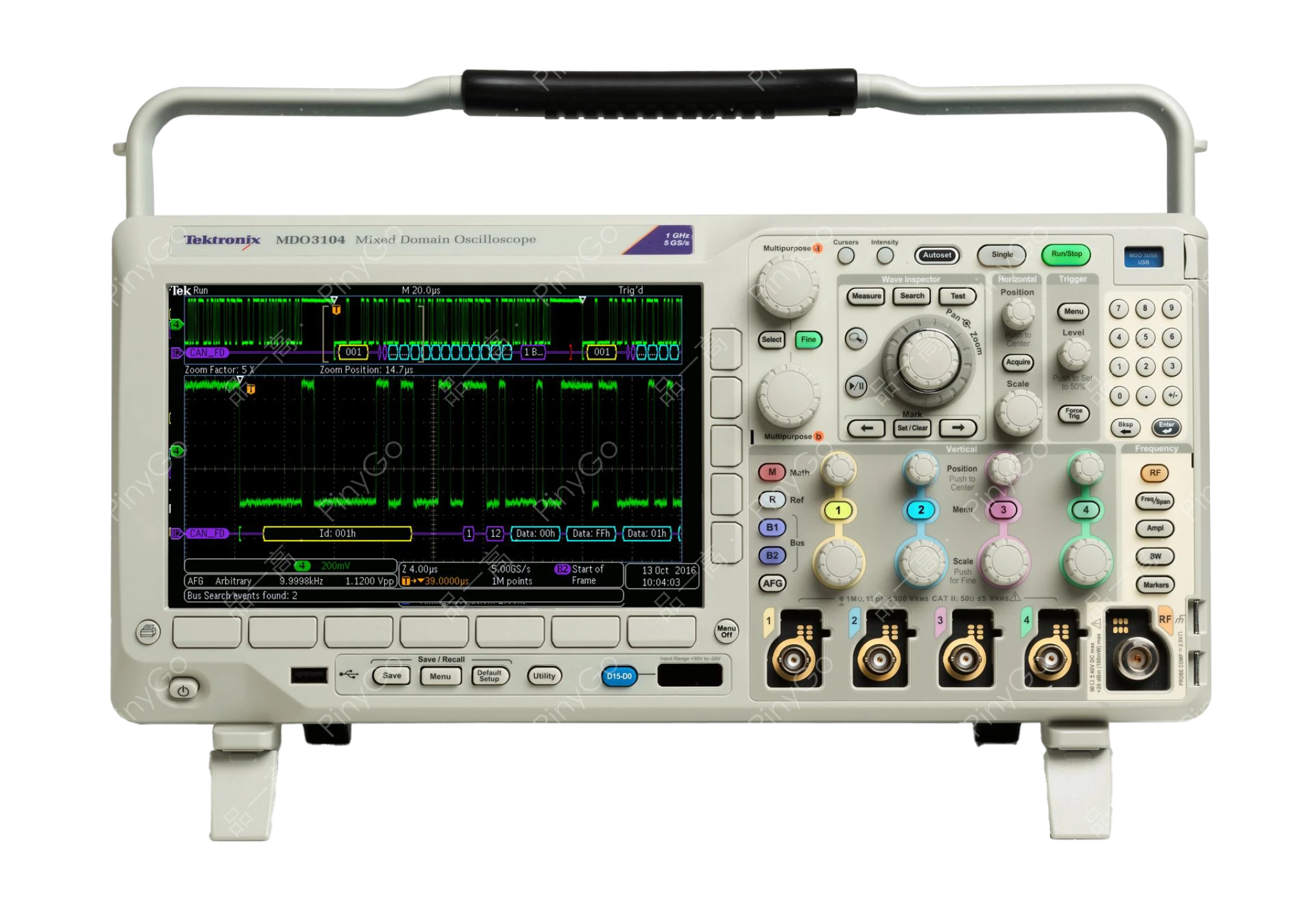

| 技术维度 | MDO3000混合域示波器 | 普通示波器+独立频谱仪 | 优势体现 |
|---|---|---|---|
| 跨域信号关联 | 同步采集多域信号，触发条件跨域关联，时间对齐误差<10ns | 需手动同步（误差>1μs），无法设置跨域触发，信号关联需人工比对 | 物联网模块研发中，射频干扰导致的数字通信错误定位时间从2天缩短至2小时，调试效率提升90% |
| 操作与成本 | 单设备集成多功能，非RF专家可操作，采购成本比组合方案低40% | 多设备操作复杂（需切换界面），RF新手需培训1个月，设备总成本高 | 高校实验室建设成本降低50万元，学生实验效率提升60%，教师指导时间减少30% |
蓝牙模块SPI通信干扰测试流程
设备连接：MDO3000混合域示波器通过模拟探头接蓝牙模块供电电压（3.3V），数字探头接SPI总线（SCLK、MOSI、MISO），射频探头接蓝牙天线端口，开启所有通道同步采集
测试配置：
- 触发设置：跨域触发条件为"蓝牙射频功率>0dBm（发射状态）且SPI MISO信号异常（电平<1V）"；
- 存储与分析：记录长度设为1M点（约100ms数据），启用频谱分析仪（中心频率2.45GHz， span 100MHz）；
- 测量项：SPI通信误码率（要求<0.1%）、供电电压纹波（要求<50mV峰峰值）、蓝牙发射功率（要求0±2dBm）测试执行：
- 信号捕获：示波器触发捕获到蓝牙发射时的异常场景，SPI MISO出现连续3个错误位（误码率1.2%→超差）；
- 关联分析：
- 模拟通道：供电电压在发射时出现250mV纹波（超差）；
- 频谱分析：2.45GHz发射信号的谐波分量在12MHz处有-40dBm杂散（干扰SPI时钟10MHz）；
- 结论：电源纹波与谐波干扰共同导致SPI通信错误优化验证：在蓝牙模块电源端添加10μF陶瓷电容（滤除纹波），并增加π型滤波器（抑制12MHz谐波），复测SPI误码率降至0.05%（合格），纹波降至30mV，验证优化效果
使用注意事项
1. 跨域测试时需校准各通道延迟（通过示波器内置校准功能），确保时间对齐误差<10ns，否则时序关联分析会出现偏差（如误判干扰源）；
2. 射频测试时建议使用配套射频探头（阻抗50Ω），并进行探头校准（补偿高频损耗），避免2GHz以上信号衰减导致的测量误差（>3dB）；
3. 10M点长记录分析时，利用Wave Inspector®的"标记跳转"功能（如跳至下一个触发点），可将波形浏览时间从10分钟缩短至1分钟，提高效率。
