核心适配场景

• Wi-Fi 7芯片研发验证 — 320MHz带宽+4096 QAM EVM测试，验证6GHz频段320MHz信道的吞吐量（目标30Gbps）与EVM（要求≤-34dB），分析多链路聚合（MLO）的切换时延（要求<10ms）

• 多模IoT终端测试 — 同时测试设备的Wi-Fi 6（2.4GHz）、蓝牙5.2（BLE）与LoRa（868MHz）功能，验证共存场景下的干扰抑制能力（如Wi-Fi对LoRa的灵敏度影响≤3dB）

• 无线芯片量产校准 — 利用IQfact+软件与芯片组测试库，自动化完成Wi-Fi/蓝牙射频参数校准（如频率误差、功率控制），单芯片测试时间<15秒，适配大规模量产

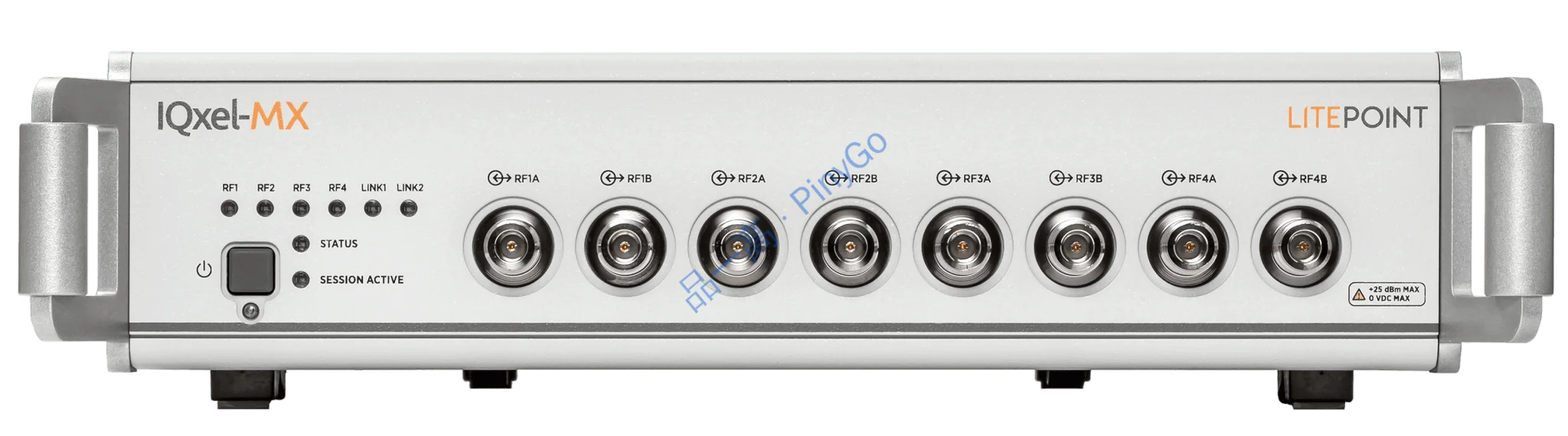

核心技术架构

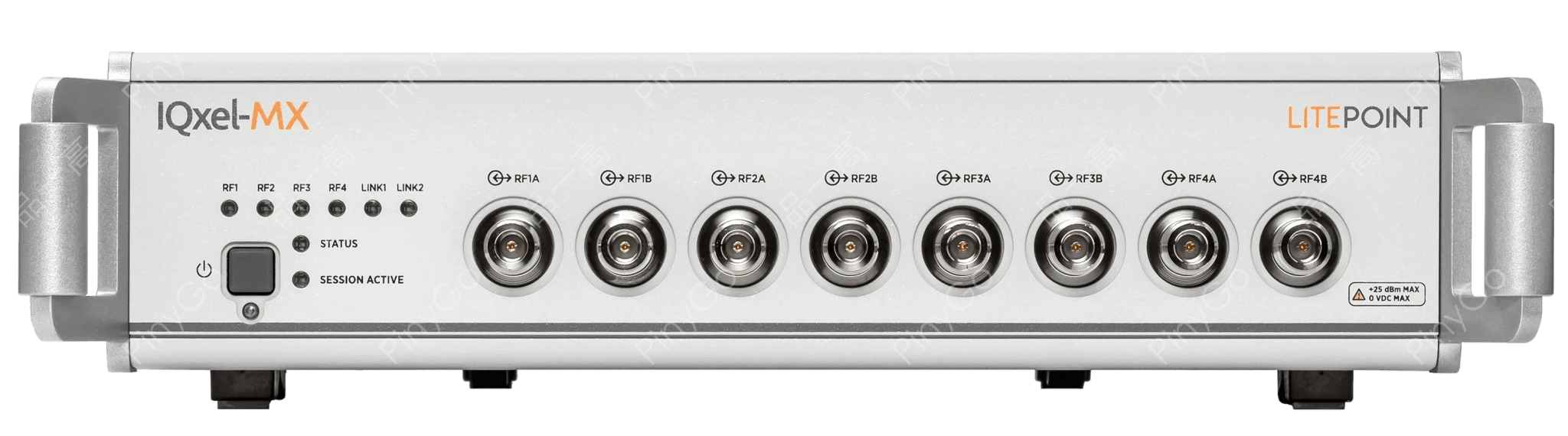

采用「超宽带射频前端+多标准信号处理引擎+智能化测试软件」架构：
1. 射频前端：400MHz-7300MHz宽频接收链路，噪声系数<8dB（6GHz频段），支持320MHz+实时分析带宽，配合高精度矢量信号发生器，实现4096 QAM信号的产生与解调（EVM测量精度±0.5dB）；
2. 信号处理核心：基于FPGA+DSP的并行处理架构，支持多链路信号同步捕获与分析（MLO测试时链路间同步误差<10ns），硬件加速OFDMA资源单元（RU）解调与EHT PHY参数计算（如Preamble检测、信道估计）；
3. 软件生态：IQfact+™测试软件集成数百种芯片组测试方案，支持自动化脚本（Python/XML），可对接产线MES系统，实现从研发验证到量产测试的无缝迁移。

Wi-Fi 7（802.11be）多链路聚合（MLO）吞吐量测试流程

1. 设备连接：测试设备通过射频电缆连接Wi-Fi 7 DUT（如智能手机），DUT同时连接2条链路（5GHz 160MHz + 6GHz 320MHz），设备LAN口连接控制电脑（运行IQfact+软件），通过USB连接功率计监测发射功率

2. 测试配置：
   - 频段与带宽：链路1设为5GHz，160MHz带宽，256 QAM；链路2设为6GHz，320MHz带宽，4096 QAM；
   - MLO参数：启用多链路聚合，切换阈值设为-65dBm（信号弱于该值时切换），聚合模式为"吞吐量优先"；
   - 测量项：总吞吐量（目标≥20Gbps）、链路切换时延（要求<10ms）、各链路EVM（链路1≤-32dB，链路2≤-34dB）

3. 测试执行：
   - 信号生成：设备产生两条链路的Wi-Fi 7信号，DUT接收后通过MLO聚合数据并回传；
   - 数据采集：软件记录总吞吐量（21.5Gbps→达标），通过触发捕获链路切换时刻（从5GHz切至6GHz），测得切换时延7ms；
   - 质量验证：分析链路2的4096 QAM星座图，EVM实测-35dB（优于标准-34dB），判定调制质量合格

4. 优化建议：当DUT移动导致5GHz链路信号衰减至-70dBm时，切换成功率仅95%（目标99.9%），建议优化DUT的链路监测周期（从100ms缩短至50ms），复测成功率提升至99.95%

使用注意事项

1. 测试6GHz频段时，需确保射频电缆在6GHz处损耗<2dB/米（建议使用低损耗稳相电缆），并进行线缆损耗校准，避免EVM测量偏差>1dB；
2. MLO测试时，需通过设备的"同步触发"功能确保多链路信号的时间对齐（同步误差<10ns），否则会导致吞吐量测量结果偏低（偏差可能>10%）；
3. 量产测试前，需在IQfact+软件中导入对应芯片组的校准参数模板（如高通/联发科方案），减少测试参数设置时间（从30分钟/台降至5分钟/台）。
