技术速览

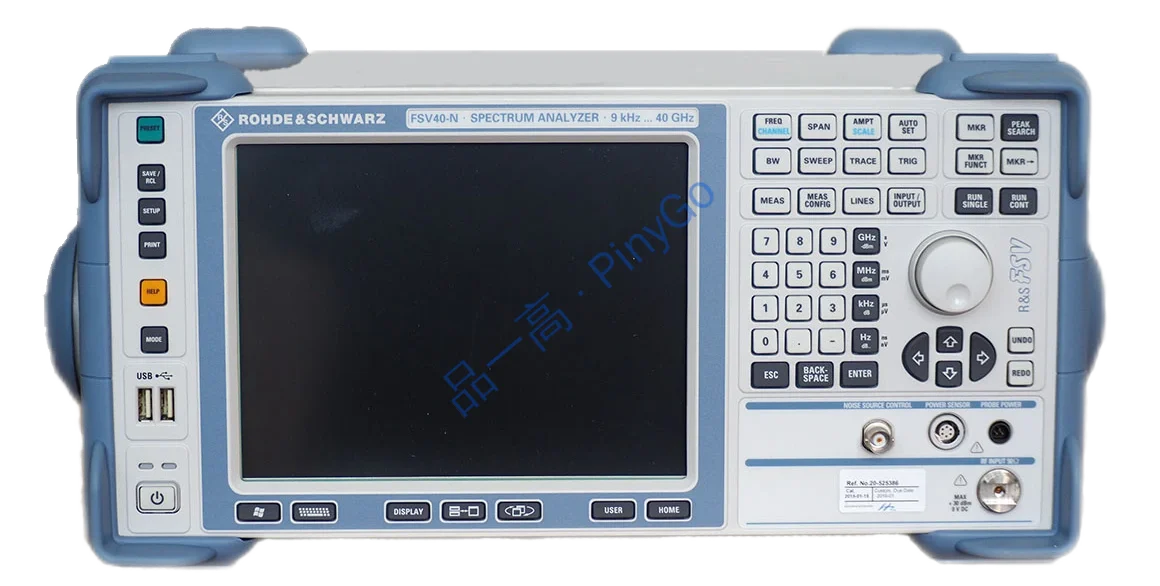

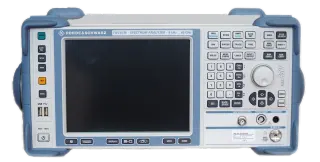

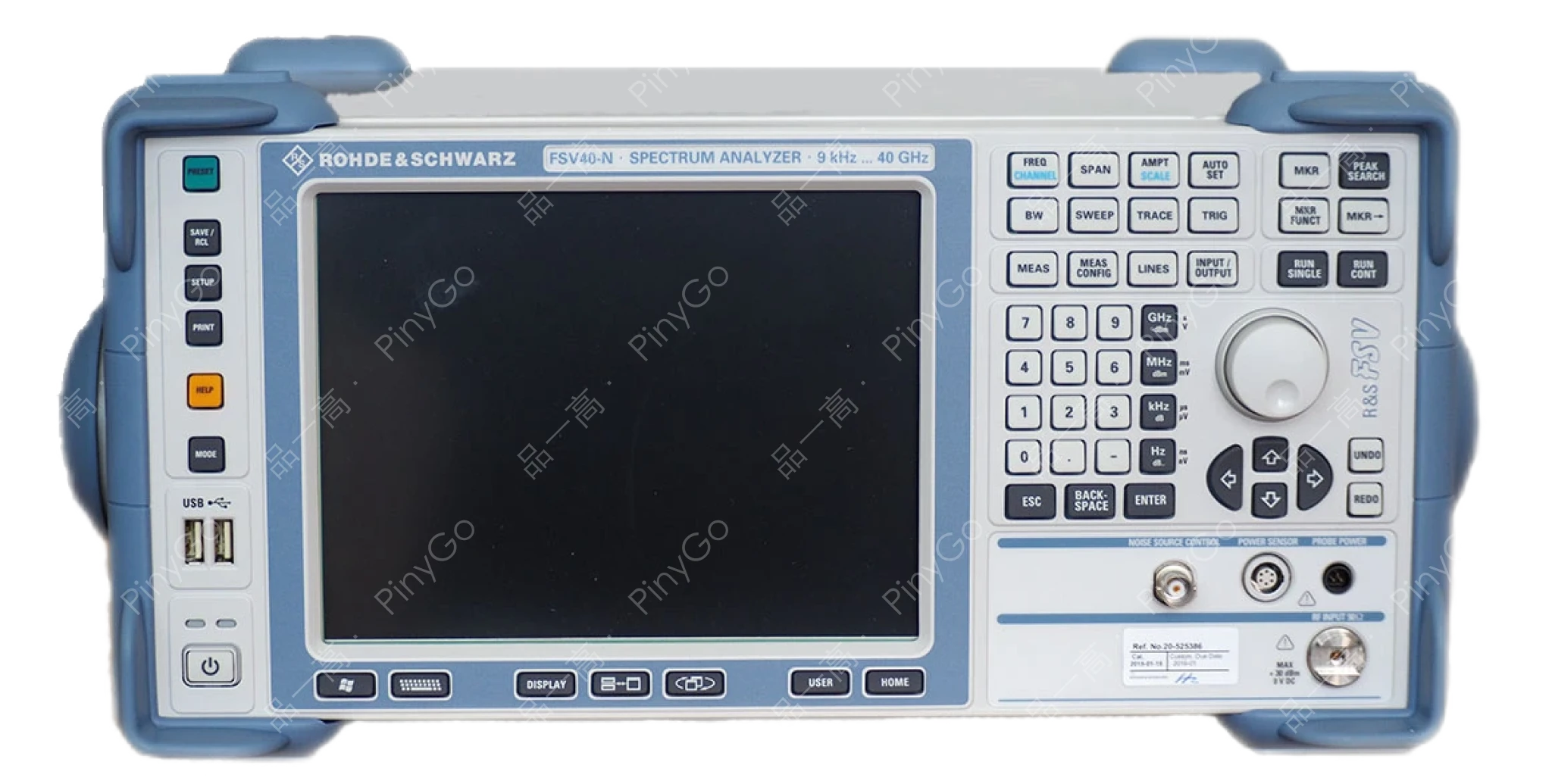

高性能信号与频谱分析仪，覆盖3.6GHz-40GHz频率范围，可选160MHz分析带宽，7GHz以下电平测量不确定度仅0.4dB，相位噪声-110dBc/Hz@10kHz频偏，适配RF系统开发/生产/运维，支持多制式无线通信信号分析，测试速度比同类产品快5倍
📡40GHz
3.6/7/13.6/30/40GHz多档可选，覆盖从射频到微波的全频段测试（引自频率范围）
📶160MHz
可选160MHz信号分析带宽，支持LTE-A载波聚合、WiFi 6等宽带信号解析（引自带宽特性）
⚡5x速
比同类产品快5倍，量产测试效率显著提升（引自速度特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与带宽 | 频率范围3.6GHz-40GHz（多档可选），可选160MHz分析带宽 | 覆盖5G FR1（3.5GHz）、卫星通信（12-18GHz）、雷达（30GHz）等宽频段信号分析 |
| 精度与噪声 | 7GHz以下电平不确定度0.4dB，10kHz频偏相位噪声-110dBc/Hz | 确保射频指标（如发射功率、EVM）测量精度，满足3GPP等标准要求 |
| 制式支持 | GSM/EDGE、WCDMA/HSPA+、LTE、WiMAX、WLAN等多标准分析包 | 单台仪器完成多模设备测试，无需更换测试系统，适合研发与量产 |
核心适配场景
5G基站射频研发 — 40GHz频率覆盖+160MHz带宽，分析n78频段（3.5GHz）5G NR信号的EVM（64QAM≤8%）与邻道泄漏比（ACLR≥45dB），支持大规模MIMO信号解析
无线模组量产测试 — 比同类产品快5倍的测试速度，配合LTE分析包，单小时完成2000+模组的发射功率（-40至+23dBm）与频率误差（≤±0.05ppm）测试
雷达信号调试 — -110dBc/Hz低相位噪声，解析30GHz雷达的线性调频（LFM）信号，测量调频斜率（要求100MHz/μs±0.1%）与杂散抑制（≥60dBc）
场景深解
核心技术架构
采用「超宽频接收前端+高速信号处理+多制式分析引擎」架构：
1. 射频前端：覆盖3.6GHz-40GHz的低噪声接收链路，7GHz以下噪声系数<12dB，电平测量不确定度0.4dB；160MHz带宽ADC（采样率512MSa/s）支持宽带信号实时采集；
2. 信号处理层：基于FPGA的高速FFT处理器（1024k点FFT计算时间<1ms），配合-110dBc/Hz@10kHz的低相位噪声本振，确保微弱信号检测与杂散分析精度；
3. 协议分析层：预加载GSM/EDGE、LTE、WLAN等20+无线制式分析包，支持信号解调（如LTE 256QAM）、星座图显示、EVM计算等，协议栈实时解析时延<10ms。
| 技术维度 | FSV40（40GHz） | 普通频谱分析仪（<20GHz） | 优势体现 |
|---|---|---|---|
| 宽带信号处理 | 160MHz带宽实时分析，支持LTE 4CC聚合信号（400MHz总带宽） | ≤50MHz带宽，需分段测量，耗时增加3倍 | 5G多载波设备测试效率提升200%，研发周期缩短40% |
| 量产适配性 | 速度快5倍，支持功率传感器直接连接，测试程序可一键调用 | 测试速度慢，需外接功率计，程序开发复杂 | 无线模组产线日产能从5000台增至25000台，设备投资回报周期缩短至8个月 |
LTE模组发射信号合规性测试流程
设备连接：FSV40通过N型电缆连接LTE模组（Band 40，2.3GHz），模组由直流电源（3.8V）供电，FSV40网口连接产线自动化系统，触发信号同步模组上下电
测试配置：
- 频率设置：2350MHz（Band 40中心频点），启用160MHz分析带宽；
- 信号参数：LTE FDD 20MHz带宽，64QAM调制，发射功率+17dBm（±2dB）；
- 测量项：
- 射频指标：EVM（≤8%）、频率误差（≤±0.05ppm）、ACLR（≥45dB）；
- 速度优化：调用预存测试程序，单次测试时间压缩至2秒自动执行：
- 信号解调：FSV40实时解调LTE信号，显示星座图与EVM分布（中心值<5%）；
- 杂散扫描：在2350MHz±100MHz范围内扫描，记录-30dBm以下杂散（如2370MHz处-55dBm→合格）；
- 数据判定：超差项（如EVM=9.2%）实时上传MES，触发机械臂分拣至不良品区结果输出：生成模组射频指标报告（含EVM/ACLR趋势图），合格模组标记"通过"，超差模组标注原因（如PA线性度不足），支持批次质量分析（某批次合格率99.2%）
使用注意事项
1. 高频测试（>20GHz）时，需使用低损耗毫米波电缆（如WR-28波导，损耗<0.5dB/m@30GHz），并校准电缆衰减（每测试100次重新校准），避免电平测量偏差>0.5dB；
2. 分析宽带信号（如160MHz LTE聚合）时，需启用"高动态范围"模式（牺牲部分速度），确保微弱杂散（-70dBm）被准确捕捉；
3. 现场升级频率范围或带宽选件后，需执行全频段校准（通过内置校准程序），验证相位噪声与电平精度是否达标（偏差应<0.2dB）。
