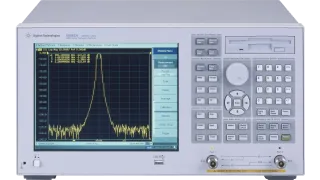

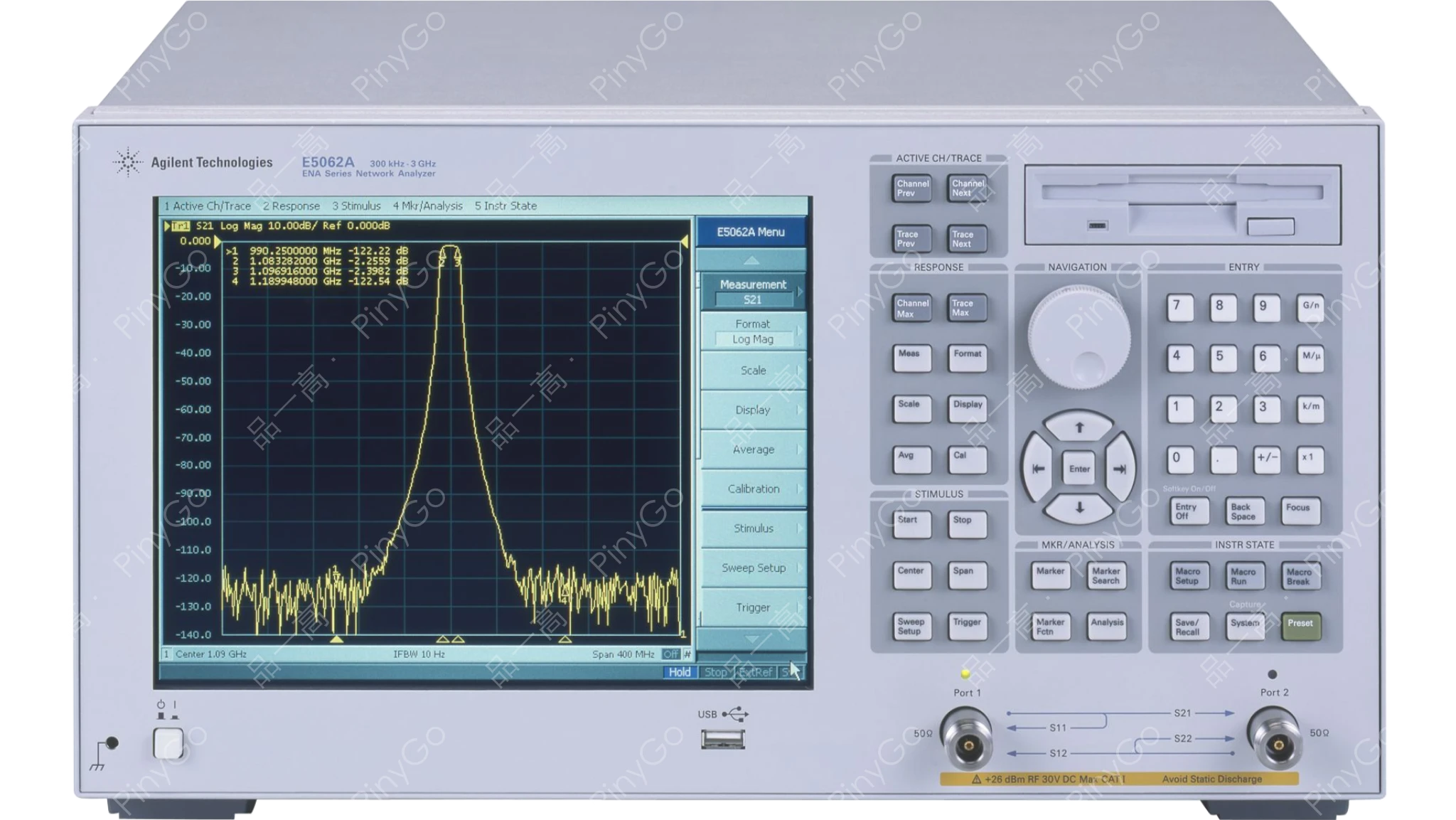

技术速览
3GHz频段（300kHz-3GHz）高精度S参数测量，120dB动态范围，支持50/75Ω阻抗，内置VBA自动化，适配射频器件通用测试场景
📡3GHz
300kHz-3GHz，覆盖射频主流频段（引自输入描述）
🎯0.005dB
120dB动态范围，0.005dB RMS迹线噪声（引自输入参数）
🔄
支持50Ω/75Ω测试端口，兼容不同系统（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 300kHz - 3GHz | 覆盖FM广播、WiFi（2.4GHz）、5G FR1低频段等应用 |
| 测量能力 | S参数（S11/S21/S12/S22），集成T/R测试集 | 单台设备完成反射系数、传输增益等关键参数测量 |
| 自动化支持 | 内置VBA，支持自定义测试脚本 | 适配量产线自动化测试，减少人工操作误差 |
核心适配场景
射频器件研发 — 对滤波器、功分器等器件的S参数测试，验证设计指标（如插入损耗≤0.5dB）（基于高精度特性）
量产线质检 — 通过VBA脚本自动执行测试序列，快速筛查不合格品（如天线驻波比超差）（引自内置VBA特性）
场景深解
核心技术架构
采用「宽频信号源+低噪声接收机+高精度校准模块」架构：
1. 信号源层：300kHz-3GHz扫频信号发生器，输出功率稳定（±0.2dB），支持线性/对数扫频模式，满足不同测量速率需求；
2. 接收层：低噪声放大器（LNA）+ 16位ADC，实现120dB动态范围（可测量从-100dBm到+20dBm的信号），0.005dB RMS迹线噪声确保小信号测量精度；
3. 校准层：内置电子校准模块（ECal），支持SOLT（短路/开路/负载/直通）校准，快速消除线缆、连接器带来的系统误差（校准后测量误差<0.01dB）。
| 技术维度 | E5062A（3GHz） | 低频网络分析仪（<1GHz） | 优势体现 |
|---|---|---|---|
| 频段覆盖 | 300kHz-3GHz | 300kHz-1GHz | 可测试2.4GHz WiFi模块、3GHz以下5G器件，适用范围扩展2倍 |
| 测量精度 | 0.005dB RMS迹线噪声 | 通常>0.01dB RMS | 对低损耗器件（如高精度电缆）的测量误差降低50%+ |
2.4GHz WiFi滤波器测试流程
设备连接：E5062A端口1接滤波器输入端，端口2接滤波器输出端，通过校准件（SOLT）连接两个端口完成校准（消除线缆损耗影响）
参数配置：
- 频率范围：2.4GHz-2.5GHz（WiFi信道范围），扫频点数1001点；
- 测量参数：S11（输入反射系数）、S21（传输损耗）；
- 触发方式：连续触发（实时更新数据）自动测试：
- 反射测试：测量S11（要求≤-15dB，确保滤波器输入匹配良好）；
- 传输测试：测量S21（通带内损耗≤1dB，阻带≥40dB@2.0GHz/3.0GHz）；
- 数据记录：通过内置VBA脚本自动保存测试曲线（CSV格式），标记超差频段结果分析：屏幕显示S11/S21曲线，通带/阻带指标通过网格线直观判定，不合格品（如某频段S21=1.2dB）自动标红
使用注意事项
1. 测试前必须进行校准（建议每2小时1次），尤其是更换测试线缆或连接器后（未校准可能导致±0.5dB测量误差）；
2. 测量75Ω设备（如电视天线）时，需手动切换端口阻抗（默认50Ω），并使用75Ω校准件，否则会引入反射误差；
3. 高频段（>2GHz）测试时，应缩短测试线缆长度（<1m），并使用低损耗电缆（如RG-405），避免线缆损耗过大影响动态范围。
