技术速览

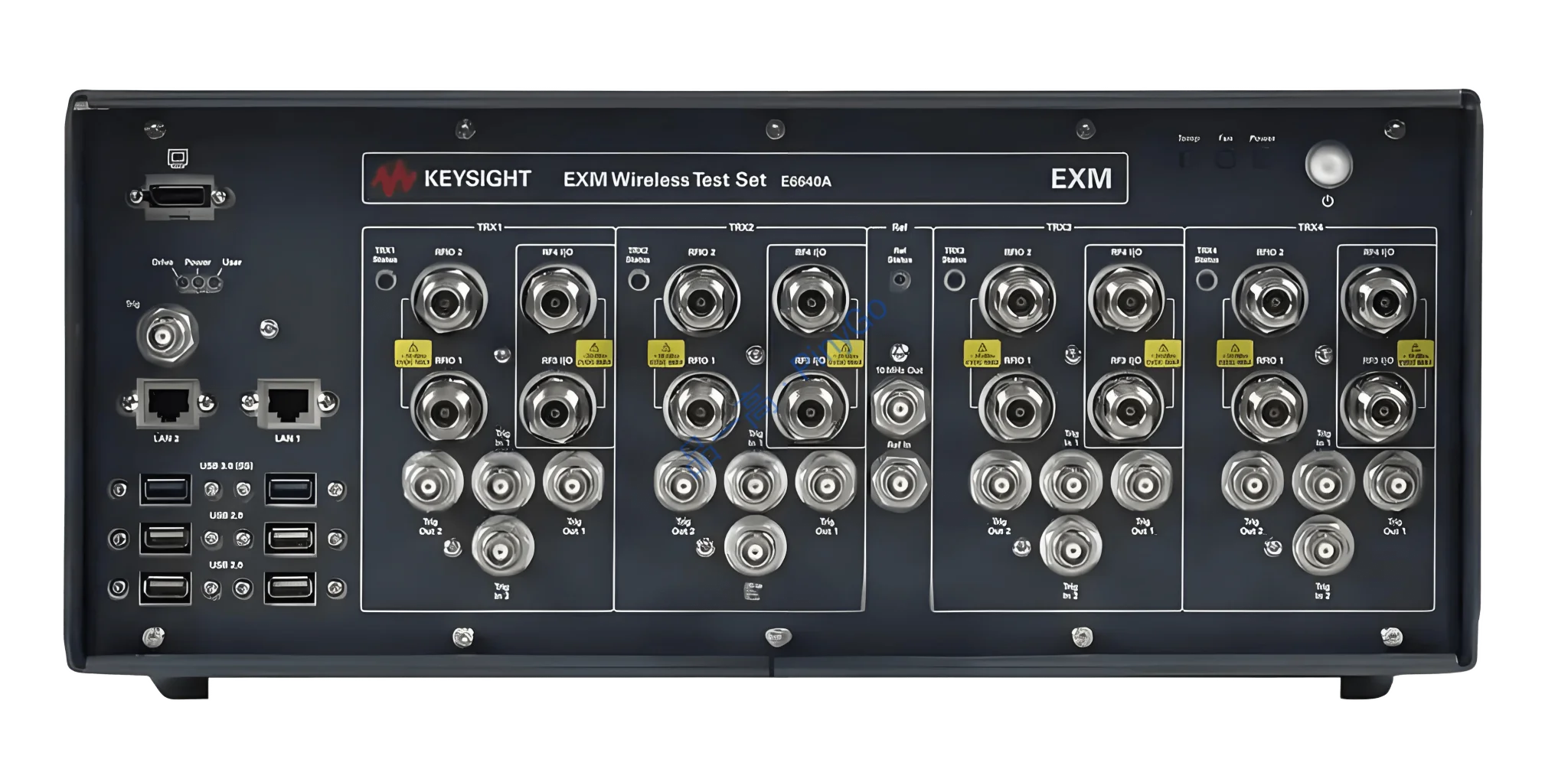

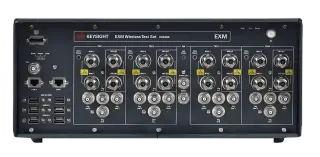

高扩展性无线测试仪，支持多器件并行测试（最多32个被测件），覆盖5G/LTE/WLAN等全制式，6GHz带宽+±0.2dB幅度精度，适配大规模无线设备量产测试
🔌×32
4发射机通道，通过MPA扩展至32个被测件（引自多端口特性）
🌐×N
支持5G/LTE/802.11ax/蓝牙5.0等20+无线制式（引自制式列表）
🎯±0.2dB
380MHz-3.8GHz幅度精度≤±0.2dB，EVM≤-43dB（引自指标）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 端口配置 | 4个TRX通道（6GHz带宽），可扩展至32个被测件，支持全/半双工 | 单台设备满足大规模量产，测试效率提升8倍（对比4端口方案） |
| 制式兼容性 | 5G/LTE/WLAN 802.11ax/蓝牙5.0等20+无线制式 | 适配多模设备（如5G+WiFi 6手机）测试，无需多仪器切换 |
| 性能指标 | SAMM功能加速测试，输出功率-130至+5dBm，EVM≤-43dB | 确保高吞吐量下的测量精度，良率提升至99.5%+ |
核心适配场景
5G+WiFi 6模组量产 — 32端口扩展+多制式支持，同步测试16个模组的5G NR发射功率与WiFi 6E接收灵敏度（单小时测试量超3000个）
物联网多模设备验证 — 高精度测量（±0.2dB幅度精度）+蓝牙5.0/GNSS集成测试，验证智能终端的多无线技术协同性能
场景深解
核心技术架构
采用「模块化多通道架构+全域制式引擎+智能测试调度系统」设计：
1. 硬件层：4个独立TRX通道（每通道6GHz带宽），集成独立信号源（+5至-130dBm输出）与分析仪（EVM≤-43dB），支持全/半双工灵活配置；通过MPA技术扩展至32端口，切换延迟<10ms；
2. 制式处理层：并行运行蜂窝（5G NR/LTE）与连通性（802.11ax/蓝牙）信号处理引擎，支持多制式同时激活（如5G与WiFi 6并发测试），协议栈实时解析；
3. 效率优化层：SAMM（单次采集多项测量）算法，同步提取功率、EVM、频率误差等参数，测试时间缩短40%；芯片级校准例程预加载，实现数小时内部署量产测试。
| 技术维度 | E6640A EXM | 传统多仪器拼接方案 | 优势体现 |
|---|---|---|---|
| 端口扩展性 | 单台扩展至32端口，通道同步性±1ms | 8台仪器拼接，同步误差>10ms | 设备占地面积减少80%，多器件同步测试数据一致性提升90% |
| 多制式效率 | 5G+WiFi 6并发测试，单器件耗时8秒 | 分时测试，单器件耗时25秒 | 多模设备测试效率提升212%，年产能增加150万台 |
32端口5G模组量产测试流程
系统部署：E6640A通过MPA扩展至32端口，每端口连接1个5G NR模组（n78频段3.5GHz），LAN连接产线自动化系统，触发信号同步机械臂上下料
测试配置：
- 启用SAMM模式→同步测量：
- 发射参数：输出功率（-40至+23dBm）、EVM（64QAM≤8%）、频率误差（≤±0.05ppm）；
- 接收参数：-105dBm信号下误码率（≤1%）；
- 并行设置：32个模组分8组轮测（每组4个），单组测试时间12秒自动执行：
- 信号生成：TRX通道1-4同时输出3.5GHz 5G NR信号（100MHz带宽）；
- 数据采集：SAMM算法单次采集提取4模组全部参数，同步上传至MES；
- 轮测调度：完成组1测试后，MPA自动切换至组2，全程无人工干预结果分析：系统自动判定（如模组28 EVM=9.2%超差），生成32模组参数矩阵，合格品流入下一工序，超差品标记返工原因（硬件/校准问题）
使用注意事项
1. 扩展至32端口时，需执行"端口一致性校准"（通过内置工具），确保各端口幅度偏差≤±0.3dB（避免组间测试误差）；
2. 多制式并发测试（如5G+蓝牙）时，需配置频段隔离（如5G 3.5GHz与蓝牙2.4GHz），减少互调干扰（建议加装带通滤波器）；
3. 量产前需加载对应芯片组校准例程（如高通/联发科方案），否则会导致EVM测量偏差增大至±2%（影响良率判定）。
