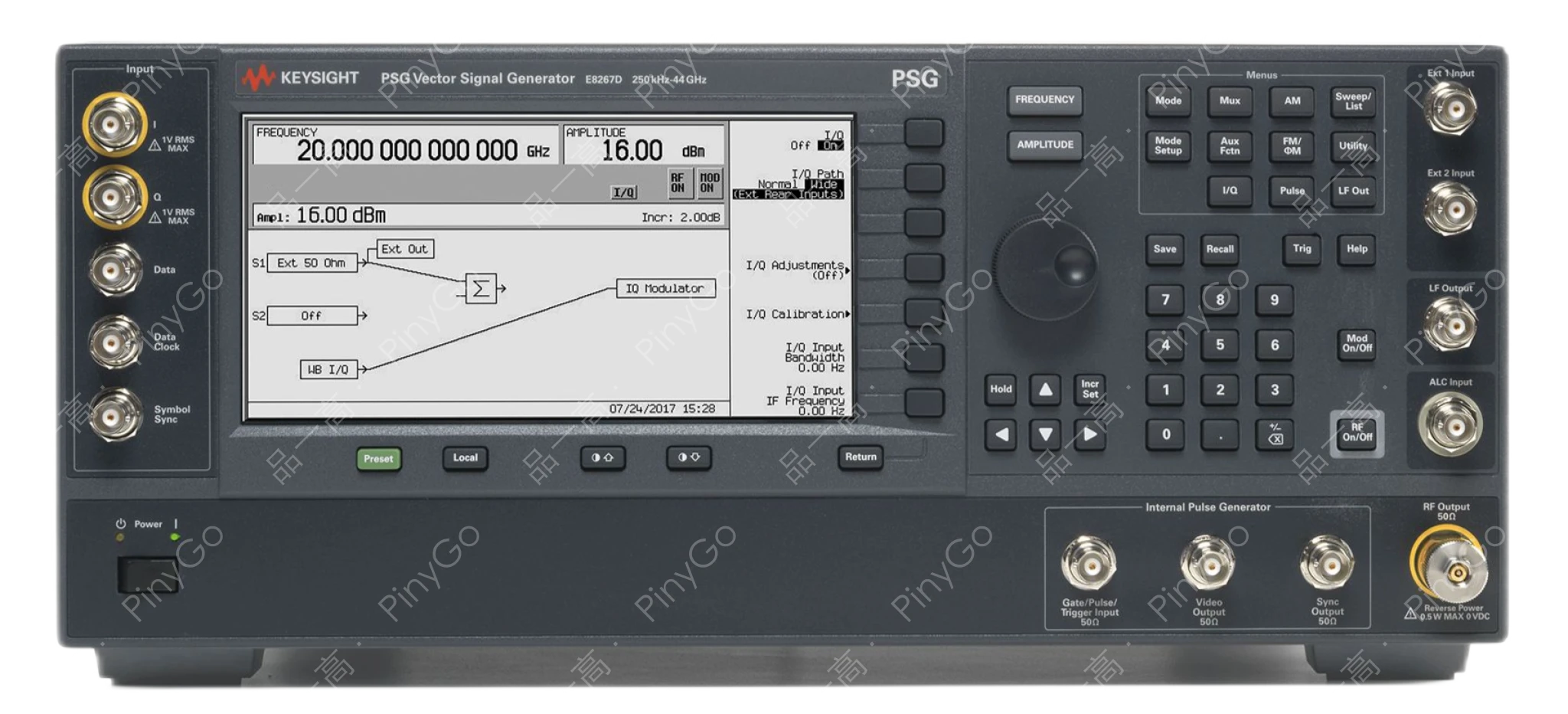

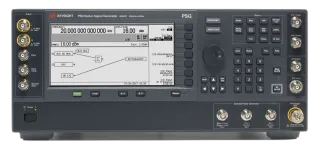

技术速览
高性能微波矢量信号发生器，覆盖100kHz-44GHz（可扩展至500GHz），4GHz带宽支持复杂波形仿真，SSB相位噪声低至143dBc/Hz（1GHz@10kHz频偏），适配雷达/卫星通信/电子战等高端场景的信号生成与测试
📡44GHz
100kHz-44GHz，扩展至500GHz，适配卫星通信（Ka波段）等高频场景（引自频率特性）
📶4GHz
4GHz带宽支持复杂电磁环境仿真（如雷达/电子战多信号叠加）（引自带宽特性）
🔌143dBc/Hz
1GHz@10kHz频偏，确保复杂调制信号的纯净度（引自相位噪声参数）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 100kHz-44GHz，可扩展至500GHz | 覆盖微波至毫米波频段，满足卫星通信（20-30GHz）、雷达（35GHz）等高端应用 |
| 信号生成能力 | 4GHz带宽，80MHz任意波形发生器+实时基带，支持雷达/电子战/SATCOM波形 | 仿真复杂电磁环境（如多目标雷达回波、电子战干扰信号），缩短研发周期 |
| 相位噪声 | SSB相位噪声143dBc/Hz（1GHz@10kHz频偏） | 确保高调制阶数信号（如16APSK卫星信号）的解调性能测试精度 |
核心适配场景
卫星通信终端测试 — 生成25GHz频段16APSK调制信号（符号率100Mbps），测试终端的EVM（要求≤1.5%）和抗噪声性能（基于低相位噪声特性）
相控阵雷达研发 — 4GHz带宽支持宽带线性调频（LFM）信号（时宽100μs，带宽2GHz），验证雷达的距离分辨率（要求≤0.1m）
电子战干扰仿真 — 实时生成扫频干扰（10-40GHz，扫速1GHz/ms）+噪声调制信号，测试雷达抗干扰能力（干扰抑制比要求≥60dB）
场景深解
核心技术架构
采用「超宽频合成源+高速基带处理+智能波形引擎」架构：
1. 频率合成层：基于超低噪声振荡器（SSB相位噪声143dBc/Hz@1GHz/10kHz）的全合成设计，频率分辨率0.001Hz，短期稳定度<5e-12/1s，确保信号纯净度；
2. 基带处理层：4GHz带宽实时信号处理器（16位DAC，采样率12.8GSa/s）+80MHz任意波形存储器（深度16GSa），支持实时生成雷达LFM、电子战跳频、卫星16APSK等复杂波形；
3. 软件生态层：PathWave信号生成软件提供波形模板库（含军用标准波形），支持脉冲构建（脉宽1ns-1s）、多音信号（≥100个载波）、噪声功率比（NPR）测试信号生成，缩短波形开发时间80%。
| 技术维度 | E8267D（44GHz） | 中端矢量信号发生器（<20GHz） | 优势体现 |
|---|---|---|---|
| 带宽与波形复杂度 | 4GHz带宽，支持实时生成多载波+跳频复合波形 | ≤1GHz带宽，多依赖离线波形下载 | 可仿真高密度电磁环境（如100个同时存在的雷达信号），测试更贴近实战场景 |
| 相位噪声性能 | 143dBc/Hz@1GHz/10kHz | 通常≤130dBc/Hz@1GHz/10kHz | 对卫星通信16APSK信号的EVM测量误差降低50%，确保终端合规性测试通过 |
卫星通信终端16APSK信号测试流程
设备连接：E8267D输出端经低损耗电缆（25GHz损耗<0.5dB/m）连接卫星终端LNB（低噪声下变频器），终端解调输出接误码仪，E8267D网口连接PathWave软件
测试配置：
- 频率设置：22GHz（Ku波段上行），载波频率22.2GHz；
- 信号参数：16APSK调制，符号率250Mbps，滚降系数0.2，前向纠错（LDPC，码率3/4）；
- 干扰设置：叠加-30dBc邻道干扰信号（22.4GHz，QPSK调制），模拟同频段干扰自动执行：
- 静态测试：测量终端在-60至-90dBm接收功率下的EVM（要求≤1.8%）和误码率（要求≤1e-6）；
- 动态测试：通过PathWave软件设置信号功率1dB步进衰减（每步停留10s），记录误码率跳变点（灵敏度阈值，要求≤-85dBm）；
- 抗干扰测试：逐步降低干扰信号功率（从-30dBc至-50dBc），记录终端解调门限变化结果输出：生成EVM-功率曲线、误码率-干扰电平报表，标记超差项（如-85dBm时EVM=2.1%），支持与卫星通信标准（如DVB-S2X）比对
使用注意事项
1. 高频测试（>20GHz）时，必须使用毫米波专用连接器（如2.4mm），每次连接后需用矢量网络分析仪校准电缆损耗（确保功率误差<0.2dB）；
2. 生成宽频带信号（>2GHz）时，需预热仪器1小时以上，并启用"温度补偿"功能（通过内部传感器实时修正频率漂移），避免波形失真；
3. 复杂波形（如1000点跳频）下载前需压缩（PathWave支持波形压缩算法），确保80MHz任意波形存储器容量充足（单波形最大16GSa@12.8GSa/s采样率）。
