技术速览

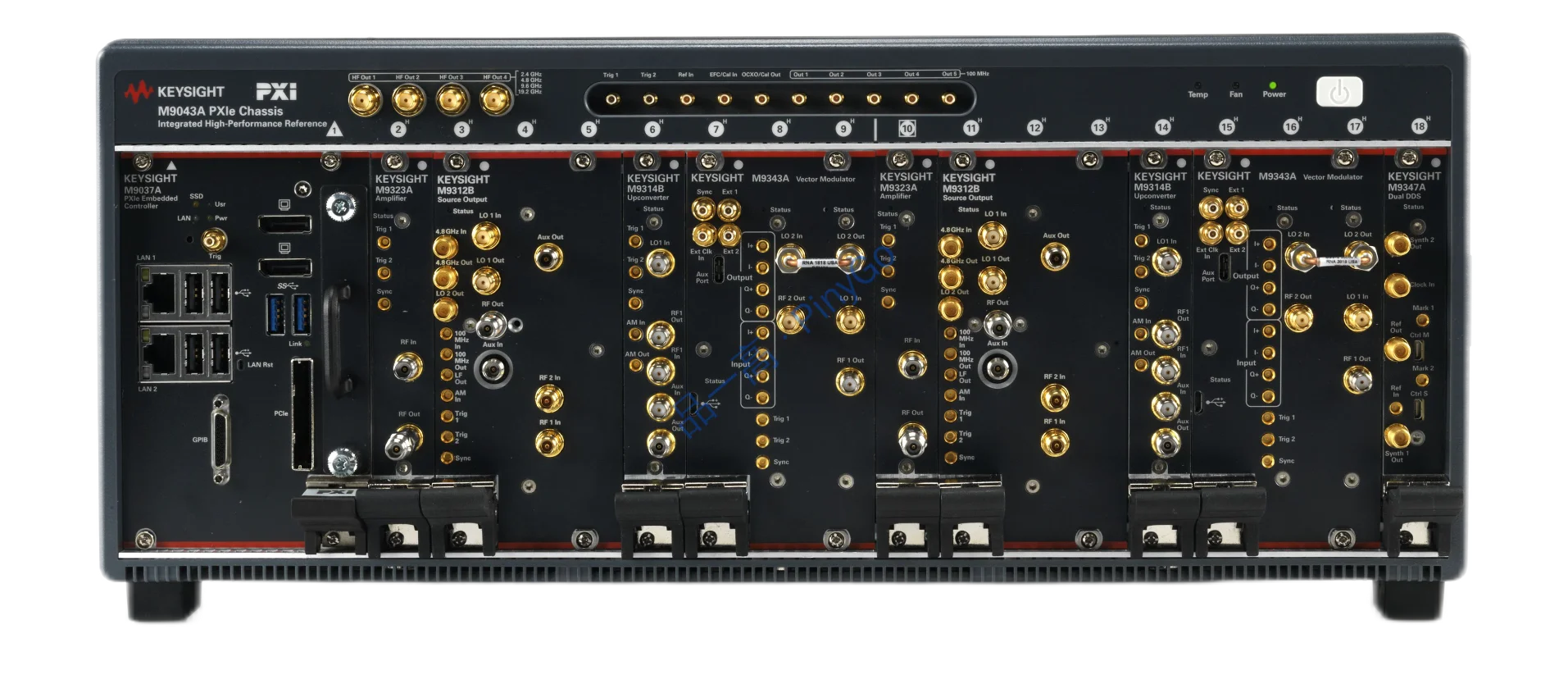

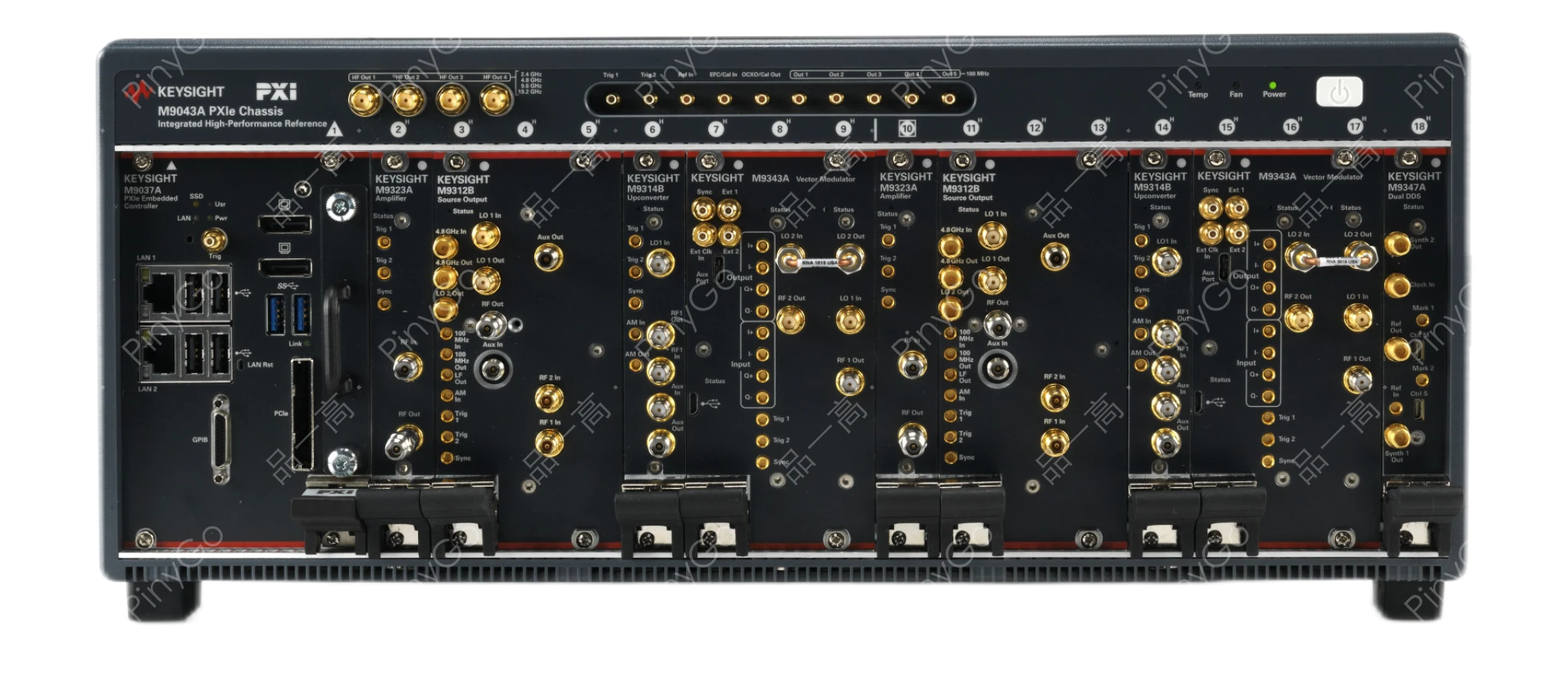

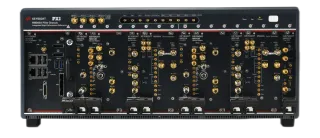

双通道微波信号发生器，频率范围高达44GHz，具备2GHz射频带宽与大输出功率，支持相位相干本地振荡器（LO）和基带同步，适配5G NR功率放大器、MIMO OTA（空中接口）测试，可生成符合3GPP标准的信号，配合PathWave软件实现定制化信号生成
📡44GHz
频率上限达44GHz，覆盖5G NR毫米波频段（如26/28/39GHz）测试需求（引频率参数）
🔄双通道
双通道相位同步，支持MIMO波束赋形测试，通道间相位差≤0.1°（引同步特性）
📶2GHz带宽
满足5G NR大带宽信号（如100MHz载波）生成，支持高阶调制（256QAM/64QAM）（引带宽参数）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与带宽 | 频率范围高达44GHz，射频带宽2GHz，双通道输出 | 覆盖5G NR Sub-6GHz与毫米波频段，生成100MHz+大带宽信号，测试高带宽基站与终端 |
| 同步与输出 | 相位相干LO与基带同步，大输出功率（补偿系统损耗），支持多天线端口 | 精准模拟MIMO波束赋形场景，测试5G基站的波束方向图与功率放大器线性度 |
| 信号与标准 | PathWave软件支持定制信号生成，符合3GPP 5G NR标准，支持信道编码 | 快速生成符合标准的5G信号，缩短研发测试周期，确保设备兼容性 |
核心适配场景
5G NR功率放大器测试 — 大输出功率补偿测试系统损耗，生成28GHz频段100MHz带宽5G信号，测试功率放大器的EVM（要求≤3%）与输出功率（饱和功率≥25dBm）
MIMO OTA波束赋形测试 — 双通道相位相干LO同步，模拟2×2 MIMO波束赋形信号，测量基站天线的波束方向图（增益波动≤2dB）与切换效率（切换时间≤100μs）
5G终端射频一致性测试 — 生成符合3GPP标准的5G NR信号（含信道编码），测试终端的接收灵敏度（Sub-6GHz频段要求≤-94dBm）与调制质量，确保通信协议兼容性
场景深解
核心技术架构
采用「超宽带双通道射频前端+相位相干同步引擎+5G标准信号生成」架构：
1. 射频前端：双通道独立射频链路，覆盖DC至44GHz频率，每通道支持2GHz瞬时带宽，采用低噪声频率合成器（相位噪声≤-110dBc/Hz@10kHz偏移），确保高频信号纯净度；
2. 同步系统：共享相位相干本地振荡器（LO），双通道相位同步误差≤0.1°，基带信号同步延迟<10ns，支持多通道扩展（最多8通道）用于大规模MIMO测试；
3. 信号生成与软件：基于FPGA的实时信号处理器，生成符合3GPP 5G NR标准的信号（含NR-FR1/FR2频段，支持100MHz带宽、256QAM调制），PathWave软件提供图形化界面与API，支持自定义信号参数（如信道编码、多天线端口映射）。
| 技术维度 | M9383B VXG-m | 传统单通道微波信号发生器 | 优势体现 |
|---|---|---|---|
| MIMO测试能力 | 双通道相位相干，支持2×2 MIMO波束赋形，同步误差≤0.1° | 单通道，需两台设备拼接（同步误差>1°），无法精准模拟波束赋形 | 5G基站MIMO测试效率提升100%，波束赋形方向图测量误差从5°降至0.5°，研发验证周期缩短40% |
| 5G信号生成 | 支持44GHz频段、100MHz带宽、256QAM，内置3GPP标准信号库 | 频率上限≤20GHz，带宽≤50MHz，仅支持64QAM，无5G NR标准信号 | 5G毫米波终端测试中，可直接生成FR2频段标准信号，避免自定义信号开发耗时（从2周缩短至1小时） |
5G NR毫米波功率放大器测试流程（28GHz频段）
设备连接：M9383B通过28GHz waveguide电缆连接被测功率放大器（PA）输入端，PA输出端接频谱分析仪（用于EVM与功率测量），设备LAN口连接控制电脑（运行PathWave Signal Generator软件）
测试配置：
- 信号参数：频率28GHz，带宽100MHz（5G NR FR2），调制方式256QAM，信道编码（LDPC），输出功率设置为+10dBm（补偿电缆损耗5dB后，PA输入功率为+5dBm）；
- 同步设置：启用单通道模式（测试单路PA），信号触发源设为外部脉冲（与频谱仪同步）；
- 测量项：PA输出功率（目标≥25dBm）、EVM（要求≤3%）、增益平坦度（100MHz带宽内≤1dB）测试执行：
- 信号生成：设备生成符合3GPP TS 38.101标准的28GHz 5G NR信号，持续输出至PA；
- 数据采集：频谱仪测量PA输出信号，记录功率26.5dBm（达标），EVM实测2.8%（优于标准3%）；
- 极限测试：逐步提高输入功率至+15dBm，测得PA饱和功率28dBm，此时EVM劣化至3.5%（超差），判定1dB压缩点为27dBm优化验证：针对EVM超差问题，调整PA的偏置电压（从3.3V增至3.5V），复测饱和功率时EVM降至2.9%（合格），增益平坦度100MHz内0.8dB（达标），生成测试报告与3GPP标准对比结果
使用注意事项
1. 测试毫米波频段（>26GHz）时，需使用低损耗波导或同轴电缆（28GHz处损耗≤0.5dB/m），并进行功率校准（通过功率计测量实际输入被测件的功率），避免因损耗导致测试误差；
2. 多通道同步测试前，需执行相位校准（通过设备内置校准程序），确保通道间相位差≤0.1°，否则波束赋形方向图测量会出现偏差（如主瓣偏移1°）；
3. 生成5G NR信号时，需选择正确的频段配置（如FR2-28GHz对应频段n257），并匹配3GPP规定的子载波间隔（如60kHz），否则信号不符合标准，导致测试结果无效。
