技术速览

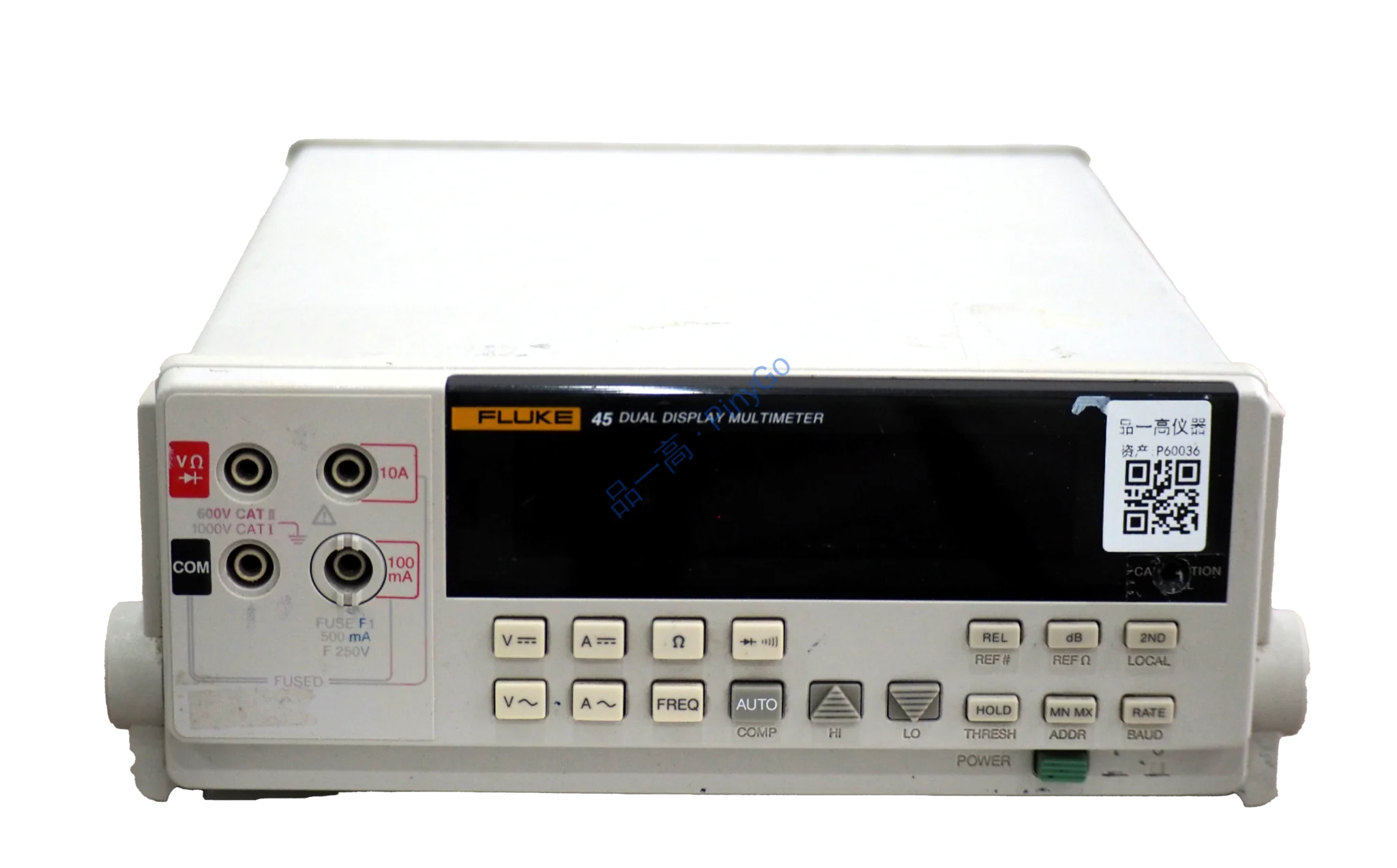

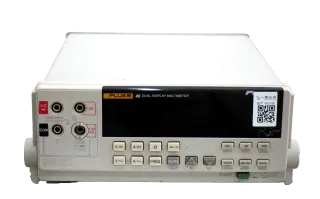

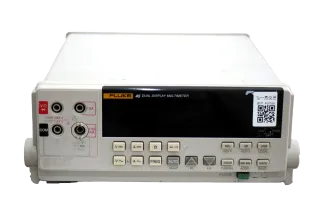

全5位（100000字）高性能双显示台式万用表，支持真有效值测量（交直流电压/电流）、1MHz频率测试及4-20mA电流环诊断，适配生产测试、现场维护、科研开发等多场景，具备高精度（0.05%直流电流精度）与多功能扩展能力
📊5位
100000字分辨率，0.05%直流电流精度，满足精密测试需求（引自特性）
🖥️双显示
双屏同步显示多参数，提升生产测试效率（引自特性）
🔧多功能
覆盖电压/电流/电阻/频率/分贝等，适配多场景测试（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 测量精度 | 5位分辨率（100000字），直流电流精度0.05% | 满足精密电路测试（如4-20mA工业电流环），误差控制在±0.01mA内 |
| 功能覆盖 | 真有效值交直流电压/电流、电阻（2Ω-8000Ω）、频率（至1MHz）、分贝、音频功率等 | 单表替代多台仪器，减少测试设备投入，适合实验室/产线紧凑布局 |
| 自动化支持 | RS-232接口（可选GPIB），Quick start 45软件包支持自定义测试程序 | 适配产线自动化测试，测试程序开发时间缩短50% |
核心适配场景
工业电流环故障诊断 — 0.05%直流电流精度，精确测量4-20mA信号（如传感器输出），快速定位环路断路、短路或漂移故障（误差≤0.01mA）
电子产品生产测试 — 双显示同时监测电压和电流，配合比较功能（高/低/通过指示），快速分选合格/不合格品（如电源模块输出电压3.3±0.05V检测）
音频设备调试 — 支持音频功率（2W/16W）和分贝测量（可选参考阻抗），测试音响功放输出功率与信噪比，确保音质指标达标
场景深解
核心技术架构
采用「高精度测量核心+双显示交互+灵活扩展接口」架构：
1. 测量核心：5位AD转换器（采样率100次/秒），真有效值转换电路（带宽DC-1kHz），确保交直流信号测量精度（直流电流0.05%，交流电压0.1%）；
2. 显示与交互：真空荧光管双显示屏（主显示5位，副显示4位），支持同时显示测量值与参考值，配合比较功能（LED指示灯）实现快速合格判定；
3. 扩展接口：RS-232标准接口（传输速率9600bps），可选GPIB模块，支持与PC或自动化系统通信，Quick start 45软件提供图形化编程界面，简化测试流程开发。
| 技术维度 | Fluke 45 | 普通4位半万用表 | 优势体现 |
|---|---|---|---|
| 测试效率 | 双显示+比较功能，单参数测试耗时<1秒 | 单显示+手动比对，单参数测试耗时>5秒 | 产线测试效率提升400%，日产能从1000台增至5000台 |
| 精密测量能力 | 0.05%直流电流精度，适合4-20mA电流环等精密场景 | 精度≥0.1%，无法满足工业级精密测试 | 工业传感器校准合格率提升至99.9%，减少因测量偏差导致的返工 |
4-20mA电流环故障诊断流程
设备连接：Fluke 45通过电流钳（或串联接入）连接4-20mA电流环（如温度传感器→PLC输入回路），万用表设置为直流电流档（20mA量程），双显示开启（主显测量值，副显标准值20mA）
测试配置：
- 精度设置：启用5位分辨率，确保0.05%测量精度；
- 比较功能：设置高限21mA、低限19mA（允许±5%偏差），通过LED指示灯（绿=通过，红=超差）；
- 测试点：传感器满量程（20mA对应100℃）、半量程（12mA对应50℃）、零量程（4mA对应0℃）诊断执行：
- 满量程测试：加热传感器至100℃，测量电流值（如显示19.8mA→通过；若显示21.5mA→高限超差，可能传感器漂移）；
- 断线检测：测量值<4mA（如0.2mA），判定环路断线（检查接线端子）；
- 短路检测：测量值>20mA（如25mA）且不稳定，判定负载短路（检查PLC输入模块）结果记录：生成电流-温度对应表，标注超差项（如"100℃时电流19.8mA（合格），50℃时8mA（低限超差）"），定位故障点为传感器线性度异常，建议更换传感器
使用注意事项
1. 高精度测量前需预热30分钟，环境温度控制在23±5℃（避免温度漂移影响0.05%精度指标）；
2. 连接电流环时务必串联接入（不可并联），且量程选择≥被测电流（如20mA档测4-20mA，避免过载损坏）；
3. 自动化测试时，通过RS-232接口传输数据需使用屏蔽线（长度≤5米），减少电磁干扰导致的数据跳变（误差≤1字）。
