技术速览

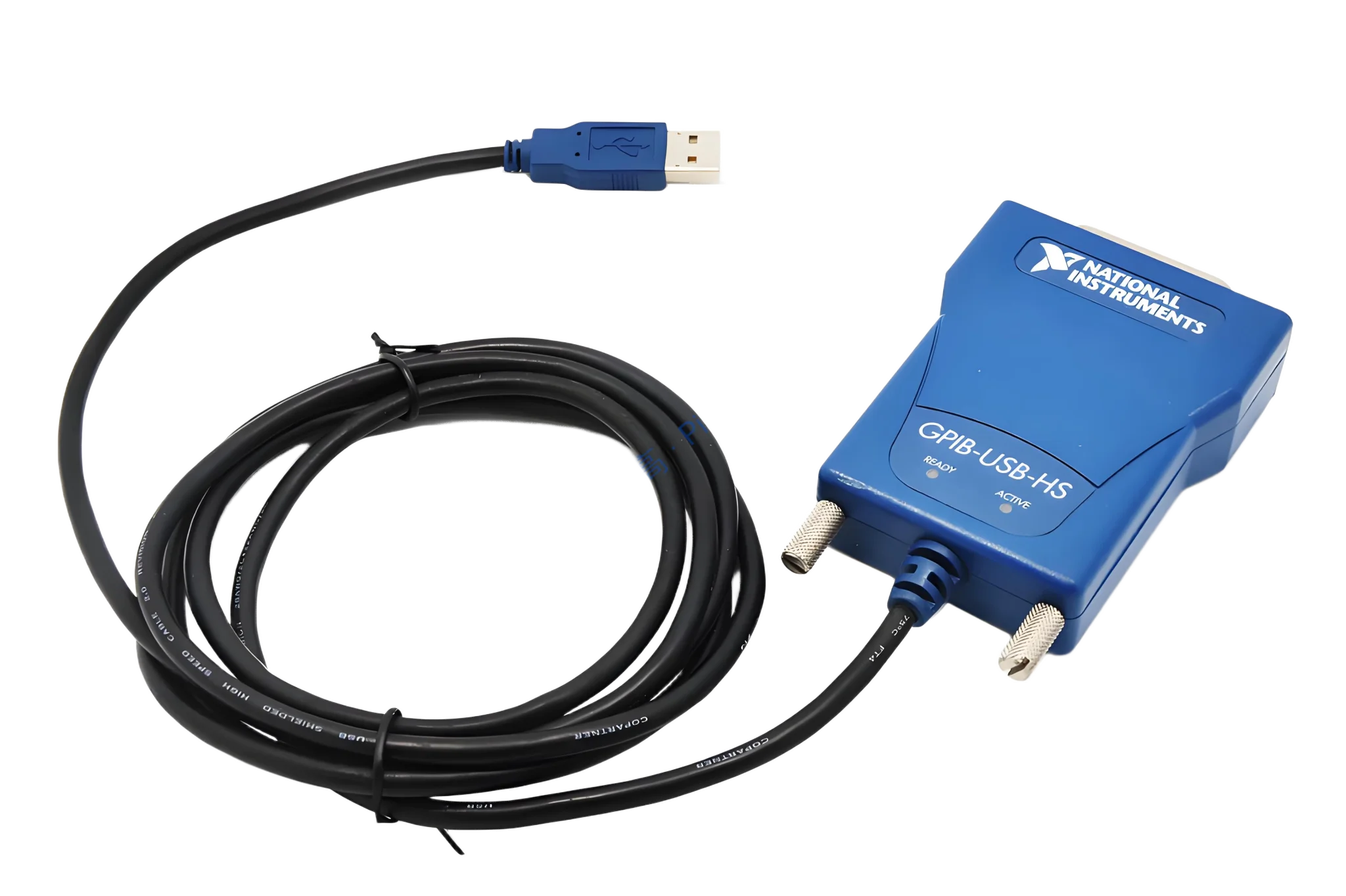

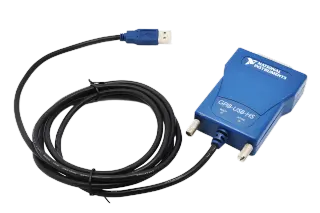

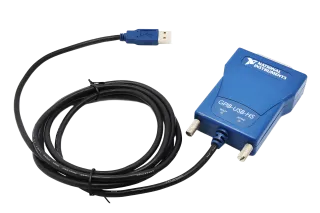

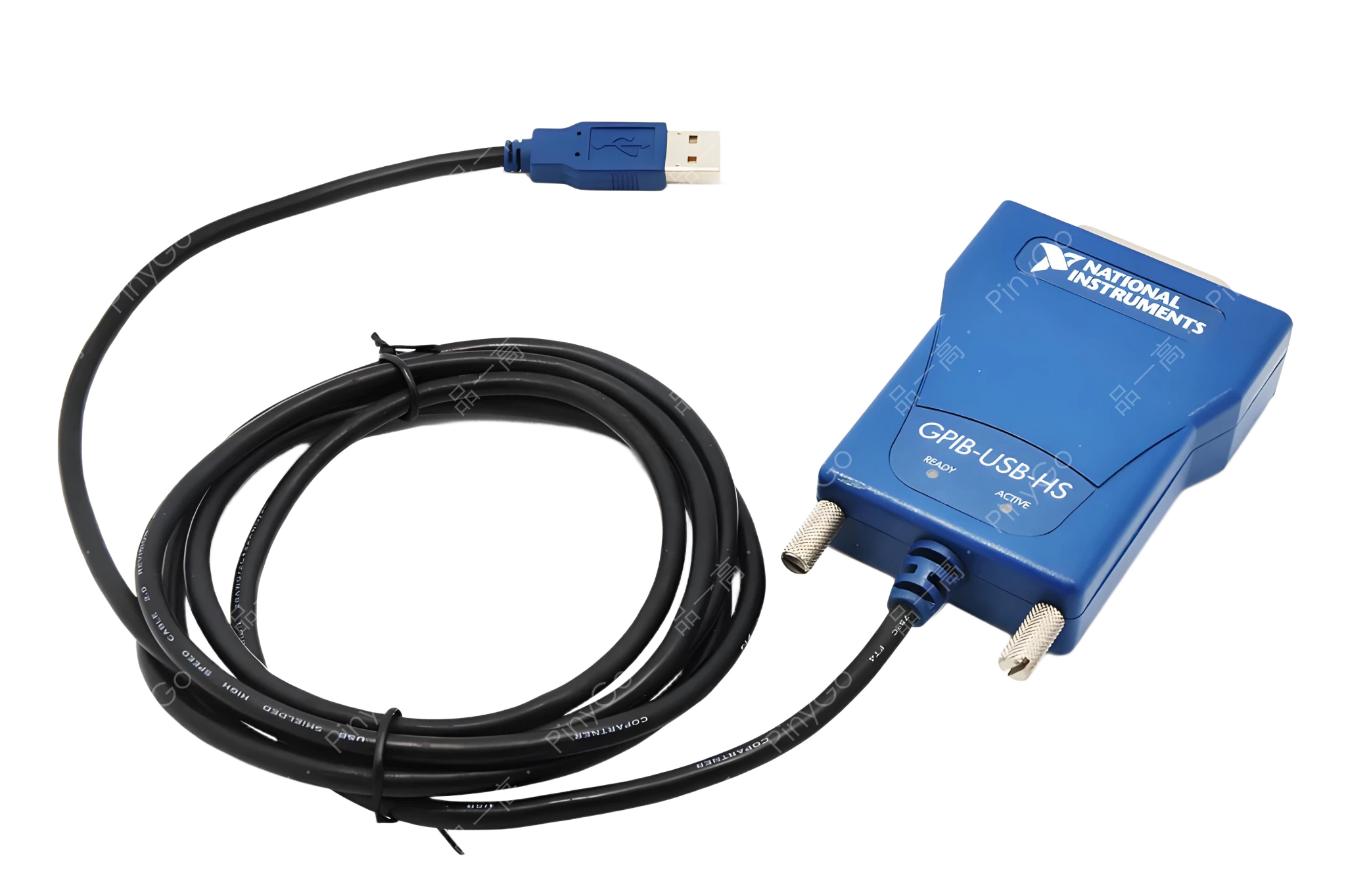

高速USB转GPIB控制接口，支持USB 2.0高速传输（标准模式1.8MB/s，HS488模式7.2MB/s），最多控制14台GPIB仪器，即插即用兼容IEEE 488.2，适配笔记本/无插槽设备的便携式测试与自动化系统集成
⚡7.2MB/s
HS488模式下速率达7.2MB/s，比标准GPIB快4倍（引自速率特性）
🔗14台
单接口最多控制14台GPIB仪器，简化测试系统布线（引自控制能力）
🔌
无需手动配置，兼容USB 2.0/全速端口，安装便捷（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 传输速率 | 标准模式1.8MB/s，HS488模式7.2MB/s | 加速仪器数据读取（如频谱仪扫描结果），测试效率提升300% |
| 兼容性 | 完全兼容IEEE 488.2，支持Windows 2000/XP，兼容USB 2.0/全速端口 | 无缝连接新旧GPIB仪器（如示波器、信号发生器），无需更换设备 |
| 部署特性 | 即插即用，无需GPIB电缆，体积小巧（适合笔记本） | 便携式测试系统搭建时间缩短80%，适合现场维护与野外测试 |
核心适配场景
实验室自动化测试系统 — 控制多台GPIB仪器（信号发生器+频谱仪+万用表），7.2MB/s高速传输确保测试数据实时回传，单套系统支持8小时无人值守运行
便携式设备现场校准 — 笔记本通过GPIB-USB-HS连接校准源与被校仪器（如FieldFox手持频谱仪），即插即用设计简化野外校准流程，单次校准时间<30分钟
产线测试台改造 — 替代传统GPIB卡，将旧产线电脑（无PCI插槽）升级为控制器，支持14台设备并行测试，改造成本降低60%
### 场景深解
核心技术架构
采用「USB-GPIB协议转换+高速信号处理+即插即用驱动」架构：
1. 协议转换层：内置高速MCU实现USB 2.0（480Mbps）与GPIB（IEEE 488.2）协议转换，支持标准握手（1.8MB/s）与HS488高速握手（7.2MB/s）模式，确保指令与数据双向传输无丢失；
2. 信号处理：集成GPIB总线控制器（符合IEEE 488.1电气规范），支持14台从设备菊花链连接，总线仲裁时间<10μs，避免多设备冲突；
3. 驱动与适配：内置即插即用驱动（Windows 2000/XP），自动识别设备并分配资源，兼容NI-488.2软件库，支持LabVIEW/MATLAB等主流测试软件调用。
| 技术维度 | GPIB-USB-HS | 传统PCI GPIB卡 | 优势体现 |
|---|---|---|---|
| 部署灵活性 | USB接口，支持笔记本/无插槽电脑，体积小巧（<100cm³） | 需PCI插槽，仅限台式机，体积大（>200cm³） | 便携式测试系统重量减少50%，适合现场工程师携带（总重<3kg） |
| 传输效率 | HS488模式7.2MB/s，1000条仪器指令传输时间<0.5秒 | 标准模式1.8MB/s，1000条指令传输时间>2秒 | 产线测试节拍缩短75%，从每台设备40秒降至10秒 |
实验室多仪器自动化测试流程（基于LabVIEW）
硬件连接：GPIB-USB-HS一端通过USB 2.0线连接实验室电脑（安装LabVIEW与NI-488.2驱动），另一端通过GPIB总线连接3台仪器：信号发生器（E8267D）、频谱仪（FSV40）、万用表（Fluke 8808A），仪器间无需额外GPIB电缆
软件配置：
- 在LabVIEW中调用NI-488.2函数库，通过设备地址（如发生器GPIB0::18::INSTR）识别仪器；
- 启用HS488模式（通过属性节点设置），传输速率配置为7.2MB/s；
- 编写测试序列：信号发生器输出→频谱仪测量→万用表读数→数据记录自动执行：
- 信号设置：电脑通过GPIB发送指令，设置发生器输出1GHz、+0dBm正弦信号；
- 数据采集：频谱仪测量信号功率（耗时0.3秒），万用表测量供电电压（耗时0.1秒），数据经GPIB-USB-HS回传至电脑；
- 多步循环：按频率步进（1GHz→2GHz→...→10GHz）重复测试，每步耗时<1秒，10步总时间<10秒结果处理：LabVIEW自动绘制功率-频率曲线与电压稳定性图表，超差项（如2GHz功率=+0.5dBm>标准+0.2dBm）标记为"需校准"，数据保存至数据库用于仪器性能分析
使用注意事项
1. 高速传输（HS488模式）需确保所有连接仪器支持HS488协议（如Keysight/R&S主流仪器），否则自动降级为1.8MB/s标准模式；
2. 连接超过8台仪器时，建议在总线中间增加GPIB中继器（如NI 488.2 Extender），避免信号衰减导致通信失败；
3. 笔记本电脑使用时，需通过外接电源供电（避免USB端口供电不足），并确保USB线长度≤2米（过长会降低传输速度）。
