技术速览

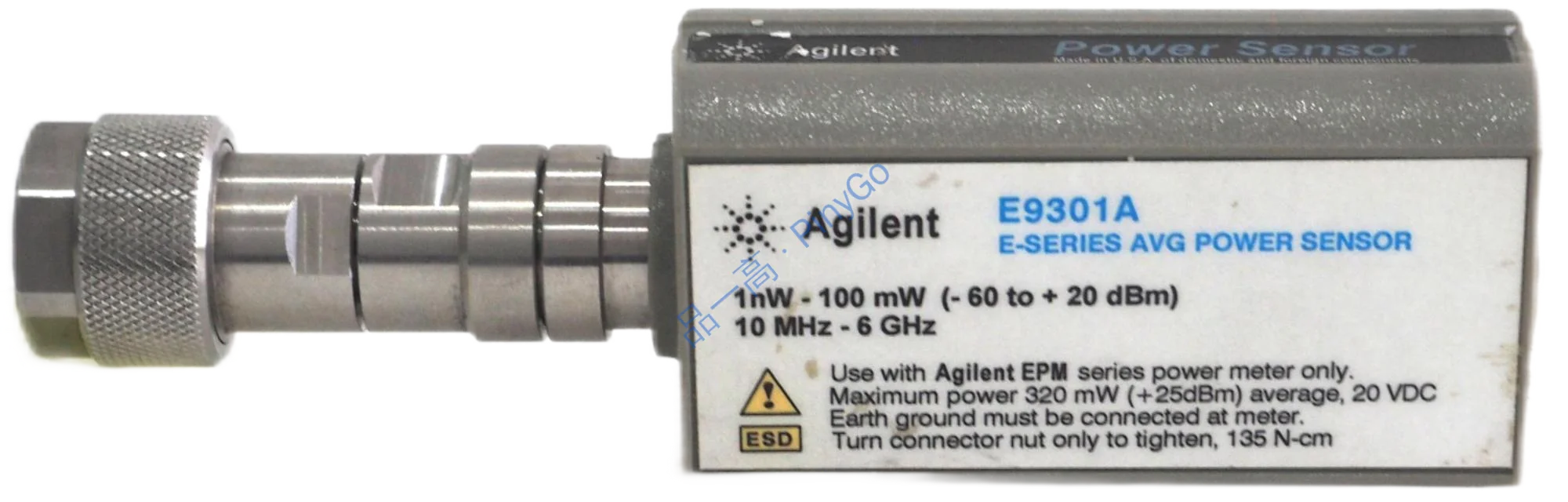

Sub-6 GHz功率测量核心器件，覆盖10MHz-6GHz频率范围与-60至+20dBm功率范围（80dB动态范围），支持全调制格式平均功率测量，适配5G FR1、LTE、WiFi等中低频段设备的高速量产测试
📏6GHz
10MHz-6GHz，适配5G FR1（Sub-6GHz）、LTE、WiFi 6等主流频段（引自频率参数）
⚡400
配合E4416A达400读数/秒，满足高吞吐量产测试需求（引自速度特性）
🎯低失配
低驻波比+EEPROM校准数据，测量误差≤±0.2dB（引自精度特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 10MHz - 6GHz | 覆盖5G FR1（3.5GHz）、LTE（1.8GHz）、WiFi 6（5GHz）等主流中低频段 |
| 功率范围 | -60dBm 至 +20dBm（80dB动态范围） | 单传感器覆盖从微弱接收信号（如手机接收端）到中等发射功率（如基站前级）测量 |
| 兼容性 | 兼容EPM（N1913/14A）、EPM-P（E4416/17A）、P系列（N1911/12A）功率计 | 灵活集成现有测试系统，降低设备升级成本 |
核心适配场景
5G手机量产测试 — 6GHz覆盖+400读数/秒，快速测量Sub-6GHz频段发射功率（-40至+23dBm），适配百万级年产量产线
WiFi 6模块校准 — 低驻波比+温度补偿，精确测量5GHz WiFi模块发射功率（典型-20至+10dBm），确保通信距离一致性
LTE基站功放测试 — 80dB动态范围，同时测量功放线性区（-10至+20dBm）与小信号区（-60至-30dBm）功率，评估全量程线性度
场景深解
核心技术架构
采用「宽频检测前端+智能校准存储+高速数据传输」架构：
1. 检测前端：10MHz-6GHz宽带二极管检波器，低驻波比设计（VSWR<1.3:1@3GHz），减少因阻抗失配导致的测量不确定度（典型<0.15dB）；
2. 校准存储：EEPROM非易失性存储全频段校准因子（每100MHz一个校准点）、温度补偿曲线（-10至+55°C）及线性度修正数据，上电自动加载，确保全温区测量精度；
3. 数据传输：支持高速GPIB接口，配合E4416A功率计实现400读数/秒的实时测量，满足量产线对测试速度的严苛要求。
| 技术维度 | E9301A（10MHz-6GHz） | 窄带功率传感器（如<3GHz） | 优势体现 |
|---|---|---|---|
| 频段覆盖效率 | 单传感器覆盖10MHz-6GHz，无需更换探头 | 需多传感器拼接覆盖，切换耗时 | 5G多频段手机测试换型时间减少90%，提升产线OEE |
| 调制适应性 | 支持所有调制格式（如5G NR OFDM、WiFi 6 1024QAM）平均功率测量 | 仅支持连续波或简单调制（如GMSK） | 多制式设备测试无需更换传感器，兼容性提升100% |
WiFi 6模块发射功率校准流程
设备连接：E9301A传感器通过SMA电缆连接WiFi 6模块测试接口，传感器经GPIB连接E4416A功率计，功率计通过USB连接校准电脑，模块由直流电源供电（3.3V）
测试配置：
- 频率设置：2.4GHz和5GHz（双频段覆盖），步进100MHz；
- 调制设置：WiFi 6 1024QAM，80MHz带宽，模拟实际通信信号；
- 功率设置：模块发射功率从-20dBm步进至+10dBm（每步2dB）自动执行：
- 校准点测量：在每个频率点记录功率计读数，与模块标称值比对，生成校准曲线（偏差超过±1dB时启动修正）；
- 温度补偿：调用EEPROM存储的温度系数（0.01dB/°C），修正当前环境温度（25°C±5°C）对测量的影响；
- 速度优化：启用400读数/秒模式，每个功率点取20个样本平均，缩短单模块校准时间至15秒结果输出：生成2.4GHz/5GHz双频段校准报告，写入模块EEPROM（功率修正值），合格模块标记"校准完成"，超差模块（如5GHz+10dBm实测+8.5dBm）触发返工流程
使用注意事项
1. 高频段（5-6GHz）测试需使用低损耗SMA电缆（如银质镀层，损耗<0.3dB/m@5GHz），避免电缆衰减导致读数偏低；
2. 长期存放（>3个月）后首次使用，需重新校准（通过功率计自带校准功能），确保EEPROM数据与当前状态匹配（偏差≤0.2dB）；
3. 高速测量模式下（400读数/秒），需确保传感器供电稳定（±5V±0.02V），避免电源纹波引入测量噪声（建议使用线性稳压电源）。
