技术速览

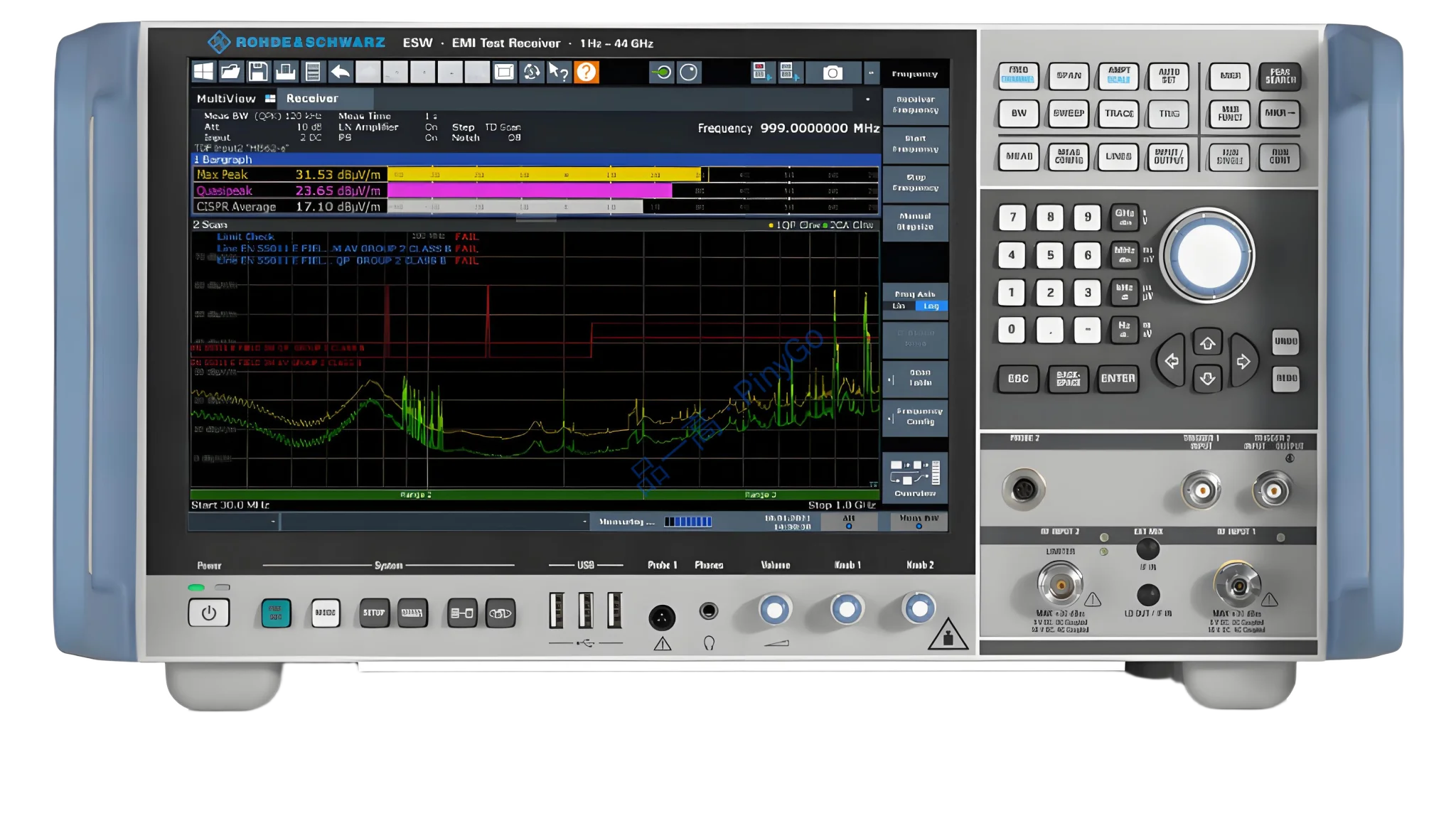

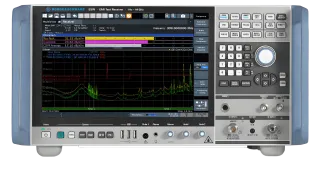

高性能EMI一致性测试接收机，覆盖1Hz-44GHz频率范围，符合CISPR/EN/MIL-STD-461等国际标准，970MHz FFT带宽+时域扫描技术实现超快速测量，适配电子设备电磁干扰合规认证
📡44GHz
1Hz-44GHz，覆盖从低频到毫米波的全频段EMI测试（引自频率范围）
📊970MHz
选件支持970MHz FFT带宽，同步测量C/D频段，测试速度提升10倍（引自带宽特性）
📜多标准
符合CISPR 16-1-1、FCC、MIL-STD-461等全球主流标准（引自标准符合性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 1Hz-8GHz/26.5GHz/44GHz（型号可选） | 覆盖消费电子（30MHz-1GHz）、汽车（10kHz-26.5GHz）、军工（1Hz-44GHz）EMI测试需求 |
| 测量速度 | 基于FFT的时域扫描，970MHz带宽下同步测量多频段 | 传统扫频时间缩短90%，如CISPR 22全频段测试从2小时降至12分钟 |
| 精度指标 | 高动态范围，符合CISPR 16-1-1 Class A精度要求 | 确保认证测试数据被全球监管机构认可，一次通过率提升至95%+ |
核心适配场景
消费电子CE认证 — 按CISPR 22标准测试手机/笔记本EMI（30MHz-1GHz），970MHz带宽同步捕捉突发干扰，确保符合欧盟CE标志要求
汽车电子EMC测试 — 符合MIL-STD-461G标准，测试车载雷达（77GHz）电磁辐射，验证不干扰其他车载电子系统（如导航、通信模块）
军工设备合规验证 — 覆盖1Hz-44GHz，按DO-160标准测试航空电子设备的电磁干扰，确保飞行安全
场景深解
核心技术架构
采用「超宽频接收前端+高速FFT处理+标准合规引擎」架构：
1. 射频接收层：1Hz-44GHz宽带接收链路，低噪声放大器（噪声系数<3dB@1GHz）+高线性混频器，确保宽动态范围（>120dB），适配微弱干扰信号检测；
2. 信号处理层：970MHz带宽实时FFT处理器（采样率2.5GSa/s），支持时域扫描模式，同步采集多频段信号（如C频段30-1000MHz和D频段1-18GHz），测量速度提升10倍；
3. 标准引擎层：内置CISPR/EN/FCC/MIL-STD等标准测试模板，自动加载检波器（峰值/准峰值/平均值）、带宽（9kHz/120kHz）等参数，生成合规报告。
| 技术维度 | R&S®ESW（44GHz） | 传统EMI接收机（<8GHz） | 优势体现 |
|---|---|---|---|
| 频段覆盖效率 | 单台覆盖1Hz-44GHz，支持毫米波测试，无需换设备 | 需多台拼接（<8GHz+毫米波扩展），切换耗时>30分钟 | 多频段设备测试效率提升80%，如5G基站（3.5GHz+26GHz）EMI测试全程无缝 |
| 突发干扰捕捉 | 时域扫描+970MHz带宽，捕捉10μs级突发干扰，不遗漏瞬态信号 | 扫频速度慢，突发干扰捕捉率<50% | 消费电子EMI认证中因瞬态干扰导致的失败率降低60%，缩短整改周期 |
手机CISPR 22 EMI一致性测试流程
测试环境：R&S®ESW部署于3米法半电波暗室，手机置于转台（高度1.5m），接收天线（双锥天线30-300MHz，对数周期天线300MHz-1GHz）连接接收机，暗室屏蔽效能>80dB@1GHz
测试配置：
- 标准选择：CISPR 22（信息技术设备EMI），测试频段30MHz-1GHz；
- 接收机参数：准峰值检波器，带宽9kHz（30-150kHz）/120kHz（150kHz-1GHz）；
- 模式设置：启用时域扫描+970MHz带宽，转台360°旋转（每15°停留1s）
自动执行
手机激活：按测试计划运行典型场景（通话、下载、待机），每场景持续2分钟；
数据采集：接收机同步扫描30MHz-1GHz，实时记录各频率点干扰电平（单位dBμV/m）；
限值比对：自动比对测量值与CISPR 22 Class B限值（如30-88MHz限值54dBμV/m），标记超差点（如50MHz处测得58dBμV/m）
结果输出：生成频谱图（含限值线）、超差报告（频率/电平/场景），如"通话状态下50MHz超差4dB"，支持定位干扰源（如电源模块、射频PA）
使用注意事项
1. 测试前需按CISPR 16-1-1校准接收机（每年1次），包括幅度精度、带宽、检波器响应，确保数据被认证机构认可（校准证书需存档）；
2. 毫米波频段（>26.5GHz）测试需使用低损耗波导电缆（如WR-28，损耗<0.5dB/m@30GHz），并校准天线系数（误差≤±0.5dB）；
3. 时域扫描模式下需设置合适的扫描时间（如CISPR带宽9kHz时，扫描时间≥10ms），避免因积分时间不足导致准峰值测量偏差（误差应<1dB）。
