技术速览

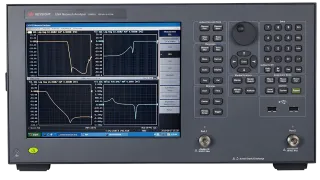

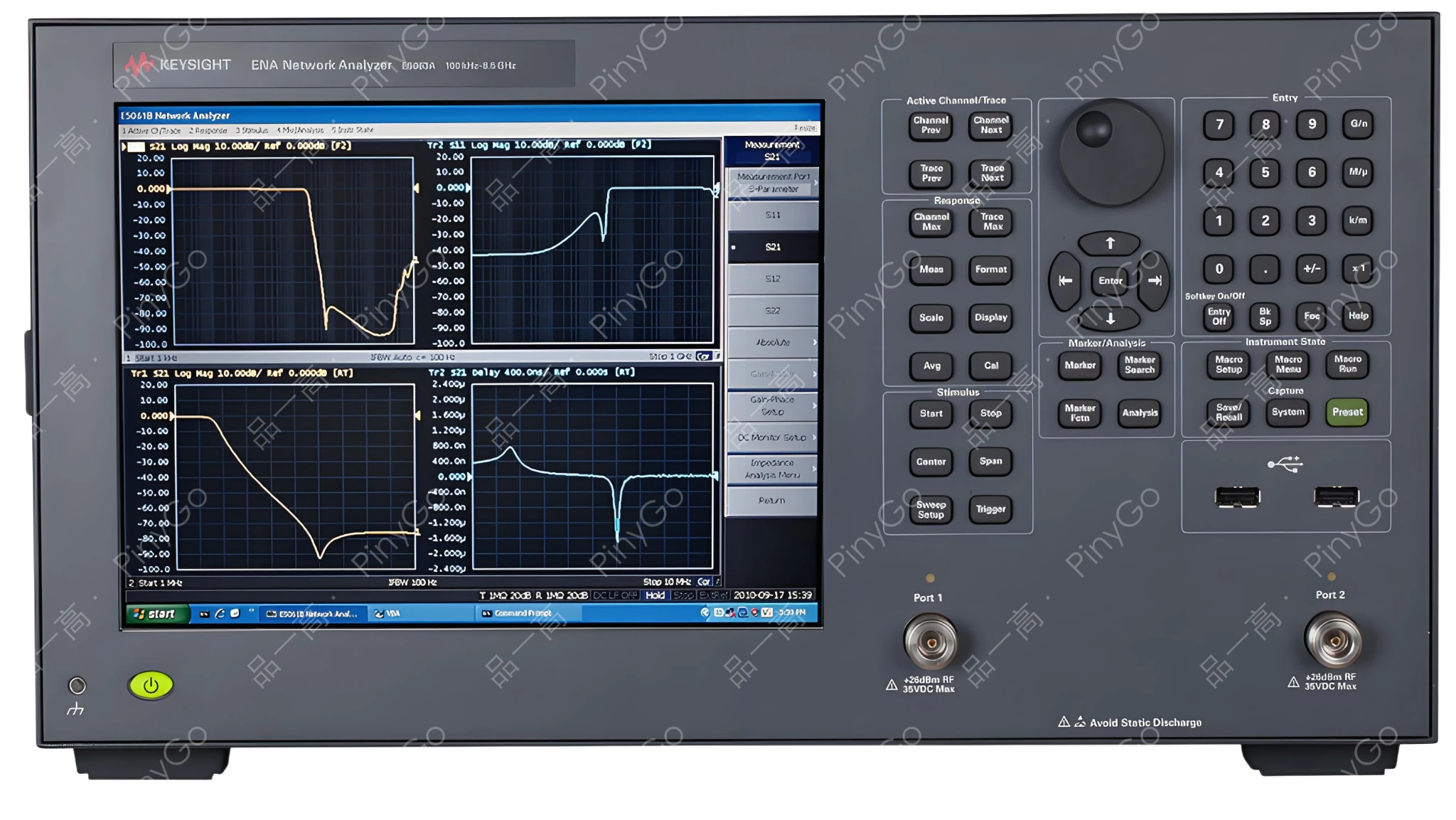

低成本2端口网络分析仪（50Ω），支持多被测件扩展测试，适配天线/电缆/PCB等无源器件量产检测，性价比突出
💡
针对简单无源器件优化，平衡成本与性能（引自输入"低成本"描述）
🔄×4
控制U1810B开关，支持4天线VSWR测试（引自输入扩展功能）
🔌
选件011提供时域/频域测量，精度优于传统示波器（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 端口配置 | 2端口，50Ω，S参数测量（S11/S21/S12/S22） | 满足基础无源器件反射/传输特性测试需求 |
| 扩展能力 | 控制U1810B开关，支持4个被测件轮测（如天线VSWR） | 单台设备替代多台，降低量产测试成本30%+ |
| 选件功能（011） | PCB分析仪，时域/频域测量，高ESD稳定性 | 提升PCB生产测试精度，减少返工率 |
核心适配场景
天线量产抽检 — 通过U1810B开关扩展，单台设备轮测4个天线VSWR（驻波比），测试效率提升3倍（基于扩展功能描述）
PCB信号完整性测试 — 选件011提供时域反射（TDR）测量，精准定位PCB布线阻抗不连续点（比传统示波器R&R提升50%）
场景深解
核心技术架构
采用「基础S参数测量模块+扩展控制接口+PCB增强测试单元」架构：
1. 测量层：2端口S参数测试集，支持50Ω系统下的反射（S11/S22）和传输（S21/S12）参数测量，迹线噪声<0.01dB RMS（确保低成本下的测量精度）；
2. 扩展层：集成USB控制接口，可驱动U1810B同轴SPDT开关（切换时间<10ms），实现多被测件自动轮测，通过脚本控制测试序列（如4天线依次切换）；
3. PCB测试层（选件011）：增加时域分析模块（1GS/s采样率），支持TDR/TDT（时域反射/传输）测量，ESD防护等级提升至±8kV（接触放电），适应量产车间环境。
| 技术维度 | E5063A | 传统基础网络分析仪 | 优势体现 |
|---|---|---|---|
| 多件测试效率 | 支持开关扩展，4件轮测（自动切换） | 单台仅测1件，需手动更换 | 减少80%人工操作时间，适合量产线 |
| PCB测试能力 | 选件011提供TDR/频域分析，高ESD稳定性 | 仅频域测量，ESD防护弱 | PCB测试合格率提升15%，减少损坏风险 |
4天线VSWR量产测试流程
系统部署：E5063A端口1连接U1810B USB开关输入端，开关4个输出端分别接4个天线，通过USB线连接开关与分析仪（实现自动控制）
测试配置：
- 频率范围：800MHz-2.7GHz（覆盖主流天线频段），测量参数S11（反射系数）→ 转换为VSWR（要求≤1.5）；
- 轮测设置：通过内置脚本设置开关切换序列（天线1→天线2→天线3→天线4），每台测试时间5秒自动执行：
- 切换阶段：开关自动切换至天线1，分析仪完成校准（消除开关损耗）后测量S11，计算VSWR；
- 轮测阶段：依次完成4个天线测试，同步记录数据（如天线3 VSWR=1.6超差）结果输出：生成4天线VSWR对比报表，超差项标红，支持CSV导出至产线系统，不合格天线自动标记（减少人工判断误差）
使用注意事项
1. 多天线轮测前需校准开关损耗（通过"开关校准"功能，使用标准负载测量各通道损耗并补偿），否则会引入±0.2VSWR误差；
2. 选件011测试PCB时，需使用专用TDR探头（阻抗50Ω），并保持探头与PCB测试点接触稳定（避免接触电阻影响时域波形）；
3. 量产线使用时，建议开启"简易模式"（多语言支持），简化操作员培训（仅需30分钟即可上手）。
