技术速览

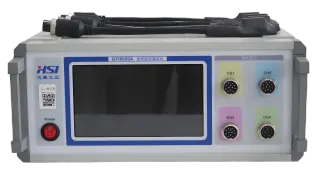

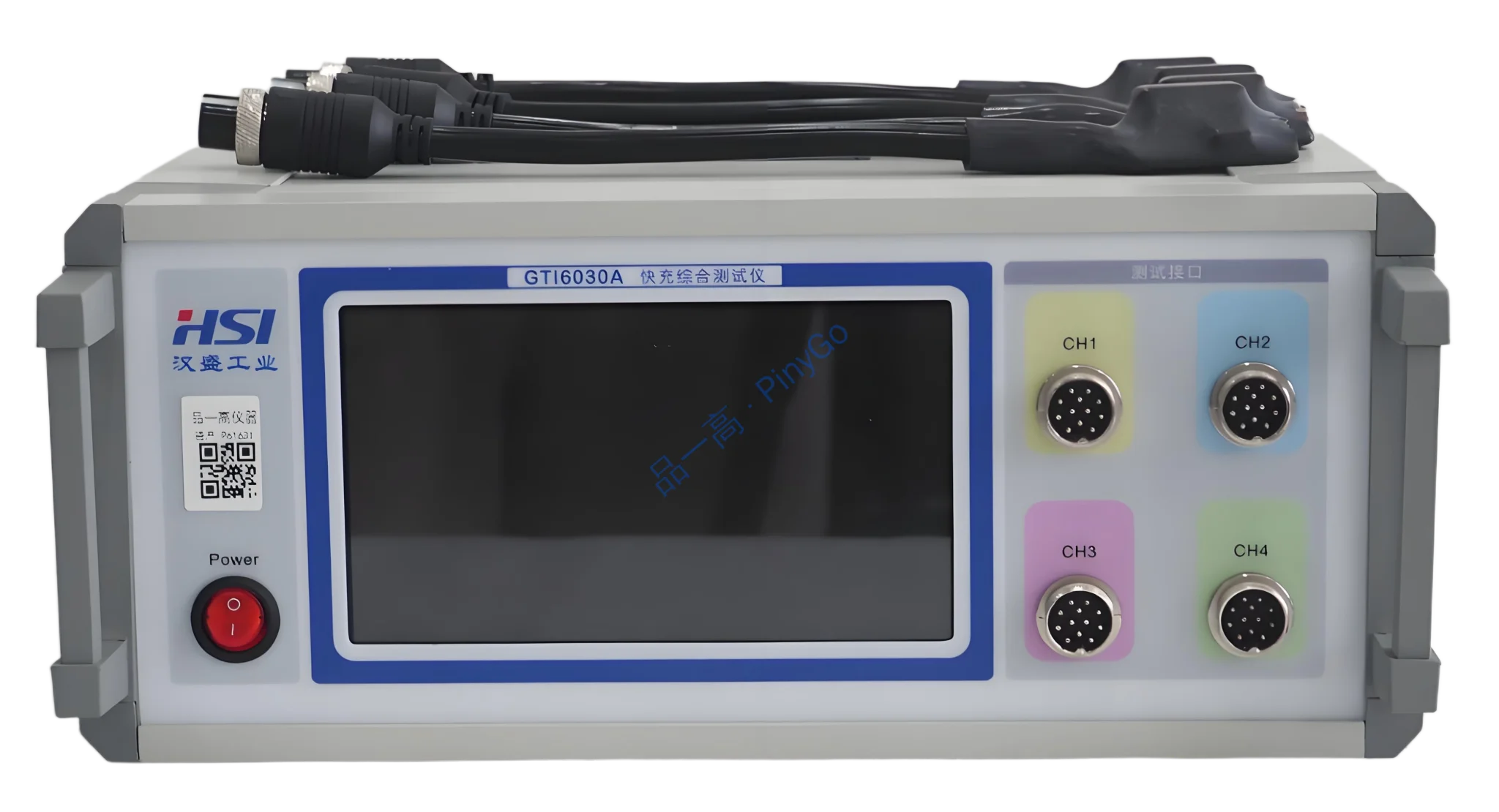

四路并行测试（60V/10A/150W×4），集成示波器功能，支持多口快充功率分配测试，适配多协议多口适配器全流程检测
🔌×4
每路60V/10A/150W，支持多口适配器并行检测（引自输入描述）
📈
可测纹波峰峰值，深化电源稳定性分析（引自输入描述）
🧩
兼容共享/独立功率、功率分配等多方案（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 负载配置 | 4路独立控制，每路60V/10A/150W | 支持4口快充适配器并行测试，效率提升4倍 |
| 测量能力 | 电压、电流、D+D-、纹波峰峰值（示波器功能） | 单台设备完成电参数+波形分析，无需额外示波器 |
| 协议分析 | PDO报文比对、VDM信息验证 | 确保快充协议兼容性，降低 interoperability 问题 |
核心适配场景
多口快充适配器量产 — 四路并行测试+功率分配分析，适配4口65W/100W共享功率适配器（如笔记本多口充电器）
高压快充研发 — 60V高压支持测试工业设备电源，集成示波器可分析高频纹波（<200mV峰峰值）
场景深解
核心技术架构
采用「四路独立负载系统+集成示波器模块+协议解析引擎」架构：
1. 负载层：每路配备60V/10A宽范围电子负载（采用SiC功率器件），支持恒流（CC）/恒压（CV）模式独立切换，四路同步精度±10mA（确保多口功率分配测试一致性）；
2. 测量层：集成100MHz带宽示波器（采样率1GS/s），可捕捉纹波峰峰值（分辨率1mV），配合高精度电压/电流采集（1mV/1mA），实现电参数+波形的一站式分析；
3. 协议层：内置PD3.1/QC5等最新协议库，支持PDO报文实时比对（误差<1%）、VDM信息验证，可追溯握手失败原因（如不支持的电压档）。
| 技术维度 | GTI6030H | 前代型号（如GTI6028） | 核心优势 |
|---|---|---|---|
| 多口测试能力 | 4路并行，支持功率分配分析 | 单路测试，无功率分配分析 | 适配多口共享功率适配器，测试效率提升4倍 |
| 波形分析 | 内置示波器（纹波峰峰值测量） | 仅电参数测量，需外接示波器 | 减少设备数量，单台完成全参数测试 |
4口100W共享功率适配器量产测试全流程
系统部署：测试仪固定于产线，四路输出通过Type-C线连接适配器4个接口，输入端接交流电源（模拟电网），示波器探头连接适配器输出端（测试纹波）
测试配置：7寸触摸屏调用"4口100W共享功率"模板→自动配置：
- 协议测试：每口发送PD3.0 20V/5A请求，比对PDO报文是否匹配预设值；
- 负载测试：单口100W→双口50W+50W→四口25W×4（验证功率分配是否符合设计）；
- 波形测试：每口加载10A时，测量纹波峰峰值（要求<200mV）自动执行：
- 并行测试：4口同时加载，记录每口电压（20V±1V）、电流（5A±0.2A）、功率分配误差（<5%）；
- 保护测试：每口依次触发OCP（11A）→短路保护（响应时间<10ms）结果输出：生成包含4口参数、功率分配曲线、纹波波形的PDF报告，通过LAN上传至MES系统，不合格项（如某口纹波250mV）标红提示
使用注意事项
1. 四路满负载（每路10A）时，需使用≥2.5mm²专用供电线（总电流40A），并确保散热通风（建议加装散热风扇，避免器件过热）；
2. 纹波测试时，示波器探头需使用接地弹簧（减少环路面积），测试线需远离AC电源线（避免电磁干扰导致纹波测量偏差）；
3. 多口功率分配测试前，需在模板中预设功率分配规则（如共享/独立），测试仪会自动比对实际分配与预设值的偏差（允许±5%误差）。
