技术速览

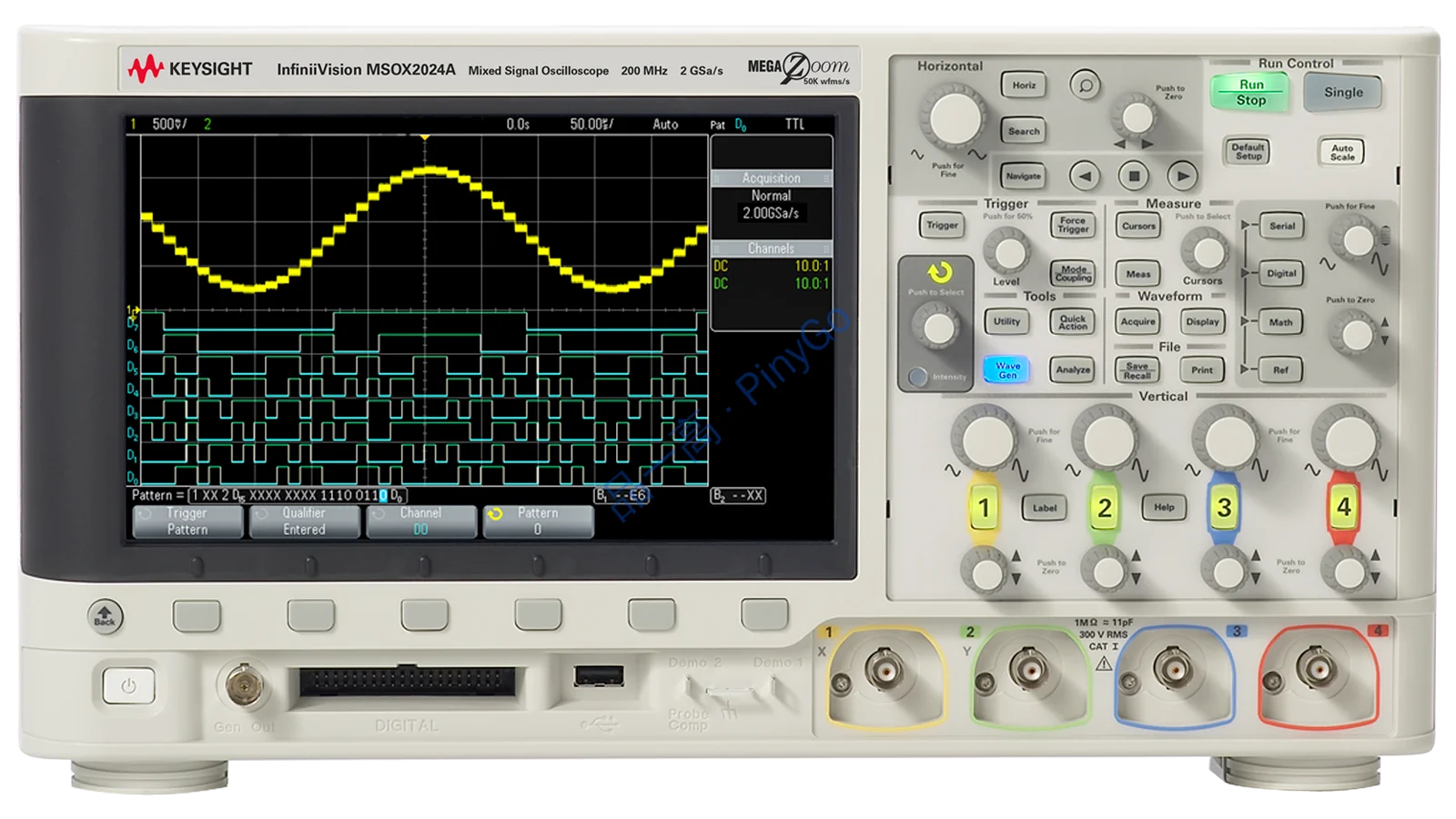

进阶型混合信号示波器，带宽70MHz-200MHz，标配模拟通道+MSO选件8个数字通道，支持PathWave BenchVue软件远程控制与自动化测试，具备分段存储、先进数学函数及模板测试功能，适配混合信号系统开发、教育实训与产线合格性分析
🔢8+通道
8个数字通道+模拟通道同步观测，适配数模混合系统测试（引自MSO选件）
📡200MHz
70MHz-200MHz多档可选，捕捉高速数字信号（如100MHz SPI总线）（引自带宽参数）
🧩
隔离分析脉冲/毛刺，提升偶发信号捕捉效率（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 带宽与通道 | 70MHz-200MHz带宽，模拟通道+MSO选件8个数字通道 | 同步观测模拟信号（如传感器输出）与数字信号（如GPIO），分析数模交互时序 |
| 分析功能 | 先进数学函数（FFT/滤波等）、分段存储、模板测试、协议解码（I2C/SPI/UART） | 快速定位偶发故障（如电源毛刺导致的数字逻辑错误），合格性测试效率提升50% |
| 软件与教育 | PathWave BenchVue（远程/自动化），教育培训套件，内置帮助系统 | 高校实验室快速开展混合信号教学，产线自动化脚本开发周期缩短40% |
核心适配场景
嵌入式混合信号系统开发 — 8个数字通道+模拟通道同步观测MCU的AD采样（模拟）与SPI通信（数字），分析采样时刻与通信时序的匹配性（要求同步误差≤50ns）
高校混合信号教学 — 利用培训套件演示数字逻辑（如触发器）与模拟信号（如RC电路响应）的交互，学生通过模板测试理解波形合格标准
消费电子产线测试 — 分段存储捕捉充电器的纹波脉冲（10μs宽度），模板测试快速判定是否超差（峰峰值≤100mV），配合自动化软件实现批量检测
场景深解
核心技术架构
采用「宽频带混合信号前端+智能存储处理+教育化软件生态」架构：
1. 混合信号前端：70MHz-200MHz模拟通道（1GSa/s采样率）+8路数字通道（100MSa/s采样率），同步触发误差≤1ns，确保数模信号时间关联精度；
2. 信号处理核心：FPGA+ARM处理器实现分段存储（可隔离1000个脉冲事件）、实时数学运算（FFT更新率50次/秒），模板测试响应时间<100ms；
3. 软件与生态：PathWave BenchVue支持Python脚本开发（自动化测试），教育套件含预设实验案例（如"数模转换器动态特性测试"），降低教学门槛。
| 技术维度 | InfiniiVision 2000 X系列（200MHz MSO） | 1000 X系列示波器 | 优势体现 |
|---|---|---|---|
| 混合信号分析 | 8个数字通道+模拟通道同步，支持数字逻辑与模拟信号关联分析 | 仅模拟通道，无法直接分析数字信号与模拟信号的交互 | 嵌入式系统中"模拟信号异常导致数字逻辑错误"的故障排查时间从1天缩短至2小时 |
| 存储与捕捉 | 分段存储可隔离1000个事件，偶发毛刺（1ppm概率）捕捉率>99% | 连续存储，长时记录易丢失偶发信号，毛刺捕捉率<60% | 电源适配器产线因毛刺导致的不良品漏检率从3%降至0.1%，年减少返工成本50万元 |
MCU混合信号交互测试流程（AD采样与SPI通信）
设备连接：2000 X系列示波器（MSO选件）通过模拟探头接MCU的AD输入（传感器信号，0-3.3V），数字探头接SPI总线（SCLK、MOSI、MISO、CS）及AD转换完成信号（EOC），USB连接电脑运行PathWave BenchVue
测试配置：
- 硬件设置：模拟通道带宽200MHz，采样率1GSa/s；数字通道采样率100MSa/s，触发源设为EOC（上升沿）；
- 分析功能：启用SPI协议解码（波特率20MHz），设置分段存储（触发EOC后存储1ms数据），添加数学函数（AD输入信号的峰值检测）；
- 软件配置：BenchVue脚本设置连续触发100次，自动记录每次AD采样值与SPI上传值的偏差测试执行：
- 同步观测：模拟通道显示传感器波形（如正弦波1kHz），数字通道显示SPI通信时序，EOC信号标记AD转换完成时刻；
- 异常检测：发现3次AD采样值与SPI上传值偏差超5%（如实际3.0V→上传2.8V），对应EOC信号提前100ns触发，判定为时序不匹配；
- 量化分析：通过数学函数计算AD信号峰值与SPI上传峰值的平均偏差（正常<2%），超差时模板测试自动报警优化验证：调整MCU程序延迟EOC信号100ns，复测偏差降至1.2%（合格），通过BenchVue生成前后对比报告，确认时序优化效果
使用注意事项
1. 数字通道使用时需校准探头延迟（通过示波器校准信号），确保与模拟通道的时间同步误差≤1ns，避免时序分析偏差；
2. 分段存储设置需合理配置预触发时间（建议为触发后时间的20%），确保捕捉到毛刺前后的完整波形（如毛刺前500ns至后500ns）；
3. 教育场景使用时，建议启用"教学模式"（限制高级功能），通过培训套件的预设案例（如"数字滤波器对模拟信号的影响"）逐步引导学生掌握操作。
