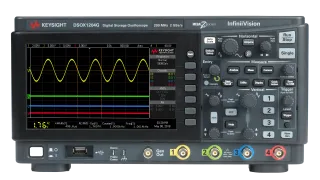

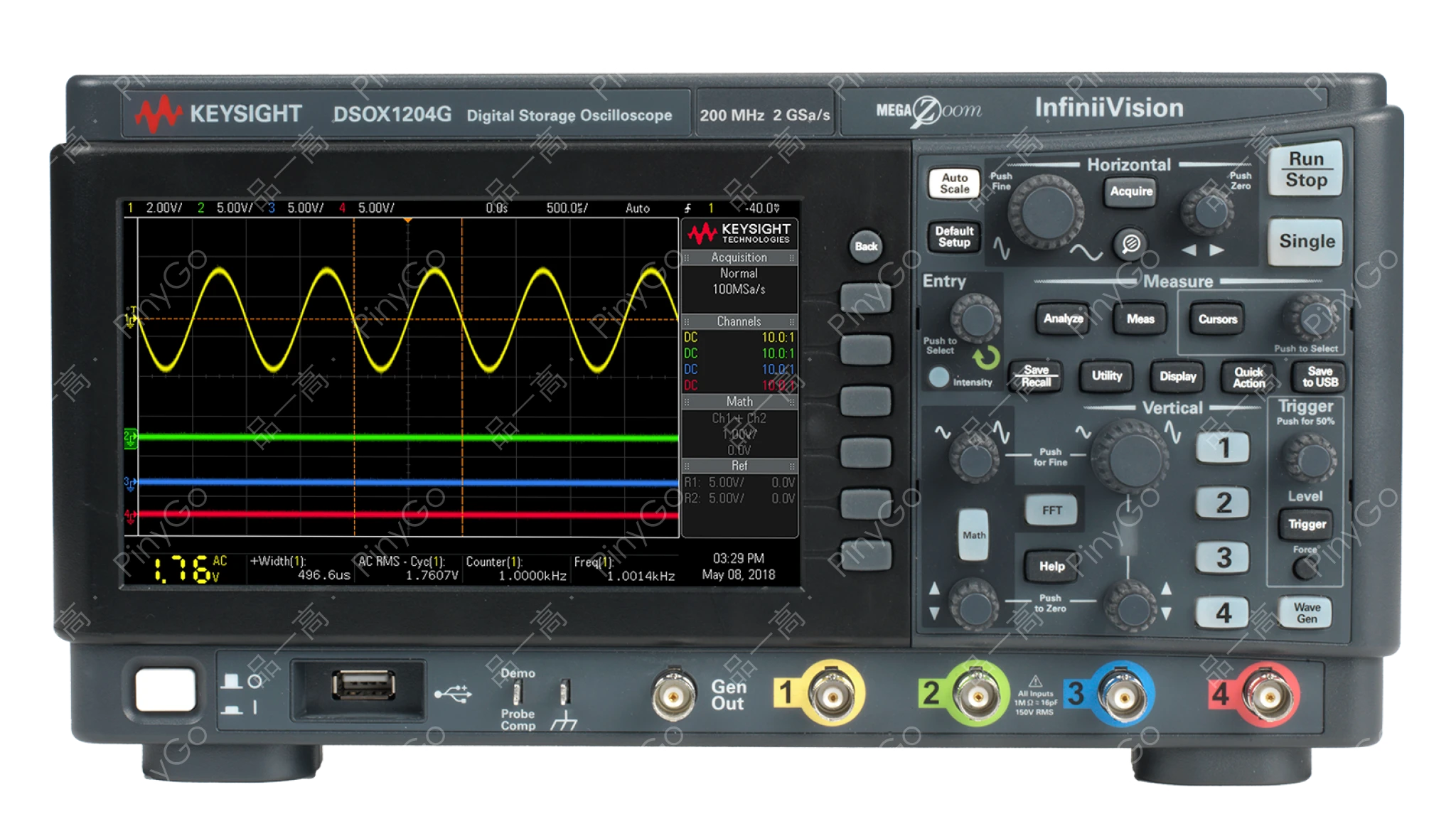

InfiniiVision 1000 X 系列示波器
Manufacturers
是德科技
Other Recommendations
技术速览
入门级高性能示波器，带宽50MHz-200MHz，支持4个模拟通道，波形捕获率高达200,000个/秒，配备PathWave BenchVue软件实现远程控制与自动化测试，集成FFT/协议解码等先进功能，适配教学、研发与产线测试，兼顾易用性与专业分析能力
📡200MHz
50MHz-200MHz多档可选，适配中小信号（如MCU时钟、传感器输出）测试（引自带宽参数）
⚡200k
超高捕获率，捕捉瞬态信号（如毛刺、偶发噪声）的概率提升10倍（引自特性）
🔌4通道
同时测量4路信号（如电源/时钟/数据/控制），简化多信号关联分析（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 带宽与通道 | 50MHz-200MHz带宽，最多4个模拟通道 | 覆盖中小信号测试（如5V TTL、100MHz时钟），4通道同步观测多信号时序关系 |
| 捕获与分析 | 200,000个波形/秒捕获率，支持FFT、协议解码（I2C/SPI等）、模板测试 | 快速定位偶发故障（如1ppm概率的毛刺），协议分析缩短嵌入式调试时间50% |
| 软件与易用性 | PathWave BenchVue软件（远程控制/自动化），内置帮助与培训信号 | 教学场景快速上手，产线自动化测试脚本开发效率提升40% |
核心适配场景
电子教学实验室 — 利用内置培训信号与帮助系统，教授学生示波器基础操作（如测量正弦波频率/幅值），4通道同步演示数字电路时序关系（如CPU与内存交互）
嵌入式系统研发 — 200,000波形/秒捕获率捕捉MCU的SPI总线毛刺（宽度<10ns），协议解码功能快速分析I2C通信错误（如应答信号丢失）
消费电子产线测试 — 通过PathWave软件自动化测试电源模块输出纹波（要求≤50mV峰峰值），模板测试快速判定波形是否超差，单台设备支持日测2000台产品
场景深解
核心技术架构
采用「高带宽前端+高速信号处理+软件定义分析」架构：
1. 模拟前端：50MHz-200MHz带宽的低噪声放大器与衰减器，4通道同步采样（1GSa/s采样率），确保信号保真度（增益误差≤1%，带宽内平坦度±0.5dB）；
2. 信号处理：基于FPGA的高速波形处理器，实现200,000个/秒波形捕获（等效死区时间<5μs），支持实时FFT（1024点计算时间<1ms）与协议解码（I2C/SPI/UART）；
3. 软件平台：PathWave BenchVue提供PC端远程控制（LAN/USB）、自动化测试脚本（Python/VBA）与数据记录功能，示波器本地内置帮助系统（含操作指南与示例波形），降低使用门槛。
| 技术维度 | InfiniiVision 1000 X系列（200MHz） | 基础入门示波器（50MHz） | 优势体现 |
|---|---|---|---|
| 故障捕捉能力 | 200,000波形/秒，10ns毛刺检测概率>99% | ≤10,000波形/秒，10ns毛刺检测概率<50% | 嵌入式系统偶发故障排查时间从2天缩短至2小时，调试效率提升90% |
| 多信号分析 | 4通道同步+时序分析，支持4路信号延迟测量（精度±1ns） | 仅2通道，无时序分析，延迟测量误差>10ns | 电源时序测试（如CPU上电顺序）效率提升100%，从单通道分次测量变为4通道一次完成 |
嵌入式主板SPI总线通信测试流程
设备连接：InfiniiVision 1000 X（200MHz，4通道）通过10:1无源探头连接主板SPI总线：通道1接SCLK（时钟）、通道2接MOSI（主机发）、通道3接MISO（从机回）、通道4接CS（片选），示波器USB连接电脑（运行PathWave BenchVue）
测试配置：
- 硬件设置：带宽限制200MHz，采样率1GSa/s，时基1μs/div，触发源选通道1（SCLK），边沿触发（上升沿）；
- 分析功能：启用SPI协议解码（波特率10MHz，CPOL=0，CPHA=1），设置模板测试（波形需在±5%阈值内）；
- 软件配置：通过BenchVue创建自动化脚本，设置连续采集30秒，保存异常波形（如CS无效时的SCLK信号）测试执行：
- 信号捕获：示波器以200,000波形/秒速率采集，捕捉SPI读写过程（如写入0x55数据），解码显示"0x55"及时序关系；
- 异常检测：发现偶发CS提前失效（比SCLK下降沿早20ns），触发模板测试失败（波形超阈值），自动截图保存；
- 时序测量：计算SCLK与MOSI的建立时间（要求≥10ns），实测15ns→合格结果优化：根据异常波形定位主板布线问题（CS线过长导致延迟），调整PCB Layout后复测，CS失效时间缩短至5ns（在容差内），SPI通信成功率从98%提升至100%
使用注意事项
1. 高带宽测试（>100MHz）时，需使用匹配探头（如带宽≥200MHz的有源探头），并校准探头延迟（通过示波器校准信号，误差控制在±1ns内），避免信号失真；
2. 捕获偶发信号时，建议启用"无限余辉"模式（ persistence 时间设为10秒），配合高捕获率，提升毛刺检测概率至99%；
3. 自动化测试前，通过BenchVue的"记录操作"功能生成基础脚本（如设置触发、测量参数），再手动添加判断逻辑（如"若建立时间<5ns则报警"），脚本开发时间缩短60%。
