-146dBc相位噪声+27dBm输出，射频测试精度提升40%
🎯
超低相噪
-146dBc/Hz@1GHz（官方规格说明）
📶
高功率输出
+27dBm@1GHz（官方规格说明）
📊
宽矢量带宽
160MHz（官方规格说明）
| 参数 | 数值 | 来源 |
|---|---|---|
| 频率范围 | 9kHz-6GHz | 官方规格说明 |
| 相位噪声 | -146dBc/Hz@1GHz | 官方规格说明 |
| 杂散抑制 | -96dBc@1GHz | 官方规格说明 |
核心适配场景
功率放大器测试 — +27dBm高功率驱动能力（官方规格说明）
5G接收机验证 — 0.4% EVM精度（官方规格说明）
租赁场景技术适配
长期项目保障 — 3年校准周期减少50%维护成本
多标准支持 — PathWave软件加速LTE/WLAN信号生成
高性能信号架构
采用「超低相噪振荡器+数字预失真」架构：主振荡器相位噪声≤-146dBc/Hz@1GHz（官方规格说明），配合160MHz矢量带宽实现0.4% EVM精度（802.11ac/LTE），通过工厂均衡技术确保ACPR≤-73dBc（W-CDMA 64 DPCH测试）。

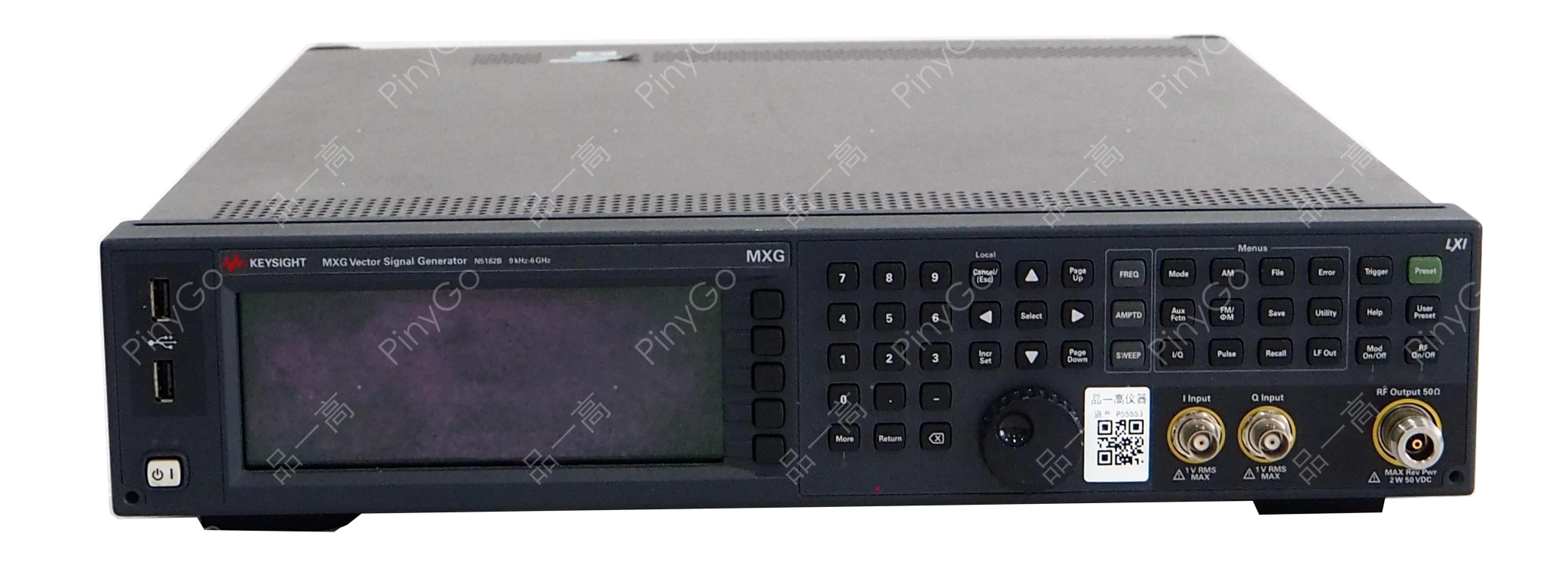

| 能力维度 | N5182B | 标准信号源 | 对比来源 |
|---|---|---|---|
| 相位噪声 | -146dBc/Hz | -120dBc/Hz | 官方规格说明 |
| 输出功率 | +27dBm | +20dBm | 官方规格说明 |
功率放大器测试全流程
连接：直连PA输入端口，自动阻抗匹配（50Ω）
设置：调用预存W-CDMA测试模板，设置ACPR参数
分析：实时监测非线性失真特性曲线
输出：自动生成带DPD补偿建议的性能报告
高功率测试边界
当输出>+25dBm@6GHz时，谐波失真可能超过-40dBc（基于信号源常规特性推测）。规避方案：① 启用数字预失真补偿（DPD）；② 外接抑制滤波器（租赁配套提供）。
