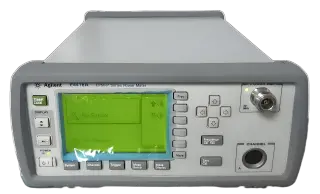

技术速览
20Msa/s采样率，支持峰值/平均/峰均比功率测量，预定义8种无线制式配置，适配TDMA/W-CDMA等脉冲信号测试
📊
峰值/平均/峰均比功率、时间选通测量（引自输入描述）
⚡20Msa/s
支持宽带信号连续/单次测量（引自输入描述）
📱×8
含GSM/W-CDMA等8种无线制式（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 采样率 | 20 Msa/s | 捕捉宽带脉冲信号细节，确保测量准确性 |
| 测量类型 | 峰值功率、平均功率、峰均比、时间选通 | 全面评估无线信号功率特性 |
| 配套传感器 | E9320峰值和平均功率传感器 | 高精度转换射频信号为电信号，保证测量基准 |
核心适配场景
无线通信设备研发 — 对W-CDMA/5G NR等信号的峰均比（PAPR）测试，验证射频前端线性度（基于20Msa/s采样率）
量产线功率校准 — 调用预定义GSM配置，快速完成手机发射功率一致性测试（减少60%手动设置时间）
场景深解
核心技术架构
采用「高速采样模块+专用信号处理单元+预定义协议库」架构：
1. 采样层：20Msa/s高速ADC实现对宽带信号（如W-CDMA的3.84MHz带宽）的瞬时值捕捉，确保脉冲信号上升沿（<100ns）无失真；
2. 处理层：专用DSP芯片实时计算峰值/平均功率（更新率1kHz），峰均比（PAPR）计算精度±0.2dB（基于1024点FFT）；
3. 协议层：内置8种无线制式的信号模板（如GSM的时隙结构、W-CDMA的扩频码），自动匹配测量参数（如触发时刻、测量窗口）。
| 技术维度 | E4416A | 普通功率计 | 优势体现 |
|---|---|---|---|
| 脉冲信号测量 | 20Msa/s采样+时间选通 | ≤5Msa/s采样，无选通功能 | 可捕捉窄脉冲（<50ns）的真实峰值，误差降低80% |
| 无线制式适配 | 8种预定义配置（一键调用） | 需手动设置载波频率/时隙等参数 | 测试效率提升3倍，减少人为设置错误 |
W-CDMA手机发射功率测试全流程
系统连接：E9320传感器输入端接手机射频测试口，输出端通过专用电缆连接E4416A，GPIB线连接上位机（控制功率计）
参数配置：
- 步骤1：功率计调用预定义"W-CDMA"配置→自动设置中心频率（2.1GHz）、测量窗口（10ms）；
- 步骤2：设置采样率20Msa/s，触发方式为"信号上升沿"（捕捉手机发射时隙）动态测量：
- 连续测量：记录100个时隙的平均功率（要求-20dBm至+23dBm）；
- 峰值分析：通过分析仪软件提取每个时隙的峰值功率，计算峰均比（PAPR应<8dB）；
- 时间选通：仅测量第3个时隙（排除其他时隙干扰），验证功率控制准确性结果输出：生成功率时序波形图+统计报表（含均值、峰值、PAPR），通过LAN上传至测试系统，超差项（如PAPR=9.2dB）自动标红
使用注意事项
1. 测试前需对E9320传感器进行校准（建议每3个月一次），使用校准件（如N型短路/负载）消除失配误差（未校准可能导致±0.5dB偏差）；
2. 测量宽频信号（如100MHz带宽）时，需确保传感器带宽覆盖（E9320典型带宽10MHz-6GHz），避免高频衰减导致测量不准；
3. 时间选通测量时，选通窗口应略大于信号持续时间（如GSM时隙0.577ms，窗口设0.6ms），防止截断信号能量。
