技术速览

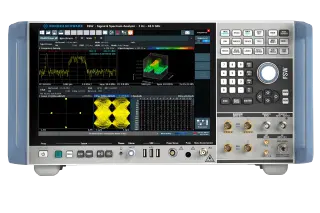

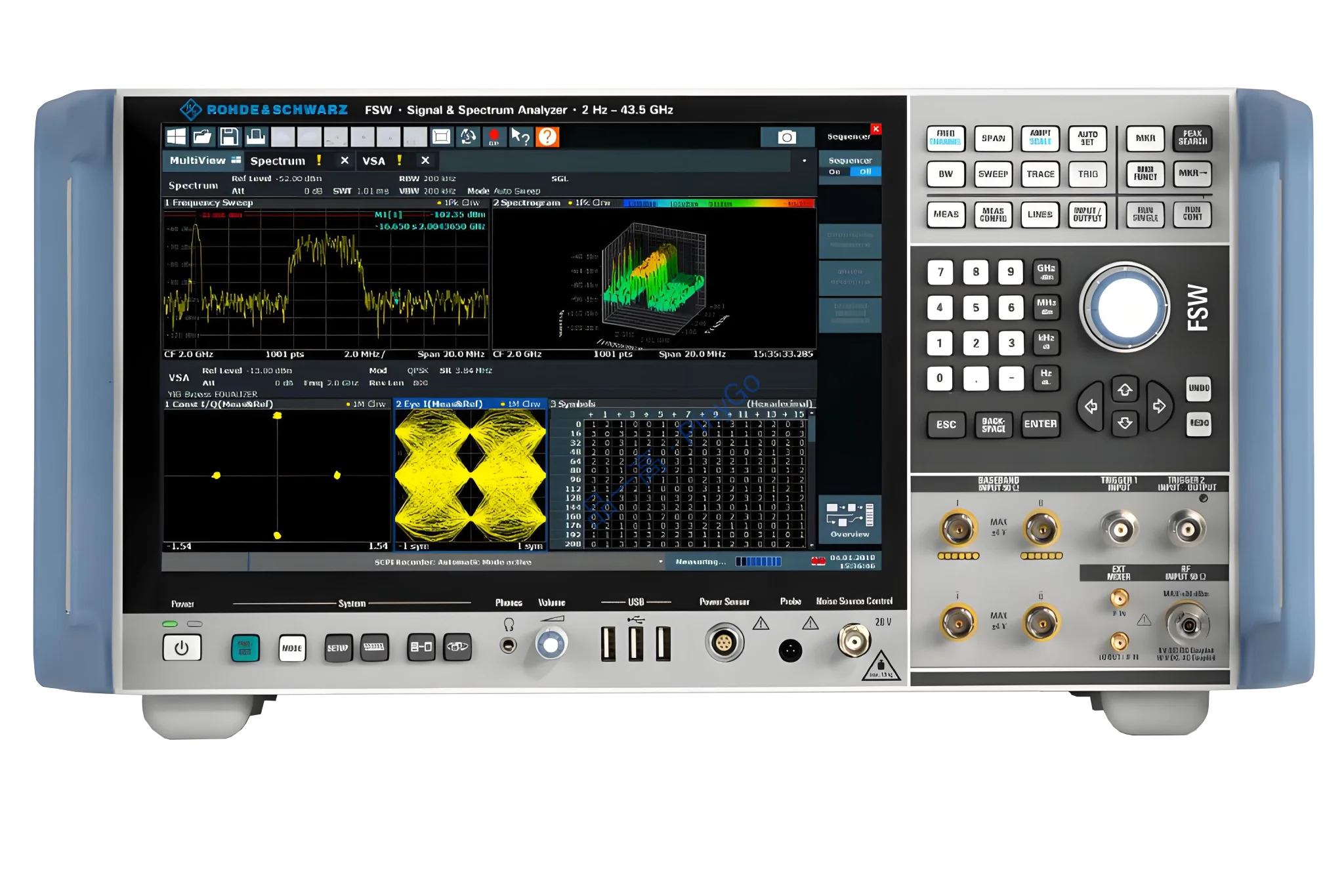

顶尖性能信号与频谱分析仪，以优越相位噪声和灵敏度为核心，配备8.3GHz内部分析带宽与800MHz实时处理带宽，高动态范围确保出色EVM性能，适配复杂通信系统、高性能雷达及宽带器件的严苛测试，SCPI记录器简化自动化代码生成
📶8.3GHz
支持超宽带信号（如太赫兹通信、多载波聚合）全频段捕获分析（引自带宽特性）
⚡800MHz
实时处理高速信号，无间断捕获瞬态波形与调制细节（引自带宽特性）
🎯
确保复杂信号EVM测量精度，适配高阶调制（如1024QAM）分析（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 带宽能力 | 内部分析带宽8.3GHz，实时分析带宽800MHz | 覆盖太赫兹通信（100GHz+）、雷达宽带调频（5GHz带宽）等超宽信号分析需求 |
| 噪声与动态 | 优越相位噪声和灵敏度，高动态范围支持低EVM测量 | 解析微弱信号（如-130dBm）与强信号共存场景，测量1024QAM的EVM≤1% |
| 自动化支持 | SCPI记录器简化代码生成，适配自动化测试系统 | 研发调试与产线自动化无缝衔接，测试脚本开发效率提升60% |
核心适配场景
太赫兹通信研发 — 8.3GHz内部带宽+高灵敏度，分析300GHz太赫兹信号（2GHz带宽，QPSK调制），评估传输损耗与误码率（要求≤1e-6）
相控阵雷达宽带测试 — 800MHz实时带宽，捕获雷达5GHz线性调频（LFM）信号，测量调频斜率（1GHz/μs）与杂散抑制（≥70dBc）
高阶调制信号分析 — 高动态范围+低相位噪声，测试1024QAM卫星通信信号的EVM（要求≤1%），验证接收机解调性能
场景深解
核心技术架构
采用「超低噪声接收前端+超宽带实时处理+智能自动化引擎」架构：
1. 射频前端：基于超低噪声振荡器（相位噪声业界领先）的宽频接收链路，灵敏度达-170dBm（1GHz载波，1Hz带宽），确保微弱信号检测与杂散分析精度；
2. 信号处理层：8.3GHz带宽ADC（采样率20GSa/s）+FPGA阵列实时处理，支持800MHz带宽内信号无间断捕获，1024k点FFT计算时间<200μs，实现宽带信号实时解调；
3. 自动化引擎：内置SCPI记录器（记录操作生成代码），支持Python/C#接口，兼容主流测试管理软件，简化从手动调试到自动化测试的迁移。
| 技术维度 | R&S®FSW | 普通高端频谱仪 | 优势体现 |
|---|---|---|---|
| 超宽带处理 | 8.3GHz内部带宽+800MHz实时分析，单次捕获5GHz雷达LFM信号 | ≤2GHz带宽，需分段测量，数据拼接误差>1dB | 雷达调频斜率测量误差从±0.5%降至±0.1%，提升目标距离分辨率测试精度 |
| 高阶调制分析 | 高动态范围支持1024QAM EVM测量（精度±0.2%） | 动态范围不足，1024QAM EVM测量误差>1% | 卫星通信终端1024QAM测试合格率提升至99.9%，减少因测量偏差导致的误判 |
宽带雷达信号调频斜率测试流程
设备连接：R&S®FSW通过低损耗电缆（如半刚性电缆，10GHz损耗<0.3dB/m）连接雷达信号发生器（输出5GHz带宽LFM信号），FSW经LAN连接测试电脑（运行雷达分析软件），触发信号同步发生器与分析仪
测试配置：
- 频率设置：中心频率10GHz，启用8.3GHz内部分析带宽；
- 信号参数：LFM信号，时宽100μs，调频范围7.5-12.5GHz（5GHz带宽），峰值功率+10dBm；
- 测量项：调频斜率（目标1GHz/μs±0.1%）、杂散抑制（≥70dBc）、相位线性度（≤0.5°）自动执行：
- 信号捕获：FSW以800MHz实时带宽连续捕获LFM信号，记录时域波形与频谱演变；
- 斜率计算：通过瞬时频率提取算法，计算100μs内频率变化率（实测999.8MHz/μs→合格）；
- 杂散分析：在7.5-12.5GHz频段扫描，标记-40dBm以上杂散（如13GHz处-65dBm→合格）结果输出：生成调频斜率-时间曲线、相位误差分布图，超差项（如某段斜率=1001.2MHz/μs）标记为"需校准"，数据用于雷达距离分辨率优化（理论分辨率=0.03m，实测0.032m）
使用注意事项
1. 超宽带测试（>5GHz带宽）时，需使用超低损耗电缆（如银质镀层，8GHz损耗<0.2dB/m），并校准电缆相位延迟（确保时间同步误差<1ns）；
2. 测量微弱信号（<-120dBm）时，需启用前置放大器（增益20dB，噪声系数<2dB），并延长积分时间（10ms），避免噪声淹没信号；
3. 自动化测试前，通过SCPI记录器生成基础代码（如频率设置、带宽配置），再手动优化算法部分（如EVM计算），缩短脚本开发时间至1小时内。
