技术速览

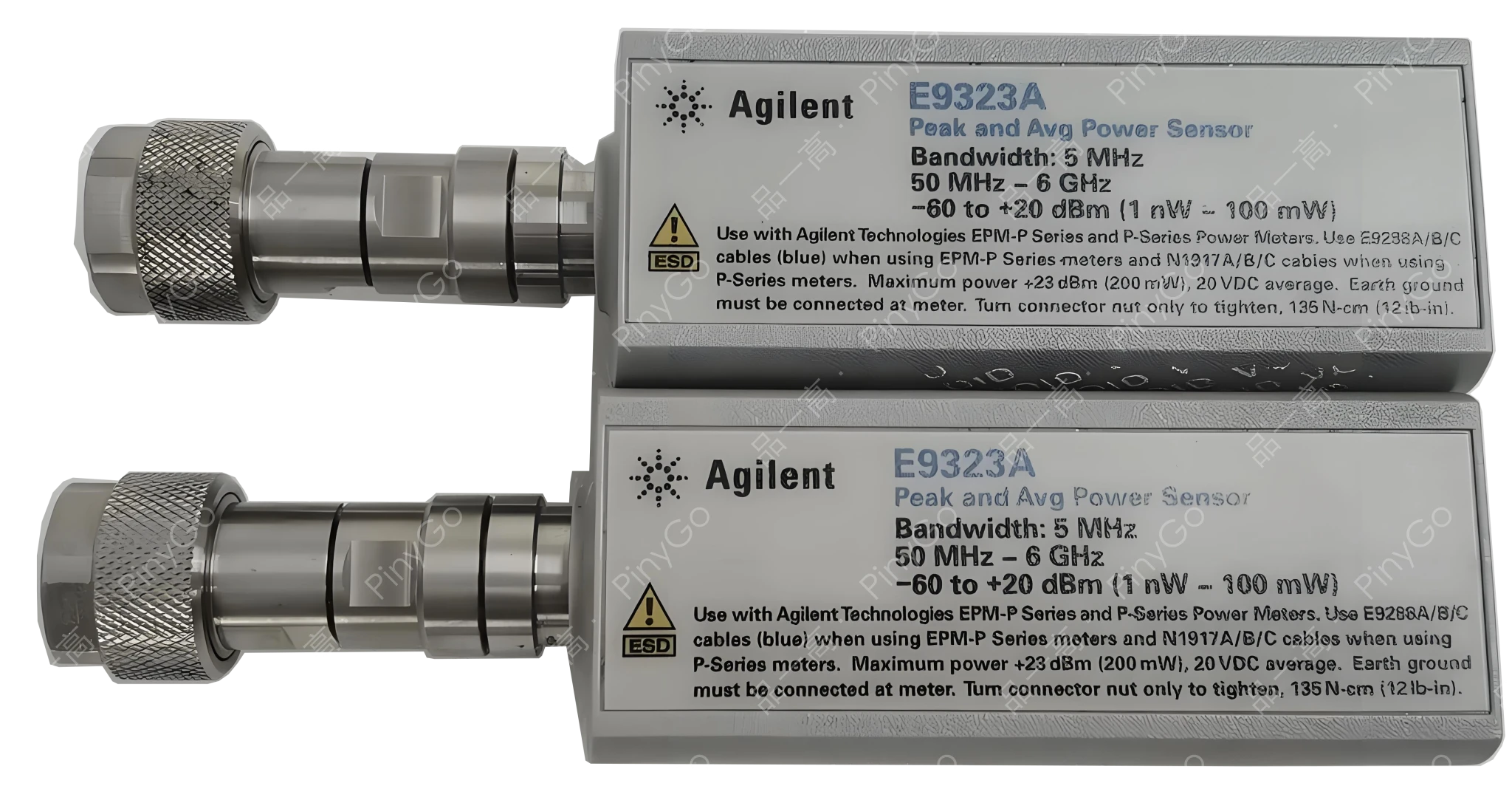

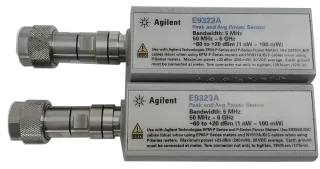

3G制式优化功率传感器，5MHz视频带宽适配W-CDMA/cdma2000信号，1000读数/秒高速测量（GPIB接口），宽动态范围+EEPROM校准存储，兼容EPM-P/P系列功率计，适配3G设备量产测试
📡5MHz
适配W-CDMA/cdma2000信号带宽，确保调制信号平均功率测量准确（引自特性）
⚡1000
GPIB接口每秒1000个校正读数，满足3G设备高吞吐量产需求（引自特性）
🔗
适配EPM-P（E4416A/17A）和P系列（N1911A/12A）功率计（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 视频带宽 | 5MHz，适配W-CDMA/cdma2000信号特性 | 准确测量3G制式宽带调制信号的平均功率（如W-CDMA的3.84MHz码片速率） |
| 测量速度 | 1000读数/秒（GPIB接口，经校正） | 3G手机量产线测试效率提升，单小时可测36万台设备 |
| 校准存储 | EEPROM存储校准因子、温度/带宽校正数据 | 全温区测量精度稳定，减少环境影响（误差≤±0.2dB） |
核心适配场景
W-CDMA手机量产测试 — 5MHz视频带宽精准匹配3.84MHz码片速率信号，1000读数/秒速度快速测量发射功率（-50至+24dBm），适配3G功能机产线
cdma2000模块校准 — EEPROM存储温度校正数据，在-10至+55°C环境下稳定测量模块发射功率（典型-30至+15dBm），确保通信链路一致性
3G基站前级测试 — 宽动态范围+精密N型连接器，测量基站前级功放输出功率（-20至+20dBm），兼容EPM-P系列功率计构建自动化测试系统
场景深解
核心技术架构
采用「3G信号优化前端+高速数据传输+智能校准引擎」架构：
1. 射频前端：5MHz视频带宽设计，精准匹配W-CDMA（3.84MHz码片速率）和cdma2000（1.2288MHz码片速率）的信号带宽特性，确保宽带调制信号的平均功率测量无失真；
2. 数据传输：高速GPIB接口（传输速率≥1MB/s）配合专用数据压缩算法，实现1000读数/秒的实时测量，满足量产线对测试节拍的严苛要求；
3. 校准引擎：EEPROM非易失性存储全频段校准因子（每50MHz一个校准点）、温度补偿曲线（-10至+55°C）及带宽校正数据，上电自动加载，确保不同环境下的测量精度稳定。
| 技术维度 | 本传感器（5MHz视频带宽） | 通用窄带功率传感器（<1MHz带宽） | 优势体现 |
|---|---|---|---|
| 3G信号适配 | 5MHz带宽匹配W-CDMA/cdma2000信号，测量误差<0.2dB | 带宽不足导致信号截断，测量误差>1dB | 3G设备功率测试合格率提升至99.8%，减少因测量偏差导致的误判 |
| 量产效率 | 1000读数/秒，单模块测试时间<0.5秒 | ≤100读数/秒，单模块测试时间>5秒 | 3G手机量产线日产能提升900%，从1万台增至10万台 |
W-CDMA手机发射功率量产测试流程
设备连接：功率传感器通过精密N型电缆连接W-CDMA手机测试座（射频端口），传感器经GPIB连接E4416A功率计主机，主机LAN口对接产线MES系统，触发信号同步手机开机与测试序列
测试配置：
- 信号设置：W-CDMA频段（2100MHz），3.84MHz码片速率，HPSK调制；
- 测量参数：平均发射功率（范围-50至+24dBm，精度要求±1dB）；
- 速度配置：启用高速模式（1000读数/秒），单次测试取5个读数平均值自动执行：
- 手机激活：发送AT指令让手机进入连续发射状态（功率等级从PL0至PL15）；
- 高速测量：功率计每秒采集1000个数据，实时计算平均功率，与规格比对；
- 数据上传：超差项（如PL5功率=+17dBm<标准+18dBm）标记并上传MES，触发分选机制结果输出：生成手机功率-等级曲线，合格手机流入包装工序，不合格品分类（硬件故障/软件校准偏差），测试数据支持批次质量分析（如某批次合格率98.5%）
使用注意事项
1. 测试W-CDMA信号时，需确保视频带宽设置为5MHz（默认值），避免因带宽不足导致测量偏差（错误设置1MHz带宽会使误差增至>0.5dB）；
2. 高速测量模式下（1000读数/秒），GPIB线缆长度需≤2米，且需使用屏蔽线缆，避免电磁干扰导致数据丢包（建议配合GPIB中继器扩展距离）；
3. 每季度需通过E4416A功率计对传感器进行校准验证，确保EEPROM存储的校准因子未漂移（偏差应<0.1dB，超限时需重新校准）。
