技术速览

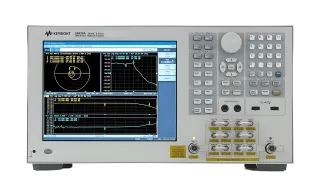

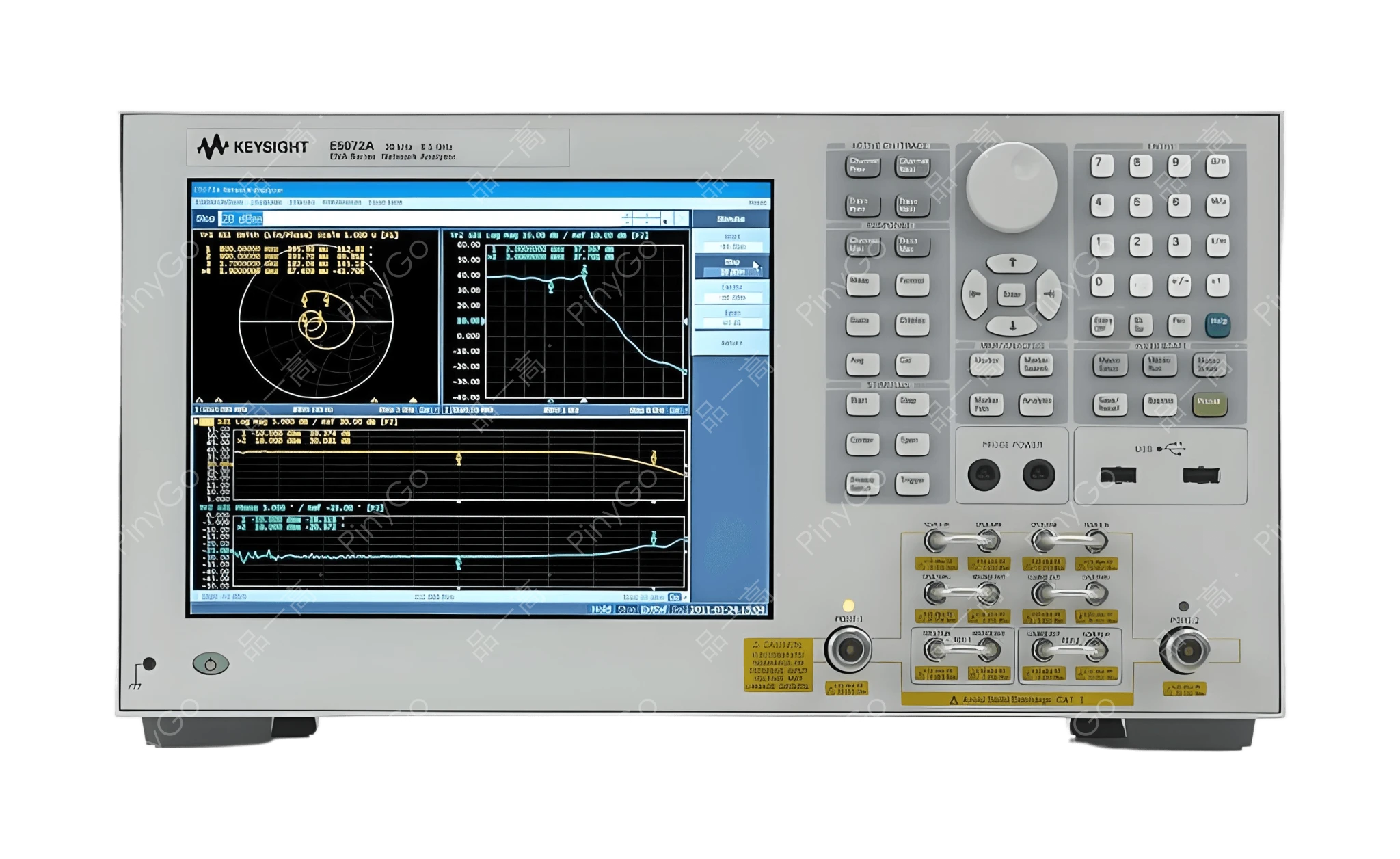

30kHz-8.5GHz宽频矢量网络分析仪（2端口），151dB超宽动态范围，7ms极速测量，适配有源/无源器件全流程表征（从研发到量产）
📡8.5GHz
30kHz-4.5GHz/8.5GHz可选，适配射频/微波器件测试（引自输入描述）
⚡7ms
401点全2端口校准仅7ms，量产吞吐量提升5倍（引自输入参数）
📊151dB
精准测量强衰减网络与低噪声器件（引自输入特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 30kHz-4.5GHz/8.5GHz（2端口） | 覆盖WiFi（2.4/5GHz）、5G FR1（<6GHz）器件测试需求 |
| 稳定性 | 温度稳定度0.005dB/°C，信号源功率范围-109至+20dBm | 减少环境温度影响，延长校准周期，降低维护成本 |
| 测量能力 | 支持有源（如大功率放大器）和无源器件（如滤波器）测试 | 单台设备满足多类型器件表征，简化测试系统配置 |
核心适配场景
大功率放大器研发 — 宽功率范围（-109至+20dBm）+151dB动态范围，精准测量非线性特性（如P1dB压缩点）
高吞吐量产线 — 7ms极速测量+高稳定性，单小时可完成>5万次滤波器测试（基于速度参数）
场景深解
核心技术架构
采用「可配置信号路径+高稳定接收系统+极速校准引擎」架构：
1. 信号源层：宽功率范围（-109至+20dBm）射频源，支持线性/对数扫频，输出功率温度系数<0.001dB/°C（确保长期稳定性）；
2. 接收层：低噪声接收机（噪声系数<8dB）配合18位ADC，实现151dB动态范围，可同时测量微弱反射信号（-130dBm）和强传输信号（+20dBm）；
3. 校准层：直接探测信号路径（源→桥接→端口→接收机），减少中间损耗，配合快速校准算法（7ms/401点），兼顾精度与效率。
| 技术维度 | E5072A（8.5GHz） | 同类中速网络分析仪 | 优势体现 |
|---|---|---|---|
| 测量效率 | 7ms/401点（全2端口校准） | ≥50ms/401点 | 量产测试单日产能提升600%（基于8小时工作制） |
| 动态范围 | 151dB（典型值） | ≤120dB | 可测量高隔离度器件（如60dB衰减器），精度提升30% |
5GHz WiFi功率放大器测试流程
设备连接：E5072A端口1接放大器输入端（通过衰减器保护仪器），端口2接输出端，外部直流电源通过偏置T型接头为放大器供电，完成全频段校准（30kHz-8.5GHz）
测试配置：
- 频率设置：中心频率5GHz，扫频范围4.9-5.1GHz（WiFi 5GHz信道）；
- 功率扫描：信号源从-50dBm线性升至+20dBm（步长1dB），测量放大器增益（要求25±1dB）、P1dB压缩点（要求≥+27dBm）；
- 速度优化：启用快速测量模式（7ms/401点），IFBW设为1kHz（平衡噪声与分辨率）自动执行：
- 线性区测试：小信号（-50至-10dBm）下测量增益平坦度（要求±0.5dB）；
- 非线性测试：大功率（>0dBm）下记录P1dB点，通过151dB动态范围捕捉微弱谐波（如二次谐波10GHz的抑制量≥40dB）结果输出：生成增益-输入功率曲线、P1dB压缩点报告，超差项（如增益23dB）自动标红，数据通过LAN上传至研发数据库，支持与设计仿真值比对
使用注意事项
1. 测试大功率放大器（输出>20dBm）时，必须在端口2串联≥30dB衰减器（功率容量≥50W），避免损坏接收机（输入耐受功率通常<+20dBm）；
2. 环境温度波动较大（>5°C/小时）时，建议开启"温度补偿"功能（通过VBA脚本调用内部温度传感器数据），确保0.005dB/°C稳定度有效；
3. 长期测量低电平信号（<-100dBm）时，需预热仪器30分钟以上，并关闭无关射频源（减少电磁干扰），测量误差可控制在±0.1dB内。
