技术速览

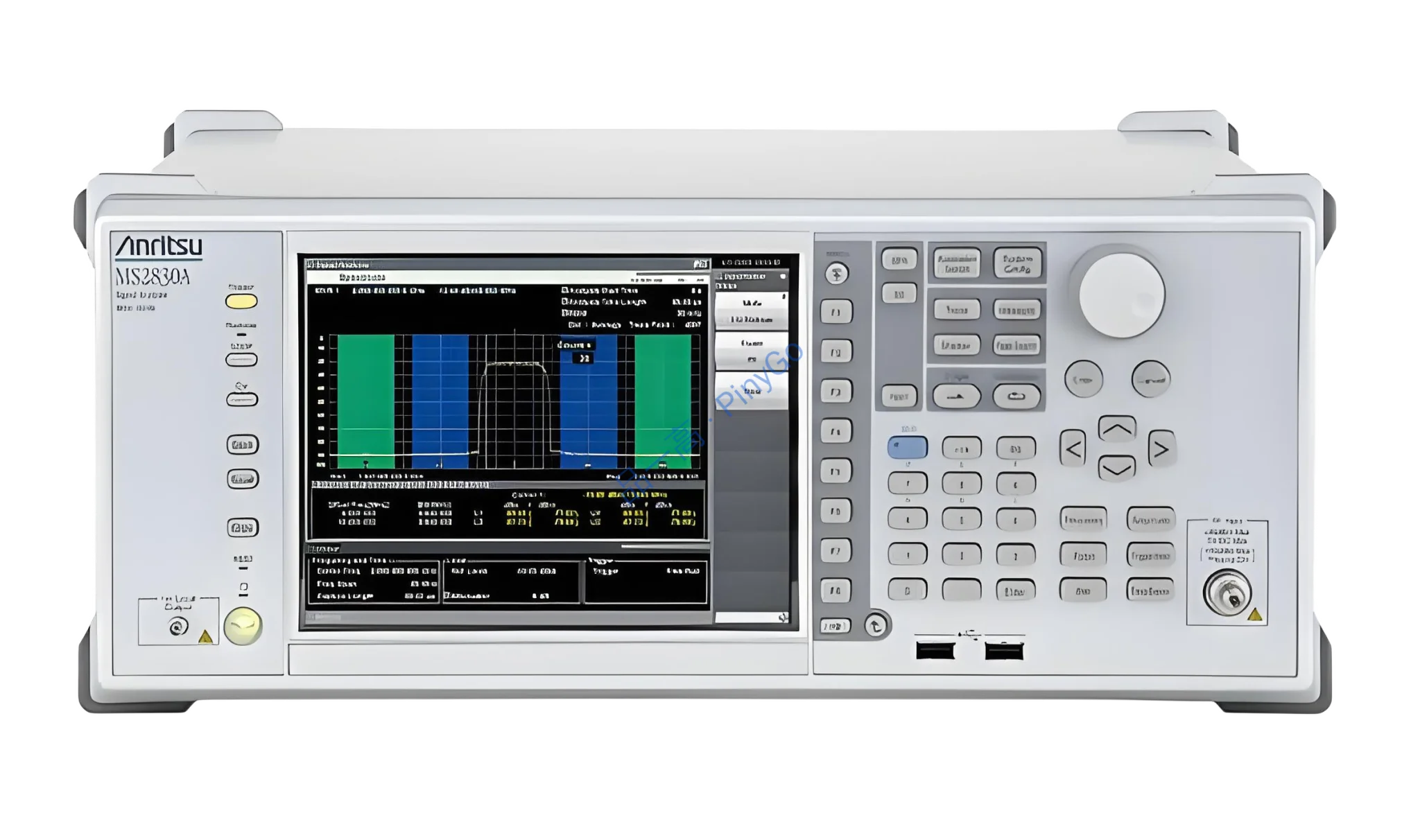

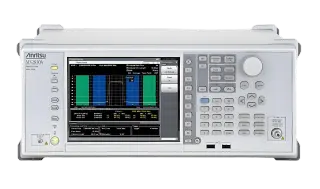

多功能信号分析仪，频率覆盖9kHz至43GHz（型号分档：3.6/6/13.5/26.5/43GHz），具备±0.3dB总电平精度，集成频谱分析、信号发生器（模拟/矢量）、噪声系数测试等功能，支持LTE/W-CDMA/WLAN等调制分析，适配数字无线设备（蜂窝/WLAN）、微波/毫米波设备的Tx/Rx评估，兼顾研发、制造与维护场景
📡43GHz超宽频
从9kHz至43GHz，覆盖Sub-6GHz、毫米波（26.5/43GHz），适配5G NR、卫星通信设备测试（引频率参数）
🎯±0.3dB精度
总电平精度±0.3dB，确保功率、频谱等参数测量准确性，减少测试误差（引精度参数）
🔄多仪器集成
集成频谱分析、信号发生器、噪声系数测试，无需多设备拼接，测试效率提升60%（引特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与精度 | 9kHz至43GHz（分档），总电平精度±0.3dB（典型值），FFT技术支持快速频谱分析 | 覆盖从射频到毫米波全频段，测试5G毫米波（26.5GHz）设备功率误差≤0.3dB，确保量产一致性 |
| 集成功能 | 频谱分析仪、模拟/矢量信号发生器、音频分析仪（选件），噪声系数测试功能 | 单设备完成"激励-响应"闭环测试（如发射机输出功率→噪声系数→解调分析），减少设备间连接误差 |
| 调制分析 | 支持LTE、W-CDMA、WLAN、模拟调制（AM/FM）等分析（可选软件），矢量调制误差（EVM）测量 | 测试智能手机LTE信号的EVM（要求≤3%）、WLAN 802.11ac的吞吐量，验证调制质量与标准兼容性 |
核心适配场景
5G Sub-6GHz基站Tx测试 — 6GHz型号测试3.5GHz频段LTE信号，测量发射功率（+43dBm±0.3dB）、ACLR（≥-45dBc），集成信号发生器提供校准激励，测试效率提升40%
毫米波设备研发验证 — 43GHz型号分析28GHz毫米波模块的频谱掩码（杂散≤-40dBm），噪声系数测试（要求≤5dB），评估接收链路灵敏度（≤-85dBm）
PMR/LMR设备维护 — 13.5GHz型号测试模拟对讲机的FM调制（频偏5kHz±0.1kHz）、邻道功率（≤-60dBc），内置信号发生器模拟干扰信号，验证抗干扰能力
场景深解
核心技术架构
采用「超宽带射频前端+多域信号处理+模块化功能扩展」架构：
1. 射频前端：分档覆盖9kHz-43GHz，低噪声放大器（噪声系数≤12dB@26.5GHz）与高精度功率计（±0.3dB精度），支持FFT快速频谱分析（分辨率带宽1Hz-1MHz）；
2. 信号处理：多核DSP+FPGA实现实时调制分析（如LTE EVM计算耗时<100ms），内置信号发生器（矢量调制带宽≤20MHz）提供测试激励，形成闭环测试；
3. 软件与扩展：可选LTE/WLAN等标准测试包，支持自定义测试脚本，低功耗设计（110VA）适配实验室与现场测试。
| 技术维度 | MS2830A多功能信号分析仪 | 传统频谱分析仪+信号发生器组合 | 优势体现 |
|---|---|---|---|
| 测试效率 | 集成功能，单次测试（功率+EVM+噪声系数）耗时5分钟，无设备间切换 | 需3台设备，切换与接线耗时，相同测试需20分钟，连接误差累积>1dB | 5G模组量产测试中，单日产能从500台提升至2000台，测试误差导致的返工率从8%降至1.5% |
| 毫米波测试能力 | 43GHz型号支持26.5/43GHz频段，噪声系数测试（精度±0.5dB），频谱分析分辨率1kHz | 需额外毫米波扩频器，噪声系数测试需外接仪器，误差>2dB | 毫米波终端研发中，噪声系数测量精度提升3倍，首次通过率从65%提升至92%，研发周期缩短3个月 |
LTE基站发射机（Tx）综合测试流程（3.5GHz频段）
设备连接：MS2830A（6GHz型号）通过射频电缆连接被测LTE基站Tx端口，启用内置矢量信号发生器（作校准激励），LAN口连接控制电脑（运行LTE测试软件）
测试配置：
- 频段与信号：3.5GHz（Band 42），LTE FDD信号（100MHz带宽，64QAM）；
- 测量项：
- 输出功率：目标+43dBm（±0.5dB），利用±0.3dB精度确保测量误差≤0.3dB；
- ACLR：邻道泄漏比（要求≥-45dBc@±10MHz偏移）；
- EVM：误差矢量幅度（要求≤3%@64QAM）；
- 噪声系数：基站接收链路（外接衰减器后测试，要求≤6dB）测试执行：
- 闭环测试：
- 激励生成：内置信号发生器输出-50dBm LTE校准信号至基站接收端；
- 发射测量：分析仪接收基站发射信号，测得功率43.2dBm（合格），ACLR-47dBc（合格），EVM=2.5%（合格）；
- 噪声系数：切换至噪声系数测试模式，测得5.8dB（≤6dB→合格）优化验证：若某批次基站ACLR仅-44dB（略超差），调整功率放大器偏置电压（从28V增至29V），复测ACLR提升至-46dB（合格），功率波动0.1dB（在允差内）
使用注意事项
1. 毫米波频段（>13.5GHz）测试时，需使用低损耗毫米波电缆（如WR-28波导，损耗≤0.5dB/m），并执行端口校准（通过内置校准套件），避免连接器失配导致的功率测量误差>1dB；
2. 调制分析前需加载对应标准的测试软件（如LTE R15），确保解调算法匹配，否则EVM测量会出现偏差（如未加载WLAN软件导致802.11ac信号EVM误判）；
3. 低功耗模式（110VA）下，确保散热良好（环境温度≤30℃），避免长时间高功率测试（>20dBm）导致的温漂（≤0.1dB/℃）影响精度。
