技术速览

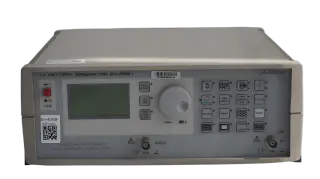

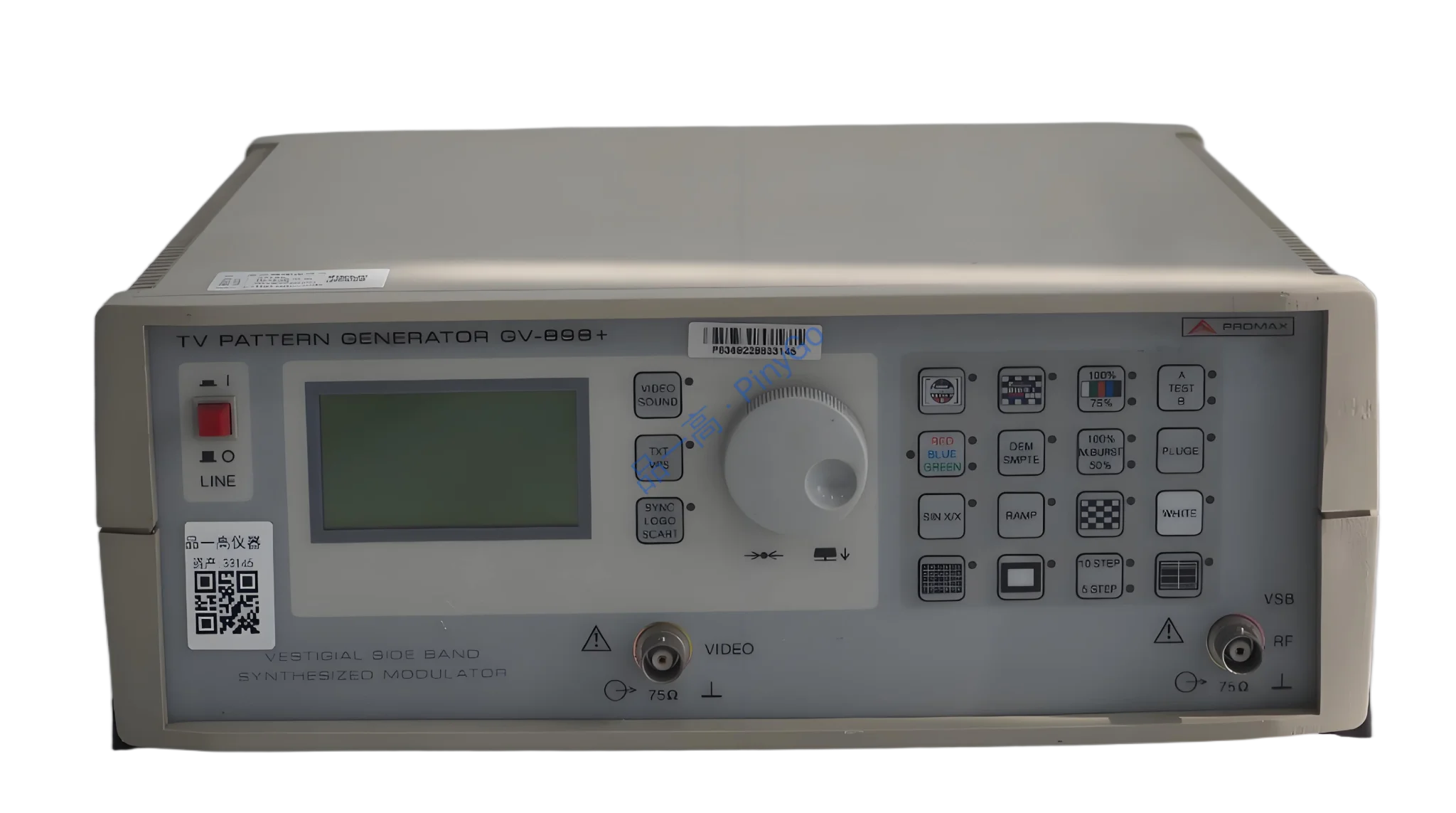

高级仿真电视信号产生器，提供37种测试图案，支持4:3/16:9格式，配备YPbPr色差端子等多接口，32个记忆单元快速调用配置，适配电视/录像机/家庭影院的诊断测试，支持多标准制式与遥控操作
🖼️37种
覆盖电视/影院设备全面诊断，含VITS测试信号等专业图案（引自特性）
🔌
含YPbPr色差端子，适配大屏幕液晶/等离子电视（引自特性）
💾32记忆
保存常用测试配置，减少重复设置时间（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 测试能力 | 37种测试图案，支持4:3/16:9格式，附加电子圆、台标插入，VITS测试信号 | 全面诊断显示设备的几何失真、色彩还原、分辨率等指标（如液晶电视的灰阶响应） |
| 接口与调制 | YPbPr色差、RGB、SCART、S-VHS输出，残差边带调制，NICAM丽音/Zweiton伴音 | 适配新旧设备测试，如老式CRT电视（SCART）与现代4K液晶（YPbPr） |
| 操作与存储 | 32个记忆单元保存配置，RS-232遥控，多标准多制式支持 | 产线测试换型时间缩短60%，支持自动化测试系统集成 |
核心适配场景
电视生产出厂测试 — 用37种图案测试4K液晶电视：网格图案检查几何失真（偏差≤1%），灰度阶图案验证亮度均匀性（差异≤5%），通过32记忆单元快速切换不同尺寸机型配置
家庭影院系统调试 — 输出YPbPr色差信号+NICAM丽音，测试功放与投影的音视频同步（延迟≤100ms），电子圆图案校准画面中心对齐
维修站故障诊断 — 用VITS测试信号检测录像机的信号处理电路，通过残差边带调制信号验证电视调谐器灵敏度（接收门限≤50dBμV）
场景深解
核心技术架构
采用「多制式信号生成+灵活接口适配+配置记忆优化」架构：
1. 信号生成层：基于数字信号处理器（DSP）生成37种测试图案（如网格、灰度阶、彩条），支持4:3/16:9格式转换，集成VITS测试信号（含同步脉冲、色同步信号），确保信号符合国际电视标准（如PAL/NTSC/SECAM）；
2. 调制与输出：残差边带调制（适合RF输出），音频支持NICAM丽音（数字音频）和Zweiton（双声道），视频接口涵盖YPbPr（高清色差）、RGB、SCART等，兼容新旧显示设备；
3. 控制与存储：32个非易失性记忆单元保存测试配置（图案+格式+接口参数），RS-232接口支持外部控制（如通过电脑编程实现自动化测试），简化多场景切换操作。
| 技术维度 | GV-898+ | 基础电视信号发生器 | 优势体现 |
|---|---|---|---|
| 测试覆盖度 | 37种图案+多格式+台标/电子圆附加，覆盖95%电视故障诊断场景 | ≤10种基础图案，无格式切换，仅能测试显示基本功能 | 电视维修站故障检出率从60%提升至98%，减少二次返修 |
| 产线适配性 | 32个配置记忆+RS-232遥控，换型时间<30秒，支持自动化测试 | 无记忆功能，换型需手动设置，耗时>5分钟，仅支持手动测试 | 电视组装线日产能提升30%，从800台增至1040台，节省3名操作员人力 |
4K液晶电视出厂画质测试流程
设备连接：GV-898+通过YPbPr色差线连接4K液晶电视（HDMI转YPbPr适配器），音频输出接电视扬声器，RS-232线连接产线测试主机，调用预存"4K 16:9"配置（记忆单元1）
测试配置：
- 图案序列：彩条（色彩还原）→灰度阶（亮度均匀性）→网格（几何失真）→动态清晰度（运动模糊）；
- 格式设置：16:9宽屏，分辨率3840×2160（通过VITS信号同步）；
- 附加功能：所有图案附加电子圆（检查画面中心对齐），插入台标A（测试OSD叠加）自动执行：
- 色彩测试：彩条图案输出，检测红/绿/蓝三原色偏差（要求ΔE≤3），超差标记"色域校准不良"；
- 几何测试：网格图案测量边缘畸变（要求≤1像素），如右上角偏移2像素→标记"面板安装偏差"；
- 动态测试：1080p运动画面（30fps），检测拖影长度（要求≤2像素），达标判定"通过"结果记录：测试主机自动保存各项目数据（如"灰度阶亮度差异3%"），生成画质合格报告，不合格品自动分流至返工区，返工指导明确（如"需调整背光驱动电流"）
使用注意事项
1. 连接YPbPr色差端子时需确保线缆对应（Y接亮度、Pb接蓝色差、Pr接红色差），错接会导致画面偏色（如无红色），需通过彩条图案校准；
2. 存储配置时需记录详细信息（如"32寸PAL制 网格图案"）并对应记忆单元编号，避免调用错误配置（如误调用NTSC格式导致画面滚动）；
3. 测试NICAM丽音时需确保电视音频制式匹配（如PAL-I地区选NICAM B/G），否则会出现无声或杂音，可通过音频测试 tone 信号验证。
