技术速览

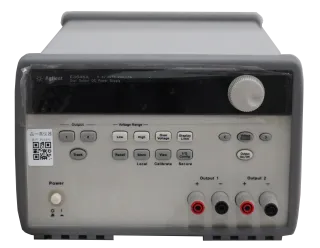

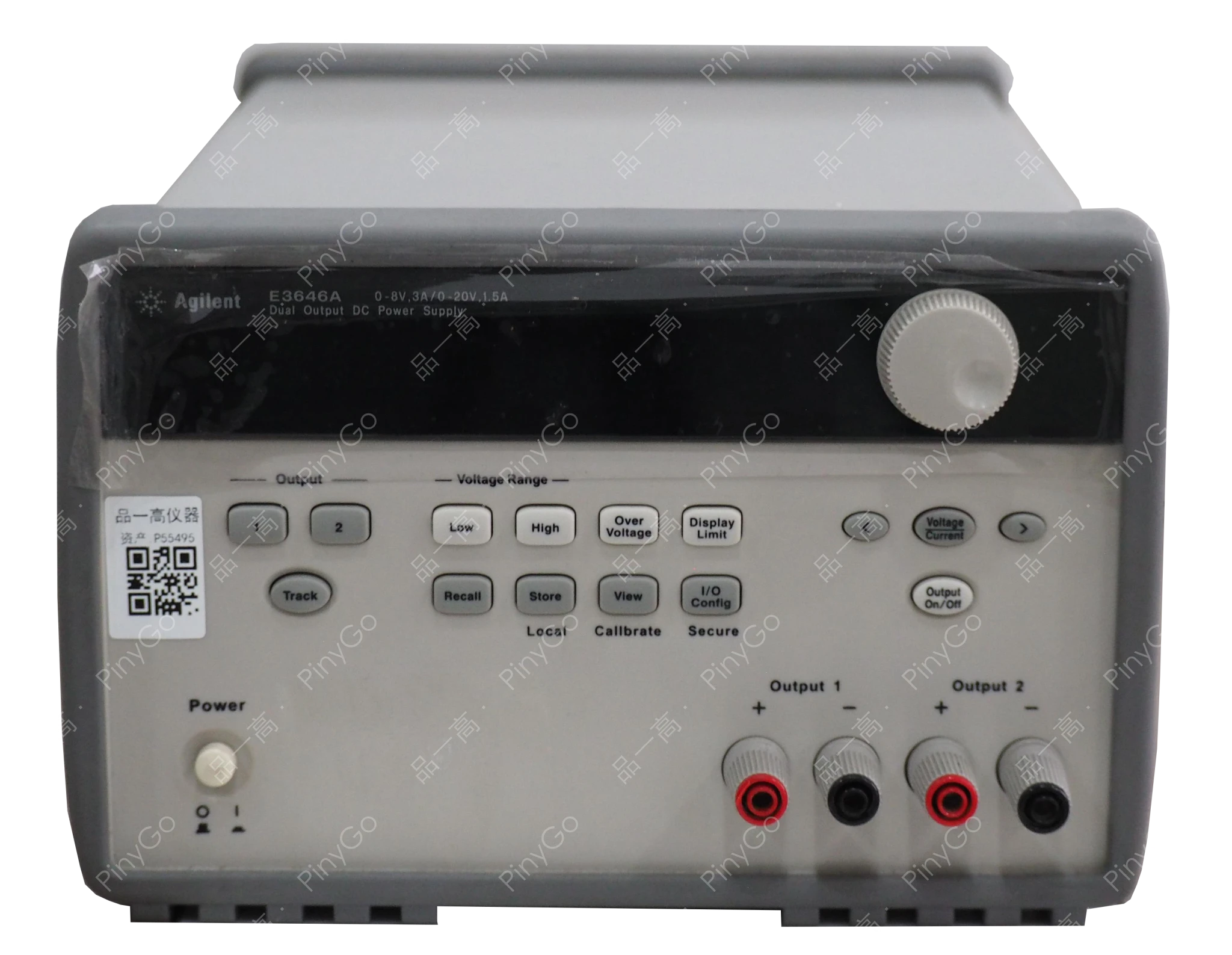

60W双路独立输出（8V/3A + 20V/1.5A），高精度编程控制，支持GPIB/RS232自动化，适配电子设备双电源测试场景
🔌×2
8V/3A（大电流）+20V/1.5A（高电压），独立控制（引自输入描述）
📐
电压精度<0.05%+10mV，电流精度<0.2%+10mA（引自输入参数）
🤖
支持GPIB/RS232接口，可集成测试系统（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 输出范围 | 输出1：0-8V/3A 输出2：0-20V/1.5A | 单台设备满足高低压/大小电流测试需求 |
| 纹波噪声 | 电压：<5mVpp/0.5mVrms 电流：<4mArms | 确保敏感电路（如传感器、MCU）稳定工作 |
| 控制接口 | GPIB、RS232 | 适配自动化测试系统，支持远程编程控制 |
核心适配场景
双电源电路研发 — 为需要高低压双路供电的电路板（如MCU+传感器模块）提供稳定电源，8V/3A满足大电流外设，20V/1.5A适配核心芯片（基于输出范围）
自动化测试系统 — 通过GPIB接口集成到产线，自动切换电压电流（如0-8V步进测试），提升测试效率（引自输入"自动化执行测试"特性）
场景深解
核心技术架构
采用「双路独立稳压模块+高精度闭环控制」架构：
1. 功率层：两路输出由独立DC-DC转换器供电，输出1（8V/3A）采用低压大电流设计（MOSFET同步整流），输出2（20V/1.5A）侧重高压稳定性（线性调整率<0.01%/V）；
2. 控制层：16位DAC实现电压/电流编程（分辨率8V/65536≈122μV），配合高精度ADC（16位）实时监测输出（采样率1kHz），通过PID闭环控制确保偏差<0.05%；
3. 噪声抑制：多级LC滤波网络（截止频率10kHz）+ 低噪声基准源（噪声<1μVrms），将纹波控制在5mVpp以内（适合射频模块等噪声敏感场景）。
| 技术维度 | E3646A | 普通双路电源 | 优势体现 |
|---|---|---|---|
| 编程精度 | 电压<0.05%+10mV | 通常>0.1%+50mV | 满足精密电路测试（如传感器校准），误差降低50%+ |
| 噪声控制 | <5mVpp纹波 | 通常>10mVpp | 避免噪声干扰高速信号（如SPI/I2C通信） |
双路供电传感器模块测试流程
设备连接：输出1（8V/3A）连接传感器供电端（如电机驱动模块），输出2（20V/1.5A）连接主控MCU（如STM32H7），GPIB线连接上位机（控制电源编程）
参数配置：上位机通过SCPI指令设置：
- 输出1：电压8V，电流限制3A（模拟传感器满负载）；
- 输出2：电压3.3V（从20V范围调节），电流限制500mA（MCU典型功耗）动态测试：
- 步骤1：输出1从0V线性升至8V（1V/步，每步停留2秒），记录传感器启动电压阈值；
- 步骤2：输出2保持3.3V，输出1加载3A电流，测量MCU供电电压稳定性（波动应<50mV）；
- 步骤3：通过示波器监测输出纹波（确保<5mVpp，避免传感器数据漂移）数据记录：电源通过RS232反馈实时电压/电流值，上位机自动生成测试报告（含阈值、稳定性、纹波数据）
使用注意事项
1. 双路同时满负载（8V/3A + 20V/1.5A = 60W）时，需确保散热良好（建议环境温度<30℃），避免长时间高温影响精度；
2. 连接高频电路（如射频模块）时，输出线需加磁环（抑制EMI），并缩短引线长度（<30cm）以减少纹波放大；
3. GPIB控制时，需安装对应驱动（如Keysight IO Libraries），并注意地址设置（避免与其他GPIB设备冲突）。
