技术速览

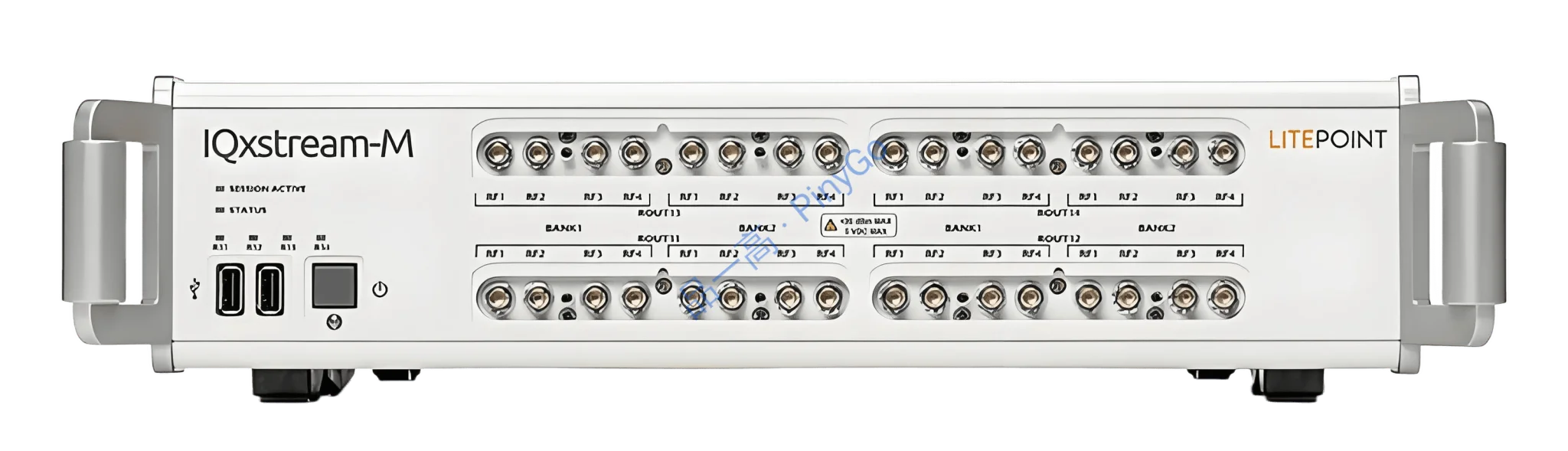

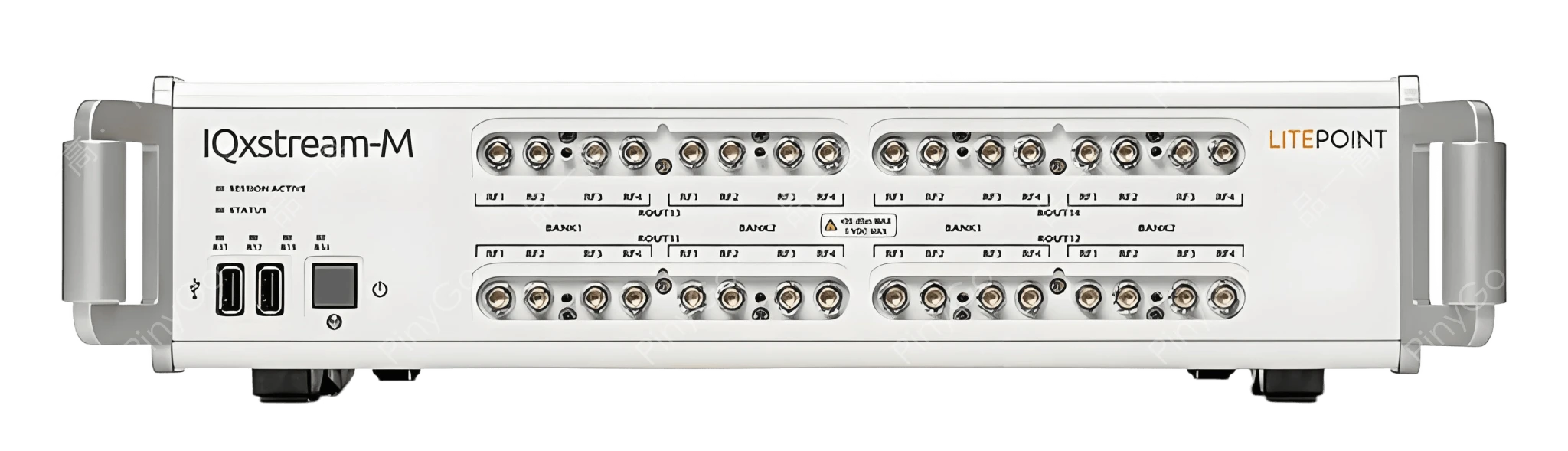

超紧凑多待测物（Multi-DUT）无线测试系统，支持同时测试多个2G/3G/4G智能设备（智能手机、平板、IoT蜂窝模块），覆盖蜂窝（LTE/NB-IoT等）、Wi-Fi、蓝牙、LPWAN等多技术，适配生产环境的高效校准与综合测试，显著提升量产产能
📱多DUT测试
同时测试多个设备，生产环境吞吐量提升3-5倍（引自多待测物特性）
🔗全技术覆盖
涵盖蜂窝（LTE/NB-IoT）、Wi-Fi、蓝牙、LPWAN等20+无线技术（引自技术选项）
🏭产线适配
超紧凑设计适合产线密集布局，维护简单，降低场地成本（引自产品定位）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 多DUT能力 | 支持同时测试多个设备（具体数量依配置），并行执行校准与功能测试 | 智能手机量产线每小时产能提升200%，从500台增至1500台，设备投资回报率提升 |
| 技术覆盖 | 蜂窝（2G/3G/4G/LTE NB-IoT）、Wi-Fi（802.11a/b/g/n/ac等）、蓝牙5.x、Zigbee、LPWAN（Sigfox/LoRa）、导航（GPS/GLONASS） | 一站式测试多模设备（如支持LTE+Wi-Fi+蓝牙的IoT模块），避免多设备切换耗时 |
| 产线特性 | 超紧凑设计，易于部署与维护，支持自动化脚本集成（对接MES系统） | 产线占地面积减少40%，维护成本降低30%，测试数据实时上传MES实现全流程追溯 |
核心适配场景
智能手机量产测试 — 同时测试4台手机的LTE Cat 4（下载150Mbps）、Wi-Fi 5（802.11ac）和蓝牙5.0功能，单台测试时间从90秒缩短至30秒，日均产能提升至10,000台
NB-IoT模块校准 — 并行校准8个NB-IoT模块的发射功率（+23dBm±1dB）、频率误差（≤0.1ppm），结合IQfact+软件实现自动化校准，合格率从92%提升至99.5%
多模IoT终端验证 — 测试支持LTE-M+Wi-Fi 802.11ah+蓝牙BLE的智能表计，验证多技术共存时的干扰抑制（如LTE-M对Wi-Fi的灵敏度影响≤2dB）
场景深解
核心技术架构
采用「多端口射频矩阵+并行信号处理+产线级自动化」架构：
1. 射频前端：集成多通道射频开关矩阵，支持同时连接多个DUT（最多8个，依配置），每个通道独立覆盖400MHz-6GHz频率，支持蜂窝、Wi-Fi、蓝牙等信号的并行收发；
2. 处理核心：基于多核处理器+FPGA的并行测试引擎，可同时执行8组独立测试序列（如4台设备的LTE+Wi-Fi并行测试），测试序列同步误差<1ms；
3. 产线集成层：支持XML/Python自动化脚本，对接工厂MES系统，实时上传测试数据（通过率、关键参数），内置故障诊断模块（自动标记"功率超差"等问题并给出校准建议）。
| 技术维度 | IQxstream-M™多DUT系统 | 传统单DUT测试设备 | 优势体现 |
|---|---|---|---|
| 量产效率 | 同时测试4-8个DUT，设备利用率达90%，单DUT测试成本降低60% | 单次1个DUT，设备利用率<50%，单DUT测试成本高 | 某手机代工厂引入后，测试环节人力成本从20人减至8人，年节省成本超300万元 |
| 多技术协同 | 同一系统内完成蜂窝+Wi-Fi+蓝牙测试，技术间切换无延迟 | 需多设备分别测试，技术间切换耗时>30秒/台 | 多模IoT模块测试中，因切换设备导致的误测率从3%降至0.1%，返工成本减少80% |
智能手机多模并行测试流程（4台同步）
设备部署：IQxstream-M系统通过射频功分矩阵连接4台智能手机（DUT1-DUT4），每台手机通过USB连接系统的控制接口，系统LAN对接产线MES，测试软件加载"智能手机多模测试序列"
测试配置：
- 并行任务分配：DUT1-4同时执行LTE FDD（Band 3，1800MHz）、Wi-Fi 5（2.4GHz，802.11n）、蓝牙5.0（LE模式）测试；
- 关键参数：
- LTE：发射功率（+23dBm±1dB）、EVM（≤12.5%）、吞吐量（≥100Mbps）；
- Wi-Fi：关联时间（≤500ms）、接收灵敏度（≤-82dBm）；
- 蓝牙：BLE广播间隔（100ms±5ms）、接收误包率（≤1%@-90dBm）并行执行：
- 信号生成：系统同时为4台DUT生成对应频段的测试信号，射频矩阵独立控制每路信号的功率与调制；
- 数据采集：4台DUT的响应信号经矩阵回传，并行解调与分析（如DUT2的LTE EVM实测10.2%→合格）；
- 同步控制：软件确保4台DUT的测试步骤同步（如同时启动吞吐量测试），避免资源冲突效能提升：单批次4台测试耗时30秒（传统单台90秒×4=360秒），每小时可测480台，较传统方式提升11倍；测试数据实时上传MES，标记DUT3"蓝牙误包率3%（超差）"，自动分流至返工区
使用注意事项
1. 多DUT并行测试时，需校准射频矩阵的通道一致性（幅度差≤0.5dB，相位差≤5°），避免因通道差异导致测试偏差；
2. 蜂窝与Wi-Fi频段重叠（如2.4GHz同时用于LTE Band 40和Wi-Fi）时，需启用系统的频段隔离功能（通过滤波器抑制互调，隔离度≥60dB）；
3. 对接MES系统时，需配置统一的数据格式（如XML），确保关键参数（如IMEI、测试时间、合格率）的完整性，避免数据断层影响追溯。
