技术速览

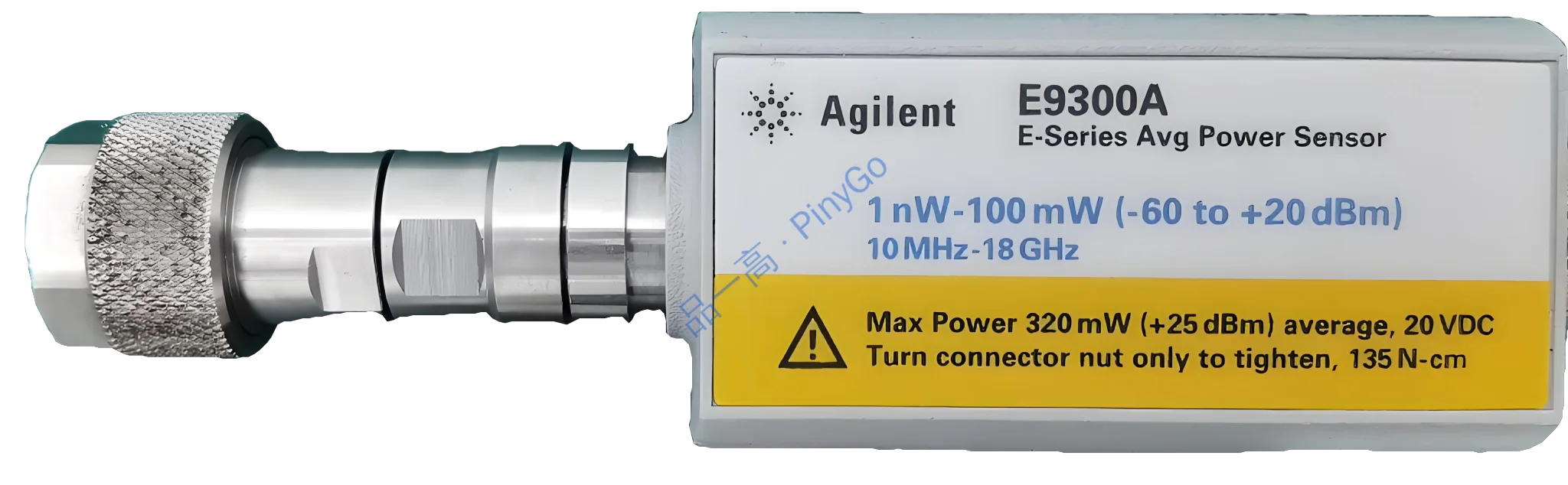

宽频功率测量解决方案，覆盖10MHz-18GHz频率范围，动态范围-60dBm至+20dBm，支持全调制制式平均功率测量，适配高速量产测试与多型号功率计兼容
📏18GHz
10MHz-18GHz，适配微波频段（如5G FR1、卫星通信Ku波段）功率测量（引自频率范围）
⚡400
400读数/秒（带E4416A），显著提升量产测试吞吐量（引自速度参数）
🔄多兼容
兼容EPM/EPM-P/P-系列功率计，灵活集成现有系统（引自兼容性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率范围 | 10MHz - 18GHz | 覆盖主流微波频段（如5G FR1 3.5GHz、卫星Ku波段12-18GHz） |
| 动态范围 | -60dBm 至 +20dBm | 单传感器覆盖微弱信号（如接收机输出）至中等功率（如功放前级）测量 |
| 精度优化 | 低驻波比（降低失配不确定度），EEPROM存储校准因子/温度补偿数据 | 测量精度提升，减少环境温度影响（误差控制在±0.2dB内） |
核心适配场景
5G基站功放量产测试 — 10MHz-18GHz覆盖+400读数/秒速度，快速测量功放平均输出功率（要求+10至+20dBm），适配高吞吐产线
卫星通信模块校准 — 低驻波比+EEPROM校准数据，精确测量Ku波段（12-18GHz）模块发射功率（典型-30至+10dBm），确保通信链路预算准确
多制式终端功率测试 — 支持所有调制制式平均功率测量，测试5G/LTE手机发射功率（如-40至+23dBm），兼容现有EPM功率计系统
场景深解
核心技术架构
采用「宽频射频前端+高速信号处理+智能校准存储」架构：
1. 射频前端：10MHz-18GHz宽带接收链路，低驻波比设计（VSWR<1.2:1@10GHz），减少失配导致的测量不确定度（典型<0.1dB）；
2. 信号处理：高速ADC（采样率≥100MSa/s）配合专用平均功率算法，支持所有调制制式（如5G NR OFDM、LTE SC-FDMA）的平均功率计算，实现400读数/秒的极速响应；
3. 校准存储：EEPROM非易失性存储温度补偿曲线（-10至+55°C）、频率点校准因子（每100MHz一个校准点），上电自动加载，确保全温区精度稳定。
| 技术维度 | 本产品 | 普通窄带功率传感器 | 优势体现 |
|---|---|---|---|
| 测量效率 | 400读数/秒，支持多制式实时测量 | ≤50读数/秒，仅支持连续波 | 5G终端量产测试效率提升700%，单小时完成>2万台测试 |
| 精度稳定性 | EEPROM存储校准数据，全温区误差±0.2dB | 无温度补偿，温漂>0.5dB/10°C | 卫星模块校准合格率提升至99.5%，减少返工成本 |
5G NR终端发射功率量产测试流程
设备连接：功率传感器通过N型电缆连接5G终端测试座（射频端口），传感器经GPIB连接E4416A功率计主机，主机LAN口对接产线MES系统，触发信号同步终端上下电
测试配置：
- 频率设置：3.5GHz（n78频段），覆盖终端工作频段；
- 测量模式：平均功率，适配5G NR OFDM调制（100MHz带宽）；
- 速度设置：启用高速模式（400读数/秒），单次测试取10个读数平均值自动执行：
- 终端激活：发送AT指令让终端进入发射状态（功率等级从PL1至PL3）；
- 功率测量：快速记录不同功率等级下的平均功率（如PL1要求+23dBm±1dB，PL3要求-40dBm±2dB）；
- 数据判定：功率计自动比对实测值与规格，超差项（如PL1=21.5dBm）标记并上传MES结果输出：生成终端功率-等级曲线，合格终端流入下一工序，不合格品分类（如硬件故障/校准偏差），测试数据支持追溯与统计分析（如批次合格率98.2%）
使用注意事项
1. 高频段（>10GHz）测试需使用低损耗电缆（如半刚性电缆，18GHz损耗<0.5dB/m），并确保连接器清洁（每测试500次用无水酒精擦拭），避免插入损耗变化；
2. 更换测试频段（如从3GHz切换至18GHz）后，建议重新加载对应频率的校准因子（通过功率计菜单调用EEPROM存储数据），确保精度；
3. 高速测量模式下（400读数/秒），需保证传感器供电稳定（±5V±0.01V），避免电源噪声导致读数波动（建议使用线性电源）。
