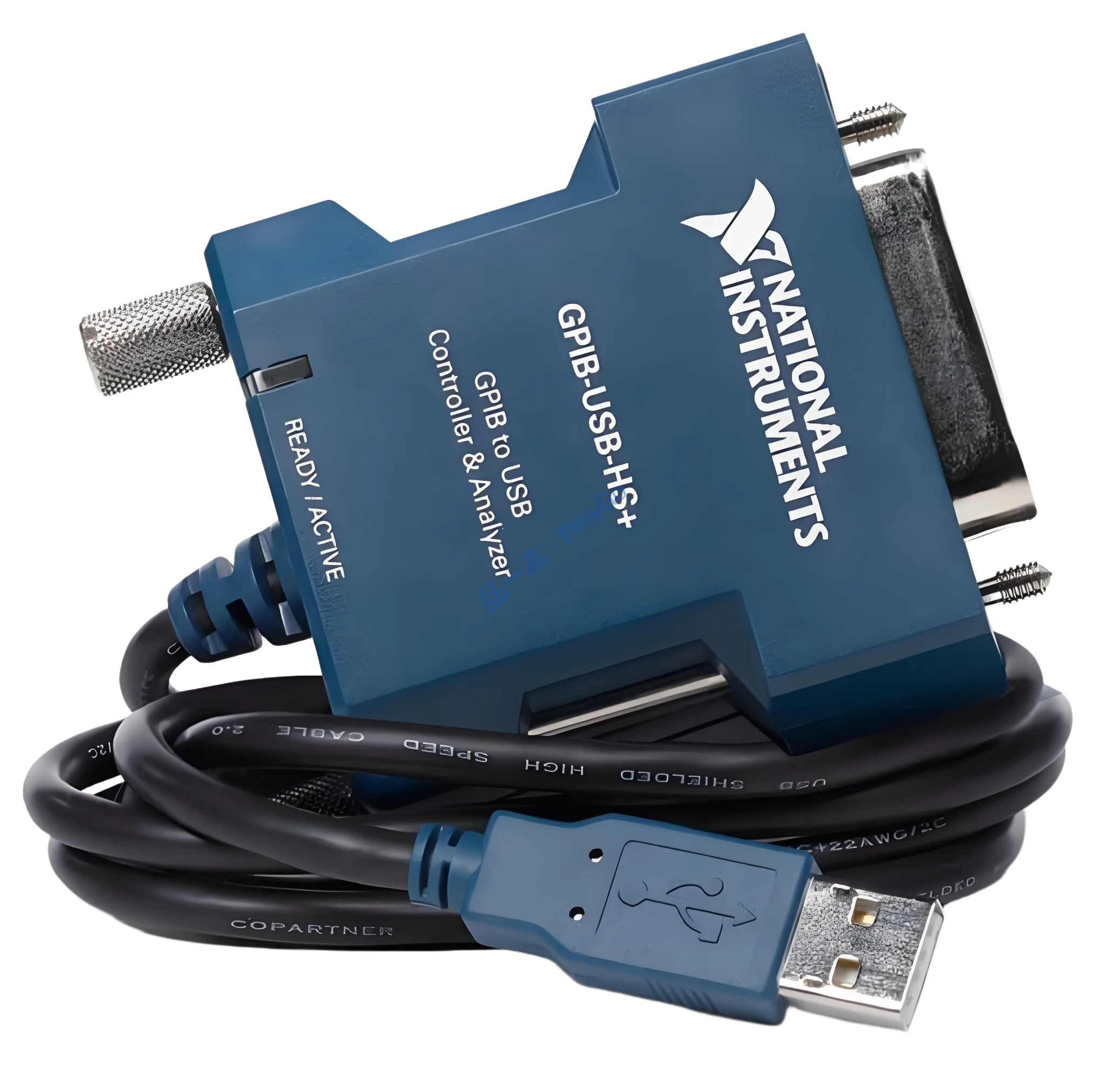

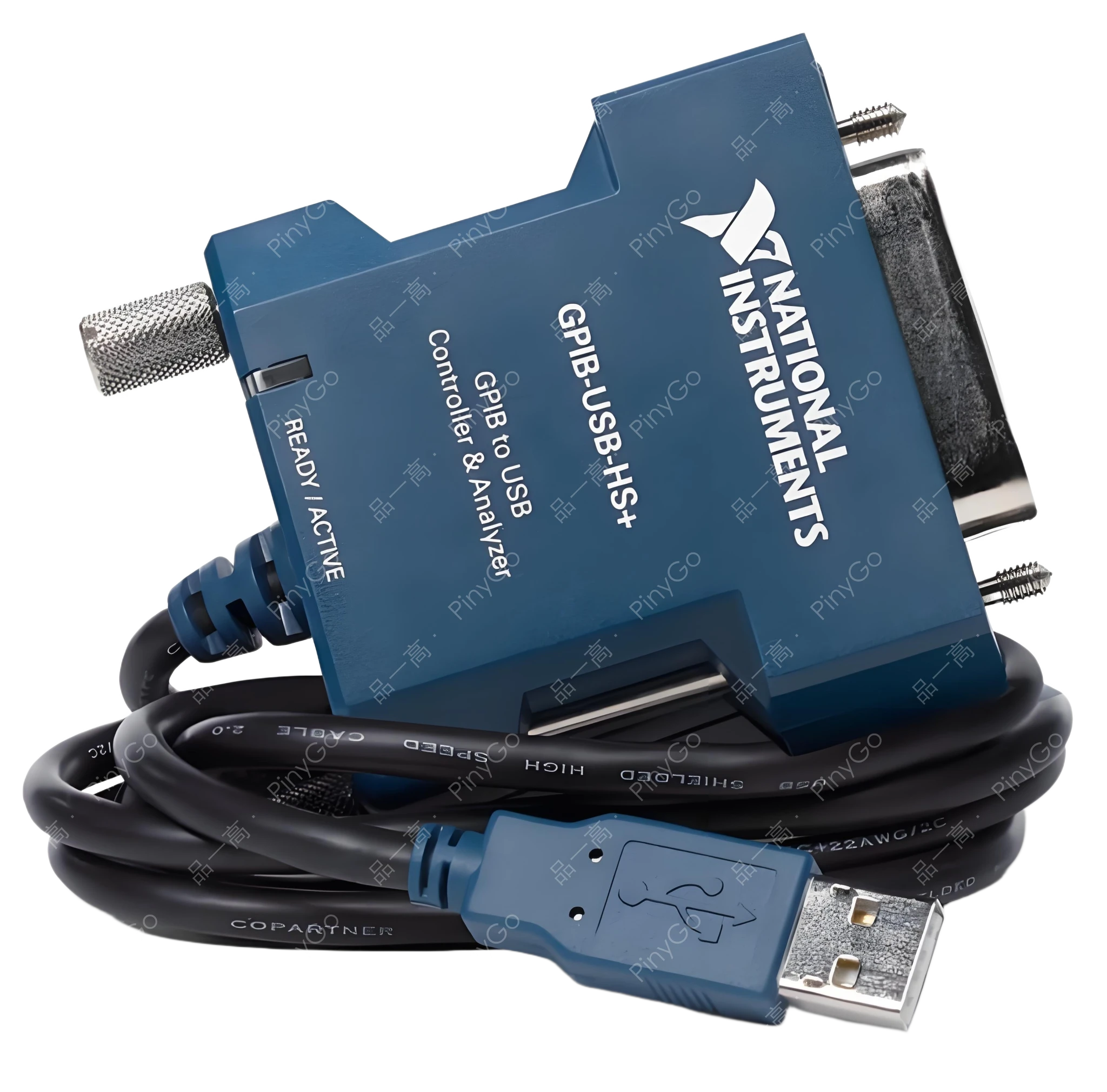

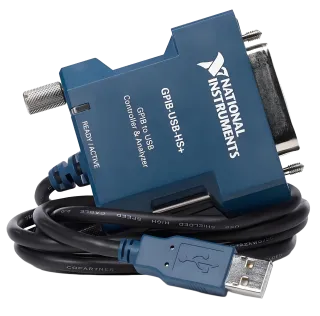

高速USB转GPIB接口连接线（物料编号783368-01），支持标准模式1.8MB/s、HS488模式7.7MB/s超高速传输，即插即用兼容USB 1.x/2.0，无需额外GPIB电缆，适配多系统的仪器控制与自动化测试集成
⚡7.7MB/s
比标准模式快4.3倍，1000条仪器指令传输仅需0.4秒（引自速率参数）
🔄
支持USB 1.x全速/USB 2.0高速端口，适配新旧计算机（引自兼容性）
🚀
无需GPIB电缆，免驱动安装（Windows自动识别），部署效率提升80%（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 传输速率 | IEEE 488.1标准1.8MB/s，HS488模式7.7MB/s | 加速海量测试数据回传（如频谱仪1000点扫描结果传输时间<0.3秒） |
| 硬件兼容 | 兼容USB 1.x全速（12Mbps）与USB 2.0高速（480Mbps）端口，支持所有GPIB仪器 | 连接新旧设备（如1990年代示波器与2020年代信号发生器），保护设备投资 |
| 部署特性 | 即插即用，无需外置电源，集成GPIB总线（无需额外电缆） | 测试台布线简化60%，减少电缆缠绕（单条线替代传统GPIB总线+电源缆） |
核心适配场景
高密度自动化测试站 — 连接8台GPIB仪器（如万用表+功率计+信号源），7.7MB/s速率确保同步控制指令无延迟，单站小时产能提升至2000台
老旧实验室设备升级 — 为无USB接口的台式GPIB仪器（如HP 8563E频谱仪）添加USB连接能力，无需淘汰设备即可接入现代测试系统
便携式校准工具箱 — 配合笔记本电脑与校准源，在现场快速搭建校准环境（如基站天线校准），设备总重量<2kg，单人即可携带
场景深解
核心技术架构
采用「高速协议转换芯片+集成GPIB总线+智能适配驱动」架构：
1. 转换核心：内置NI定制化协议芯片（支持IEEE 488.1/2），实现USB 2.0（480Mbps）与GPIB总线的双向高速转换，HS488模式下通过优化握手时序将速率提升至7.7MB/s；
2. 总线集成：集成GPIB控制器与总线驱动电路，单条线缆替代传统GPIB电缆+电源适配器，支持14台从设备级联（通过菊花链），总线负载能力达50mA；
3. 驱动层：兼容Windows/Linux系统，内置即插即用驱动（INF文件自动安装），支持NI-488.2 API与VISA标准，无缝对接LabVIEW/Matlab测试脚本。
| 技术维度 | NI GPIB-USB-HS+（783368-01） | 普通USB-GPIB转换器 | 优势体现 |
|---|---|---|---|
| 速率与稳定性 | 7.7MB/s（HS488），连续传输1小时无丢包（误码率<1e-12） | ≤2MB/s，长时传输丢包率>1e-6 | 卫星通信终端量产测试中，因丢包导致的重测率从5%降至0.1% |
| 兼容性广度 | 支持1990年至今的GPIB仪器（如HP 3458A万用表、R&S FSV频谱仪） | 仅兼容2010年后设备，老旧仪器通信失败率>30% | 军工实验室可复用价值千万的 legacy 设备，设备更新成本降低80% |
产线多仪器协同测试流程（手机射频校准）
硬件部署：NI GPIB-USB-HS+一端接产线电脑（USB 2.0端口），另一端通过GPIB总线连接4台仪器：信号发生器（设置射频信号）、功率计（测发射功率）、频谱仪（测杂散）、万用表（测供电电流），仪器间通过菊花链级联（无需额外电缆）
系统配置：
- 驱动安装：电脑自动识别并安装NI-488.2驱动，通过VISA Viewer分配仪器地址（如发生器GPIB0::10::INSTR）；
- 速率设置：在测试软件（C#编写）中启用HS488模式，传输速率锁定7.7MB/s；
- 同步机制：通过GPIB触发线实现仪器间同步（触发延迟<100ns）校准执行：
- 信号配置：电脑发送指令→发生器输出850MHz、-50dBm信号至手机射频端口；
- 多参数采集：功率计同步测量手机发射功率（+23dBm±1dB）、频谱仪扫描1.9GHz频段杂散（<-50dBm）、万用表记录待机电流（<10mA），数据经7.7MB/s速率回传；
- 闭环校准：软件根据实测值计算校准系数→写入手机EEPROM，单台校准时间<8秒（含数据传输）效能提升：相比传统转换器（2MB/s），每小时产能从1800台提升至2200台，单日（20小时）多产出8000台，年增产值超千万元
使用注意事项
1. 启用HS488模式前，需确认所有连接仪器支持HS488协议（如Keysight E系列、R&S FSW系列），老旧仪器（如HP 8591E）需切换至标准模式（1.8MB/s）；
2. 级联超过8台仪器时，需在第8台后接入GPIB中继器（如NI 488.2 Extender），避免总线负载过重导致通信失败；
3. 长期使用（>1年）需定期清洁GPIB接口（用无水酒精擦拭引脚），防止氧化导致接触电阻增大（>0.5Ω会降低传输速率）。
