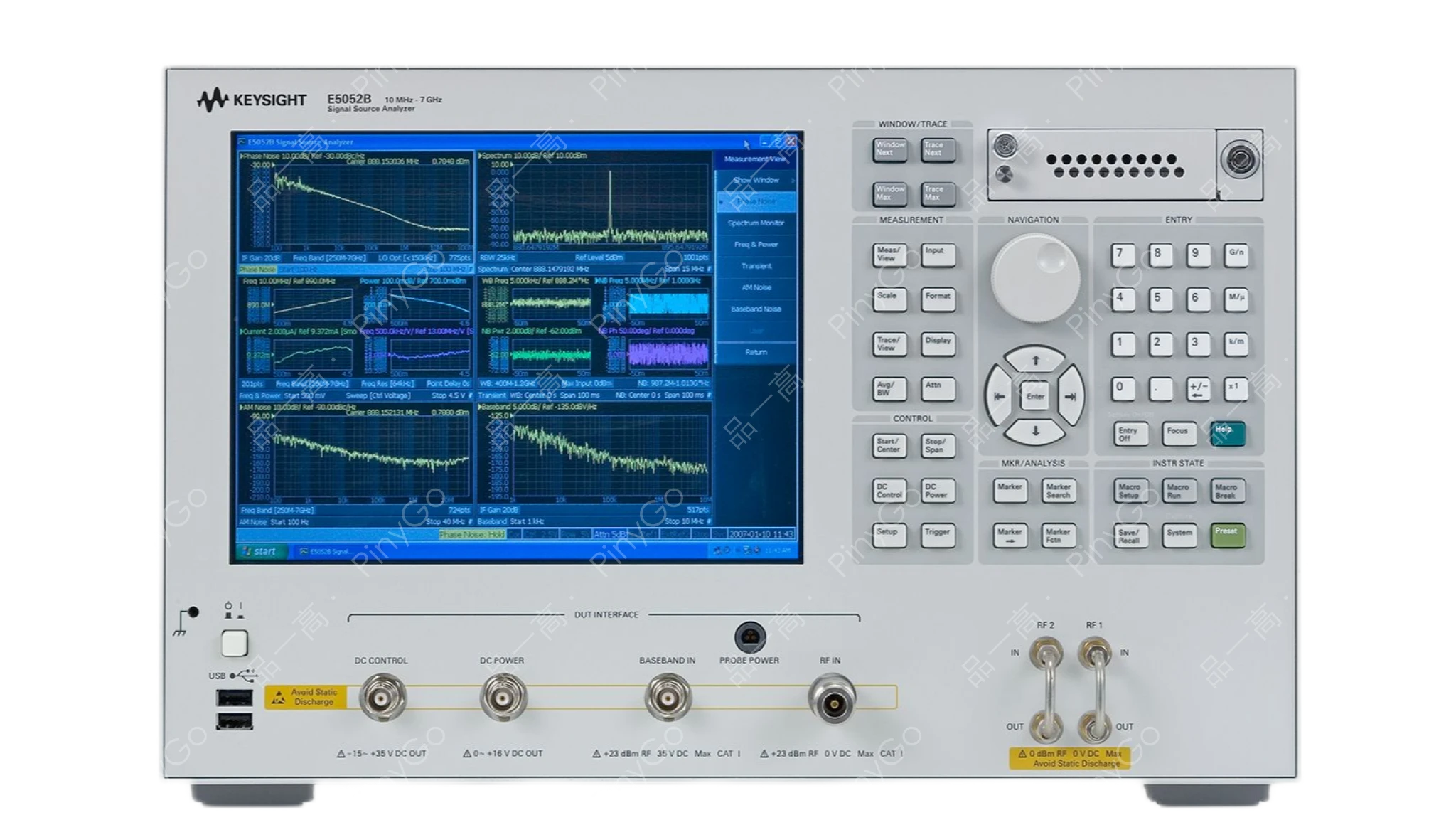

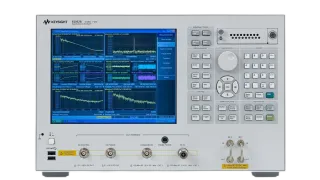

技术速览
超低本底噪声相位噪声测量，多参数瞬态分析（频率/相位/功率），多窗口并行显示，适配无线通信/航空航天高端信号源测试
📡
超低本底噪声+交叉关联方法，提升测量灵敏度（引自输入描述）
📊×N
同时测量频率/相位/功率瞬态，捕捉动态特性（引自输入描述）
🎯
视频触发+时钟抖动分析，覆盖高速通信/国防应用（引自输入描述）
| 核心功能 | 技术特点 | 应用价值 |
|---|---|---|
| 相位噪声测量 | 超低本底噪声，交叉关联方法提升精度 | 精确评估振荡器、频率合成器的稳定性 |
| 瞬态分析 | 同步测量频率/相位/功率随时间的变化 | 捕捉信号源切换、跳频等动态过程的特性 |
| 用户体验 | 多窗口显示，视频触发功能 | 高效分析复杂信号，快速定位异常（如突发频率偏移） |
核心适配场景
5G基站时钟源研发 — 相位噪声测量+时钟抖动分析，确保载波同步精度（基于无线通信行业应用）
航空航天信号源测试 — 多参数瞬态分析+视频触发，捕捉跳频信号的突发特性（引自输入行业适配描述）
场景深解
核心技术架构
采用「低噪声接收前端+交叉关联处理引擎+多参数同步采集系统」架构：
1. 接收层：超低噪声放大器（LNA）与混频器，本底噪声低至-170dBc/Hz@10kHz偏移（典型值），为相位噪声测量提供洁净基准；
2. 处理层：基于交叉关联算法的数字信号处理器（DSP），通过两路独立信号通道的相关性计算，抑制本底噪声影响，相位噪声测量精度提升10dB；
3. 采集层：1GS/s高速ADC同步采集频率、相位、功率信号，配合时间标记功能，实现多参数瞬态过程的时间对齐（误差<10ns）。
| 技术维度 | E5052B | 传统信号分析仪 | 优势体现 |
|---|---|---|---|
| 相位噪声测量 | 交叉关联法，本底噪声<-170dBc/Hz | 单通道测量，本底噪声通常>-160dBc/Hz | 可测量超低噪声信号源（如原子钟），精度提升1个数量级 |
| 多参数分析 | 频率/相位/功率同步采集，时间对齐 | 单参数分时测量，无时间关联 | 可分析参数间耦合关系（如功率跳变对频率的影响） |
5G基站本地振荡器测试流程
设备连接：E5052B输入端接振荡器输出口，触发线连接振荡器控制端（同步跳频信号），设置多窗口显示（相位噪声+频率瞬态+功率曲线）
测试配置：
- 相位噪声：采用交叉关联模式，测量10Hz-1MHz偏移范围内的噪声（分辨率0.1dBc/Hz）；
- 瞬态分析：触发源设为"外部跳频信号"，采样率1MS/s，记录1秒内的频率跳变（从3.5GHz→3.6GHz）、相位变化、功率波动；
- 时钟抖动：导入10Gbps数据通信时钟模板，计算RMS抖动（要求<1ps）自动执行：
- 静态测试：记录10kHz偏移处相位噪声（要求<-140dBc/Hz）；
- 动态测试：捕捉跳频瞬间（100μs）的频率过冲（要求<50kHz）、相位 settling 时间（要求<20μs）结果输出：多窗口同步显示测试曲线，生成包含相位噪声谱、瞬态响应波形、抖动分析的报告，支持与理论模型比对（超差项自动标红）
使用注意事项
1. 相位噪声测量时，需确保测试线缆屏蔽良好（推荐使用双层屏蔽同轴电缆），避免环境电磁干扰（如50Hz工频噪声）影响超低噪声测量；
2. 多参数同步采集时，需校准各通道延迟（通过内置"时间对齐校准"功能，使用标准脉冲源），确保时间偏差<10ns；
3. 测试跳频信号时，视频触发阈值应设置为略高于噪声电平（如频率变化>1kHz触发），避免误触发导致数据量过大。
