技术速览

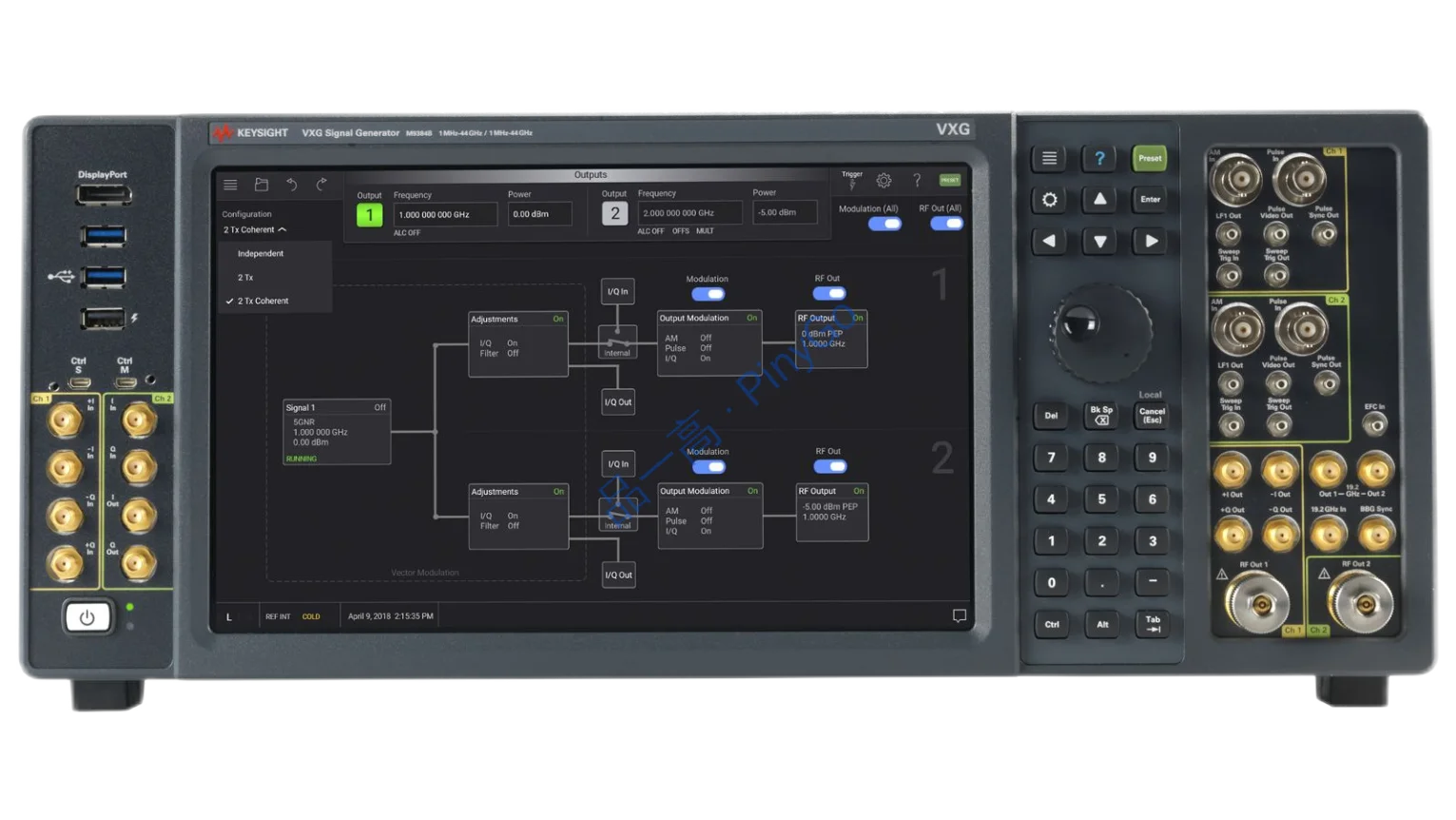

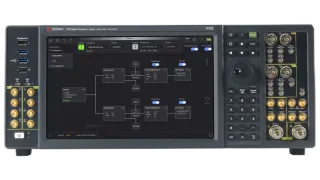

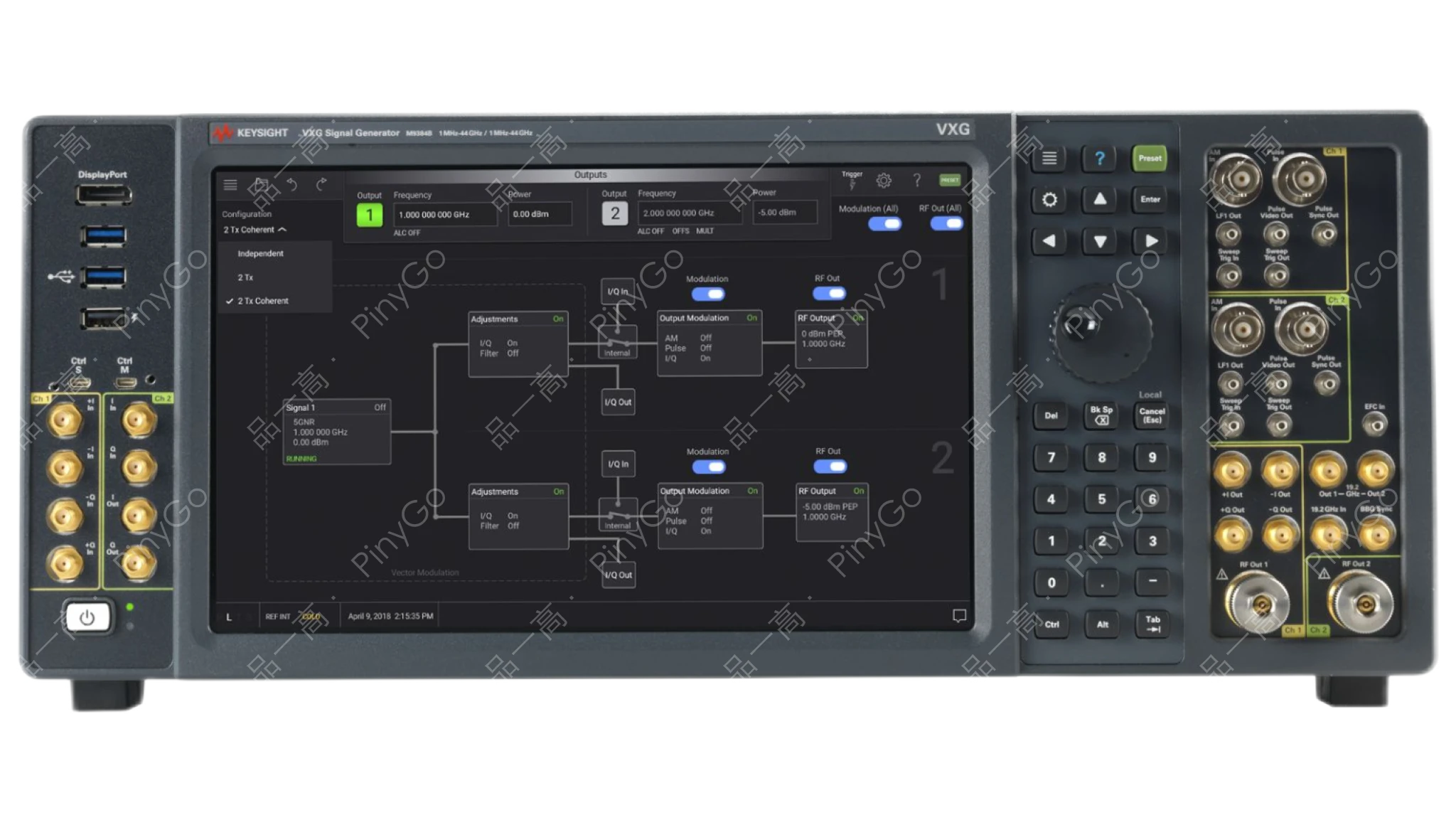

双通道高性能微波信号发生器，频率覆盖高达44GHz，配备2GHz瞬时射频带宽与大输出功率，支持相位相干本地振荡器（LO）及基带同步，适配5G NR功率放大器、MIMO OTA（空中接口）测试，可生成符合3GPP标准的信号，结合PathWave软件实现定制化波形生成，为毫米波与Sub-6GHz通信设备研发提供精准信号源
📡44GHz
覆盖5G NR Sub-6GHz与毫米波（26/28/39GHz）频段，满足下一代通信测试需求（引频率参数）
🔄双通道相干
相位相干LO确保通道间相位差≤0.1°，精准模拟MIMO波束赋形场景（引同步特性）
📶2GHz带宽
支持100MHz+ 5G NR信号生成，适配高带宽基站与终端测试（引带宽参数）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 频率与带宽 | 频率上限44GHz，双通道输出，射频带宽2GHz | 覆盖5G NR全频段测试，生成100MHz+大带宽信号，验证高吞吐量设备性能 |
| 同步与功率 | 相位相干LO与基带同步，大输出功率（补偿测试系统损耗），支持多天线端口 | 精准模拟多用户MIMO场景，测试5G基站波束赋形精度与功率放大器线性度 |
| 信号与软件 | PathWave软件支持定制信号，符合3GPP 5G NR标准，含信道编码与多天线映射 | 快速生成标准化5G信号，缩短研发周期，确保设备兼容3GPP规范 |
核心适配场景
5G毫米波功率放大器（PA）测试 — 44GHz频率+大输出功率，补偿波导电缆损耗（约5dB），测试PA在28GHz频段的EVM（≤3%@256QAM）与饱和功率（≥27dBm）
大规模MIMO OTA验证 — 双通道相位相干同步，扩展支持8通道配置，模拟32T32R基站的波束赋形，测量波束方向图偏差（要求≤1°）与用户间干扰（≤-30dB）
5G NR终端射频一致性测试 — 生成符合3GPP TS 38.521标准的信号（含FR1/FR2频段），测试终端接收灵敏度（FR2频段≤-84dBm）与调制质量，确保入网兼容性
场景深解
核心技术架构
采用「超宽带双通道射频链路+高精度同步引擎+5G标准波形生成」架构：
1. 射频前端：双通道独立射频模块，覆盖DC至44GHz，每通道2GHz瞬时带宽，采用低相噪频率合成器（相位噪声≤-115dBc/Hz@10kHz偏移），确保毫米波信号纯净度（杂散抑制≥-60dBc）；
2. 同步系统：共享高精度相位相干LO，双通道相位同步误差≤0.05°，基带数据同步延迟<5ns，支持外部10MHz参考时钟输入，实现多设备级联同步（用于大规模MIMO测试）；
3. 信号生成：基于多核DSP+FPGA的实时处理单元，生成3GPP 5G NR标准信号（支持FR1/FR2频段、100MHz带宽、256QAM调制），PathWave软件提供图形化配置界面与Python API，支持自定义波形参数（如子载波间隔、信道编码方式）。
| 技术维度 | M9384B VXG | 传统单通道微波信号发生器 | 优势体现 |
|---|---|---|---|
| MIMO测试效率 | 双通道相位相干，单次测试2×2 MIMO配置，波束赋形测量耗时30分钟 | 单通道需分次测试，通道间同步误差大，相同测试耗时2小时 | 5G基站研发中，MIMO性能测试效率提升300%，波束赋形方向图测量重复性从±3°提升至±0.5° |
| 5G波形兼容性 | 内置3GPP R16标准波形库，支持FR2频段100MHz带宽、256QAM实时生成 | 需手动编辑波形文件，不支持FR2频段，最大带宽50MHz | 5G毫米波终端测试中，标准波形调用时间从4小时缩短至2分钟，避免自定义波形开发误差 |
5G NR FR2 MIMO OTA波束赋形测试流程（2×2 MIMO）
设备部署：M9384B双通道输出通过28GHz定向天线连接OTA暗室，被测5G基站（2×2 MIMO）置于暗室中心，频谱分析仪连接接收天线阵列（用于波束方向图测量），设备LAN口连接控制电脑（运行PathWave软件）
测试配置：
- 信号参数：通道1/2分别输出28GHz、100MHz带宽5G NR信号，调制方式256QAM，子载波间隔60kHz，波束赋形权重设置（水平±30°扫描）；
- 同步设置：启用双通道相位相干（LO同步），基带数据延迟<5ns，确保MIMO信道矩阵一致性；
- 测量项：波束峰值增益（要求≥18dBi）、半功率波束宽度（水平60°±5°）、旁瓣抑制（≥-20dB）测试执行：
- 波束扫描：设备按0.5°步进控制波束从-30°至+30°水平扫描，每步长停留100ms；
- 数据采集：接收阵列记录各角度的信号强度，绘制波束方向图，测得峰值增益19.2dBi（达标），半功率宽度58°（达标）；
- 干扰测试：双通道输出不同用户信号（频率偏移10MHz），测得用户间干扰-22dB（优于-20dB）优化验证：针对旁瓣抑制-18dB（略超差），调整基站天线阵子相位（增加5°补偿），复测旁瓣抑制提升至-21dB（合格），波束方向图对称性改善至±1°
使用注意事项
1. 毫米波频段（>26GHz）测试时，需使用低损耗波导或同轴电缆（28GHz处每米损耗≤0.8dB），并通过功率计校准实际输入信号功率（补偿电缆损耗），避免EVM测量偏差>1%；
2. 多通道同步测试前，需执行系统级相位校准（使用相位计测量通道间相位差），确保同步误差≤0.1°，否则MIMO波束赋形方向图会出现偏移（典型误差5°-10°）；
3. 调用5G NR信号时，需匹配被测设备的3GPP版本（如R15/R16），并验证子载波间隔与带宽的兼容性（如FR2频段60kHz子载波间隔对应最大100MHz带宽），避免信号格式不匹配导致测试失败。
