技术速览

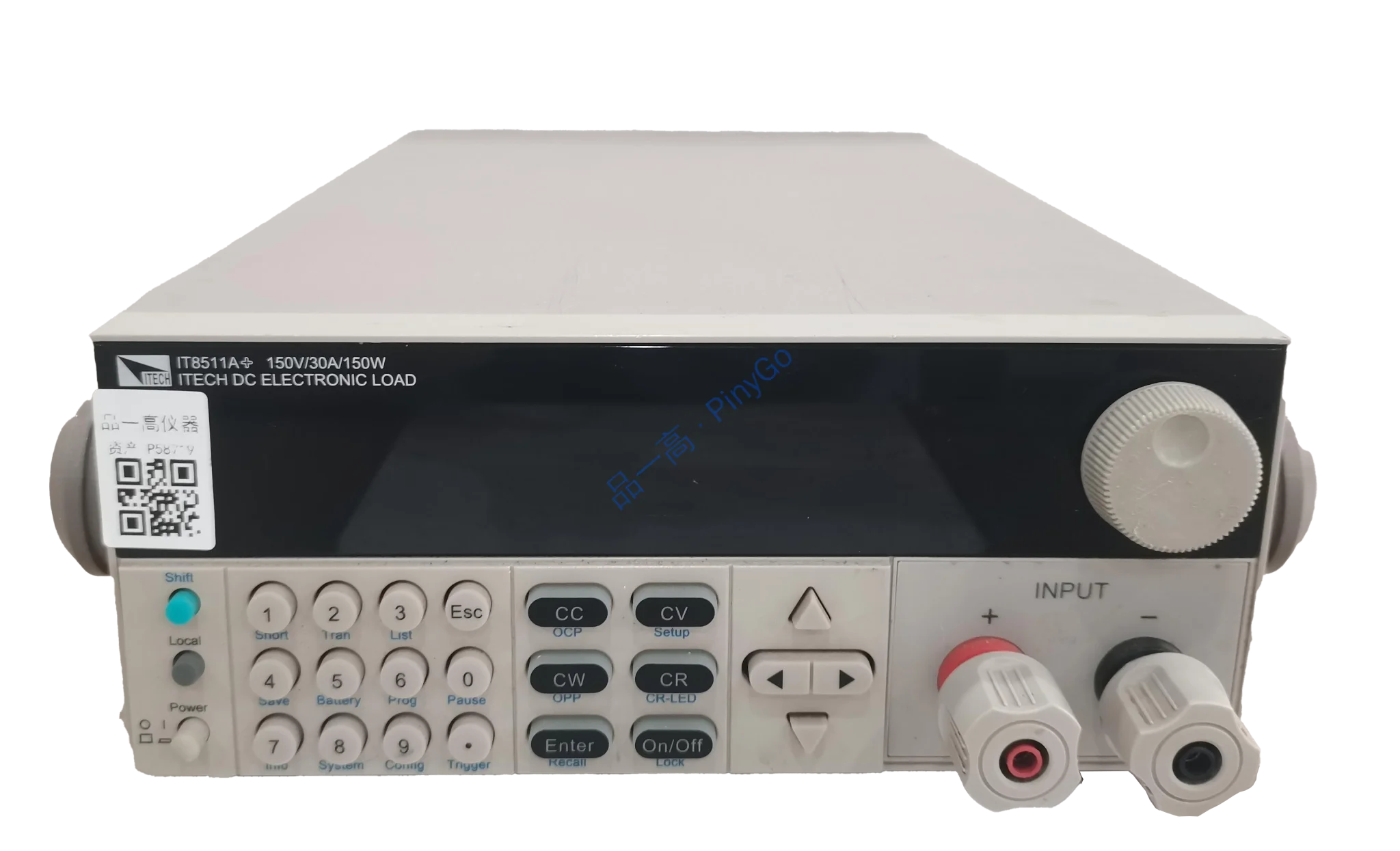

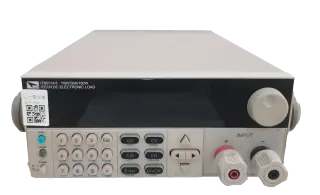

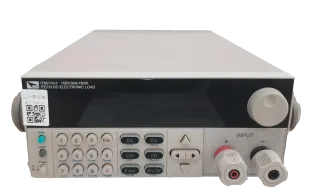

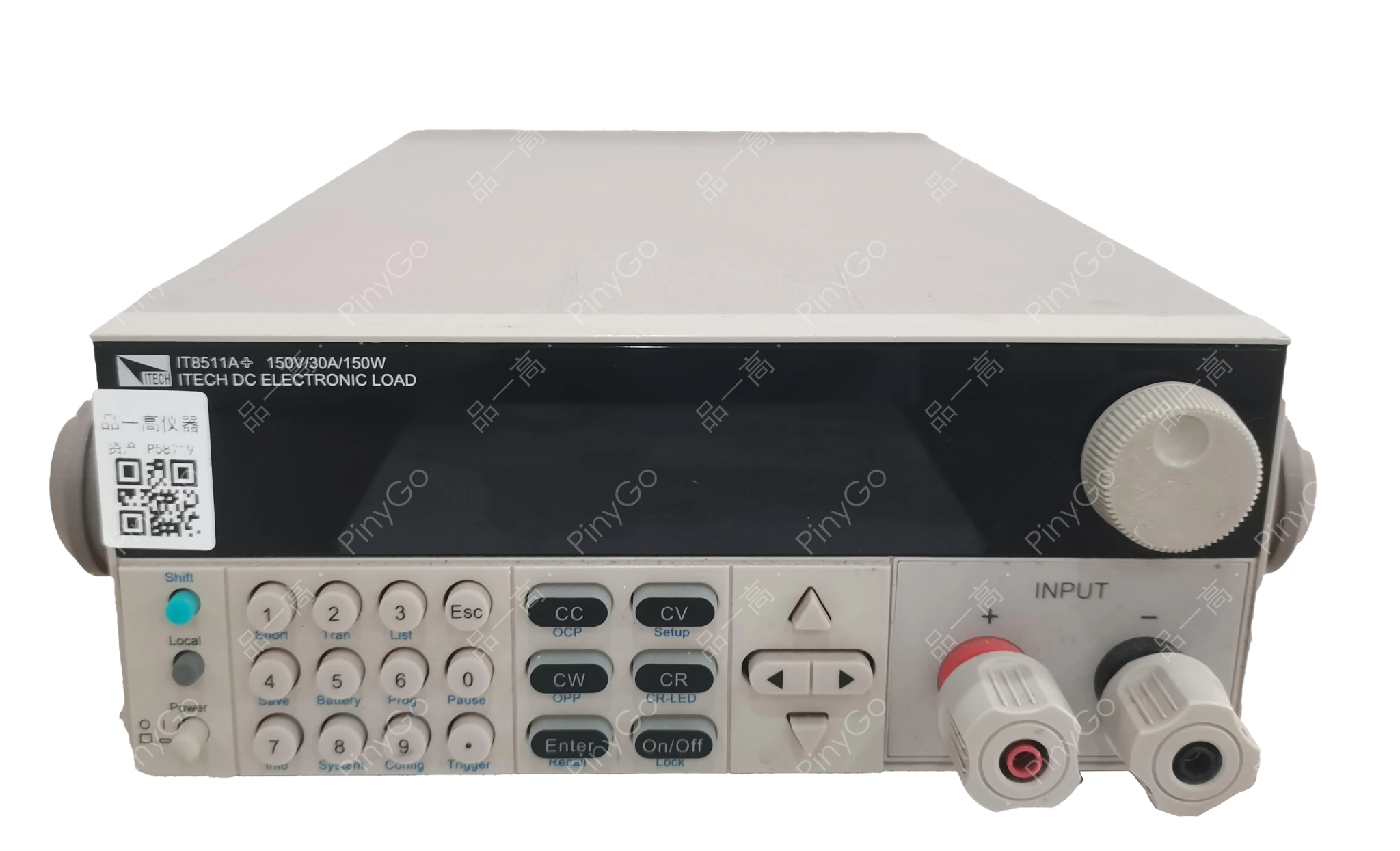

单路输入可编程直流电子负载，具备高密度设计与0.1mV/0.1mA高分辨率，支持定电压/电流/电阻/功率四种模式，10KHz动态测试与自动测试功能，适配LED驱动、开关电源、电池等多领域测试，支持SCPI协议与多接口，可组建智能化测试平台
🎯0.1mV/0.1mA
精准捕捉微小电流/电压变化，适配高精度电源与电池测试（引自特性）
⚡10KHz
快速模拟负载突变，测试电源瞬态特性（如纹波、响应时间）（引自特性）
🔌多接口
支持USB/RS232/RS485与SCPI协议，轻松接入自动化测试系统（引自特性）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 操作模式 | 定电压（CV）、定电流（CC）、定电阻（CR）、定功率（CP）四种模式 | 模拟不同负载特性（如电阻性负载、恒流设备），适配多类型电源测试 |
| 测量与动态 | 电压/电流分辨率0.1mV/0.1mA，10KHz动态模式，支持远端量测 | 精准测量微小纹波（如LED驱动的1mV纹波），模拟快速负载变化（如电机启动冲击） |
| 智能与扩展 | 100组配置记忆，SCPI协议，可选USB/RS232/RS485接口，过流/过功率保护 | 产线测试换型时间缩短50%，自动化脚本开发效率提升，保护被测设备安全 |
核心适配场景
LED驱动电源测试 — 定电流模式下测试驱动电源的恒流精度（要求±1%），0.1mA分辨率捕捉输出电流波动（如350mA±0.3mA），验证调光功能线性度
开关电源动态负载测试 — 10KHz动态模式模拟负载从1A到5A的快速切换（上升时间<100μs），测试电源的瞬态响应（电压过冲≤5%）与恢复时间（<200μs）
锂电池容量检测 — 定功率模式下以5W恒功率放电，记录电池电压从3.7V降至2.5V的时间，计算容量（如10Wh电池放电2小时→容量达标），配合记忆功能存储不同电池型号的测试配置
场景深解
核心技术架构
采用「高精度测量模块+高速动态控制+智能接口集成」架构：
1. 控制核心：32位MCU+FPGA实现四种模式（CV/CC/CR/CP）的实时切换，10KHz动态模式下负载变化响应时间<50μs，确保快速瞬态测试的准确性；
2. 测量模块：24位ADC+低噪声放大电路，实现0.1mV/0.1mA分辨率，测量误差<0.05%，支持远端量测（补偿导线压降，确保1mV级信号测量精度）；
3. 接口与保护：可选USB/RS232/RS485接口，内置SCPI命令集（支持远程控制与自动化脚本），集成过流、过功率、过压保护电路（响应时间<10μs），100组非易失性存储器保存测试配置。
| 技术维度 | IT8500+系列 | 传统直流电子负载 | 优势体现 |
|---|---|---|---|
| 测量精度 | 0.1mV/0.1mA分辨率，误差<0.05%，支持远端量测补偿导线压降 | ≥1mV/1mA分辨率，误差>0.5%，无远端量测功能 | LED驱动电源的350mA输出电流测试中，误差从2mA降至0.03mA，产品合格率提升至99.8% |
| 动态性能 | 10KHz动态模式，负载切换时间<50μs，可模拟快速脉冲负载 | ≤1KHz动态响应，切换时间>500μs，无法模拟高频负载变化 | 开关电源瞬态响应测试时间从30分钟缩短至5分钟，捕捉到传统负载无法检测的200μs级电压过冲 |
开关电源动态负载测试流程
设备连接：IT8500+电子负载通过输出端子连接开关电源（5V/10A），启用远端量测（导线连接电源输出端与负载远端 sense 端子），USB接口连接测试电脑（运行LabVIEW自动化程序）
测试配置：
- 模式设置：动态模式（CC），负载从1A（低电平）到5A（高电平）切换，频率10KHz，占空比50%；
- 保护设置：过功率保护设为50W（电源额定功率50W），过电流保护12A（高于额定10A）；
- 数据采集：电脑软件设置采样率1MHz，记录电源输出电压的瞬态变化，持续时间1秒测试执行：
- 动态加载：负载按设定频率快速切换，模拟电源带载的突变场景（如电机启动、芯片突发工作）；
- 关键指标测量：
- 电压过冲：负载从1A跳变至5A时，电源输出电压从5V升至5.2V（过冲4%<标准5%→合格）；
- 恢复时间：电压从过冲峰值恢复至5V±0.1V的时间为150μs（<标准200μs→合格）；
- 纹波：稳态时电压纹波实测12mV峰峰值（<标准20mV→合格）优化验证：若测试中发现过冲达5.3V（超差），通过调整电源反馈环路的补偿电容（从10nF增至22nF），复测过冲降至5.1V（合格），恢复时间180μs，验证优化效果
使用注意事项
1. 测试小电流（<100mA）或小电压（<1V）信号时，必须启用远端量测功能，避免导线压降（如1米导线在100mA时压降约0.1V）导致的测量误差；
2. 动态模式下需确保负载切换的斜率设置合理（建议≤10A/μs），避免过大的di/dt产生电磁干扰（EMI）影响测试精度；
3. 自动化测试前，通过SCPI命令预存常用配置（如"*RCL 1"调用记忆组1的LED驱动测试参数），缩短脚本开发时间，建议每类被测产品保存独立记忆组（如记忆组1-10对应不同型号电源）。
