技术速览

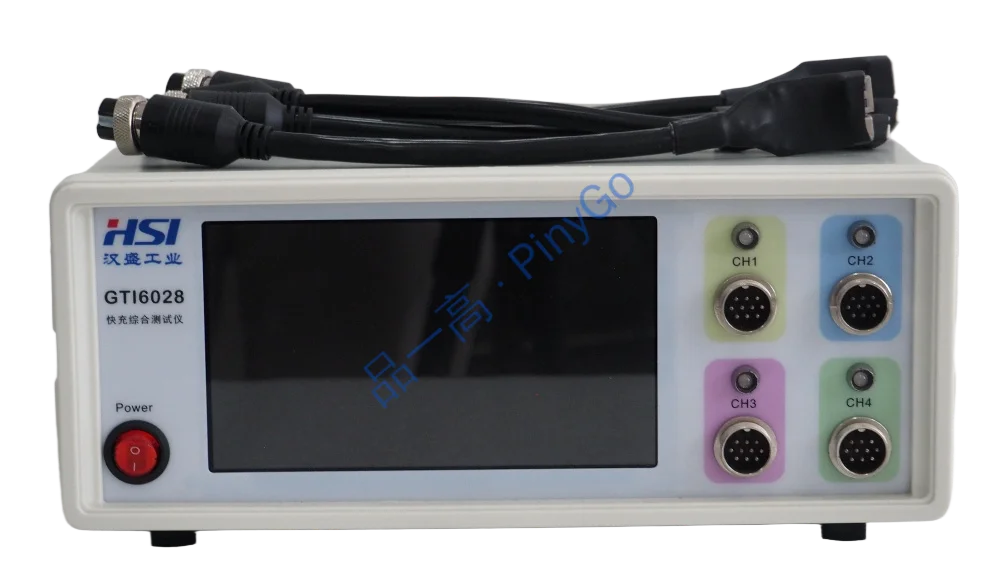

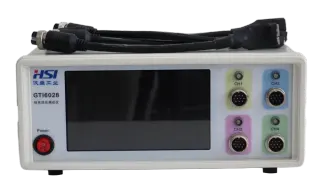

150W大功率测试（30V/10A），全协议兼容（QC/PD/PPS），7寸触摸屏，支持过流/短路保护测试，适配大功率快充设备全流程检测
⚡150W
30V/10A，支持笔记本充电器等大功率设备（引自输入描述）
📐
电压1mV/电流1mA分辨率（引自输入描述）
🛡️
过流保护（OCP）、短路保护测试（引自输入描述）
| 核心参数 | 详细规格 | 应用价值 |
|---|---|---|
| 功率范围 | 0-30V，0-10A（最大150W） | 覆盖笔记本充电器、大功率移动电源测试 |
| 操作界面 | 7寸高清触摸屏，支持测试文件导入导出 | 提升操作效率，便于多工位测试文件统一管理 |
| 保护功能测试 | OCP动作阈值、短路保护响应时间测量 | 全面验证产品安全性能，降低售后风险 |
核心适配场景
大功率快充研发 — 10A大电流+1mV/1mA精度，适配笔记本PD充电器性能评估（基于功率参数）
量产线安全测试 — 自动完成OCP/短路保护测试，确保产品符合安全标准（引自输入保护功能描述）
场景深解
核心技术架构
采用「增强型协议解析引擎+大功率负载模块+安全保护测试单元」架构：
1. 协议层：升级支持高功率PD3.0 PPS协议（电压调整步长20mV），可解析10A大电流握手信号（响应时间<50ms）；
2. 负载层：150W可编程负载采用宽禁带半导体器件（如SiC MOS），支持0-10A电流连续可调（恒流模式精度±0.1%），耐受瞬时短路电流达20A；
3. 安全测试层：集成高速采样电路（1MHz采样率），可捕捉过流保护触发瞬间的电流波形（分辨率1mA/1μs）及短路保护响应时间（最小测量10μs）。
| 技术维度 | GTI6028 | GTI6026/6027（65W） | 优势体现 |
|---|---|---|---|
| 功率上限 | 150W（30V/10A） | 65W（30V/5A） | 支持笔记本/大功率设备测试，适用范围扩展130% |
| 安全测试功能 | OCP+短路保护测试（带波形记录） | 仅短路保护测试（无波形） | 可分析保护机制有效性，提升产品可靠性 |
100W笔记本PD充电器量产测试全流程
设备部署：测试仪连接至产线测试工位，输入端接可调交流电源（模拟100-240V电网），输出端通过大电流Type-C线连接充电器（线阻<50mΩ，避免大电流时压降误差）
测试配置：7寸触摸屏调用"100W PD充电器"模板→自动加载测试序列：
- 协议握手：PD3.0 PPS 20V/5A请求；
- 负载测试：0-10A电流步进（1A/步，每步停留2秒）；
- 安全测试：OCP触发（设置11A阈值）→短路保护（持续100ms）自动执行：
- 测量层：记录20V时的实际输出电压（允许±5%偏差）、10A时的转换效率（≥85%）；
- 安全层：捕捉OCP触发瞬间电流波形（确认在11A±0.5A触发）、短路保护响应时间（<10ms）结果输出：测试完成后生成PDF报告（含所有参数+波形图），通过U盘导出或LAN上传至质量系统，不合格项标红（如"OCP触发电流12.5A超限"）
使用注意事项
1. 测试10A大电流时，必须使用配套大电流测试线（线径≥16AWG），并确保插头接触紧密（避免发热导致测量误差，建议每小时检查一次线温）；
2. 安全测试（短路保护）每日首次使用前需校准短路触发电路（通过"校准菜单"连接标准电阻箱完成，确保响应时间测量偏差<5%）；
3. 长期存储测试文件（>1000个）时，建议定期导出至外部存储（避免触摸屏存储空间不足导致卡顿）。
