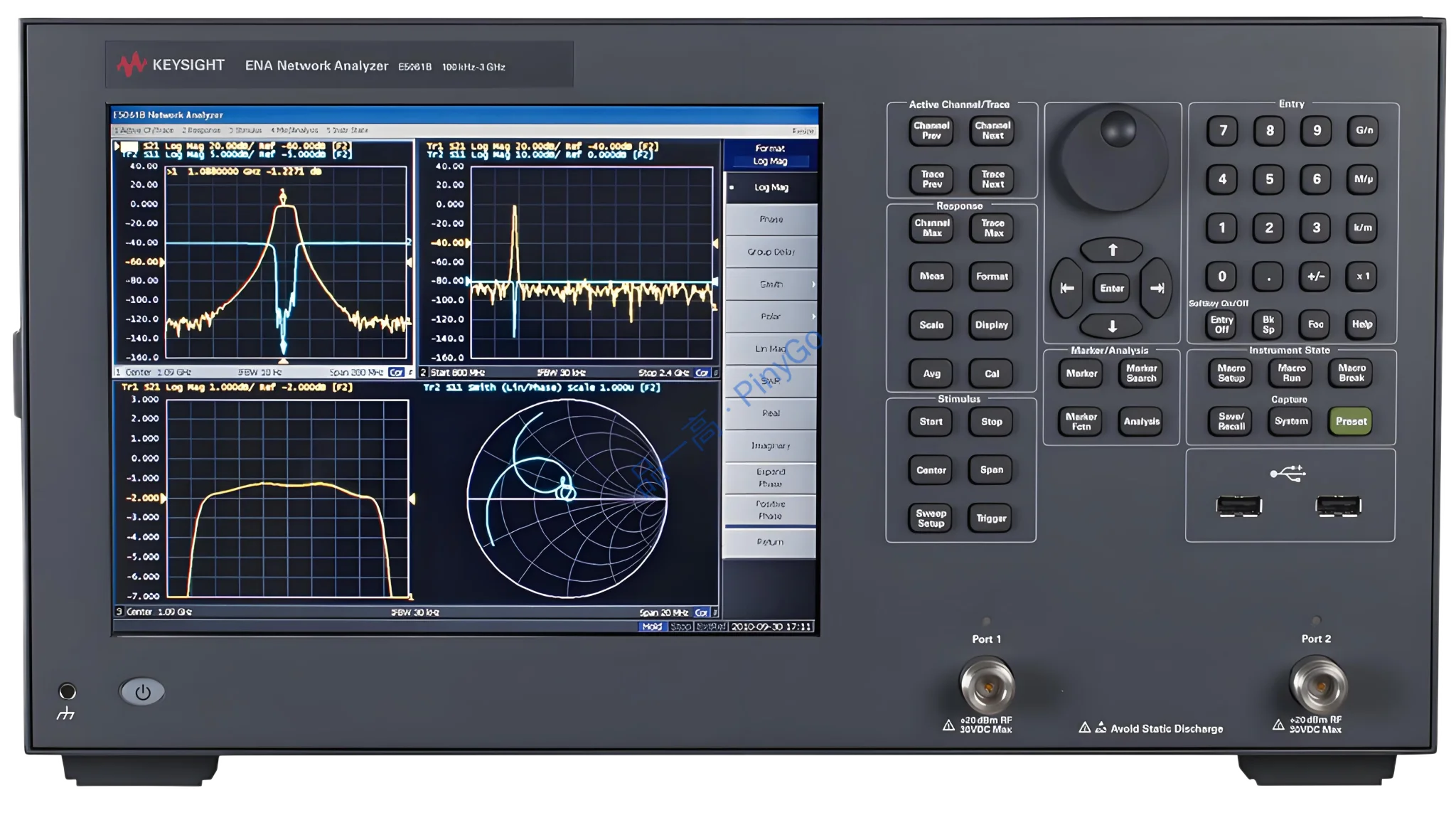

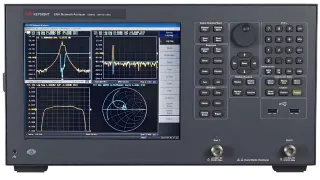

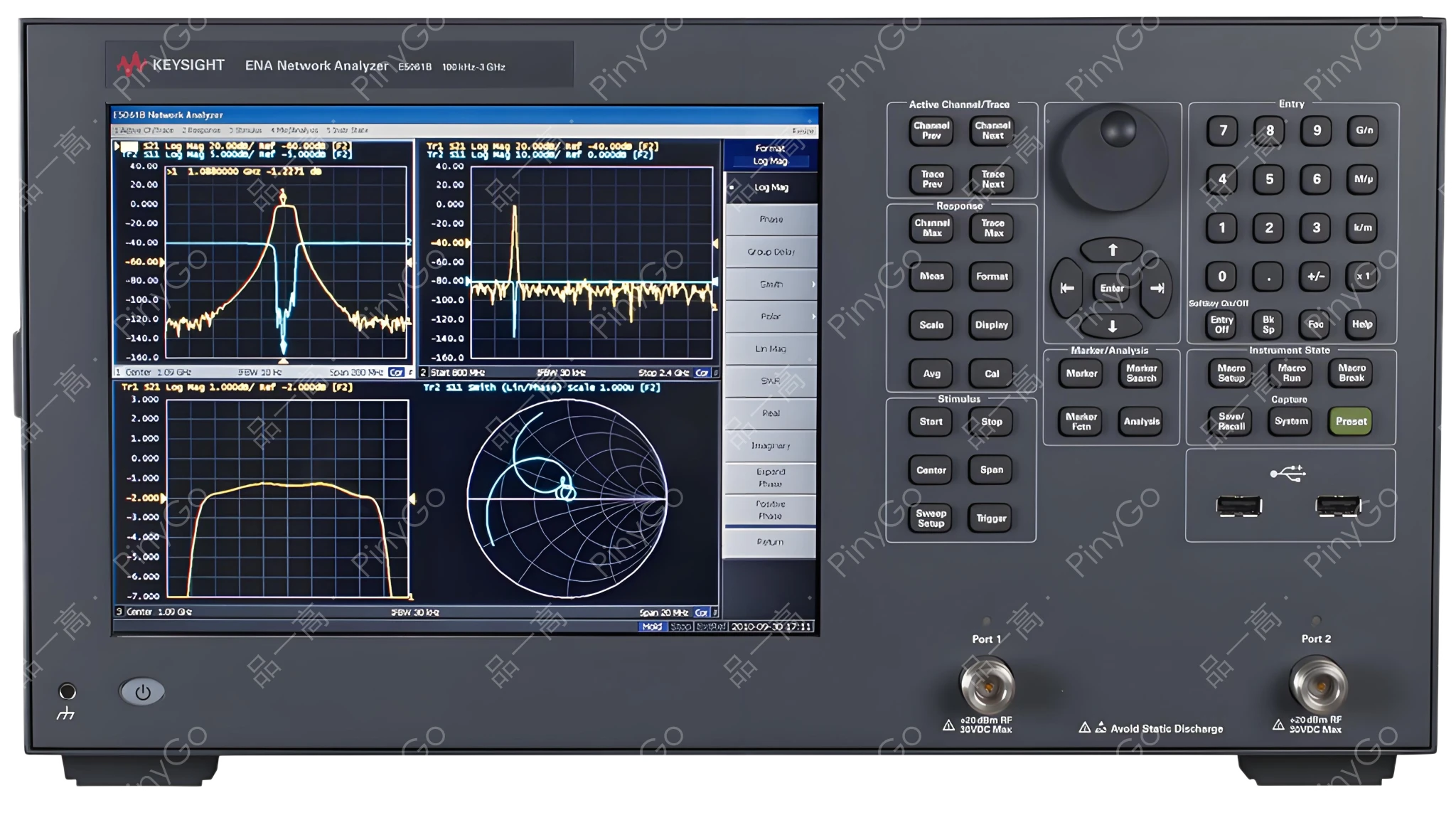

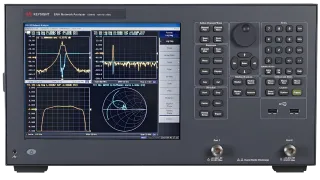

5Hz-3GHz宽频测量+阻抗分析双域融合，租赁场景调试效率提升50%
📶
5Hz-3GHz连续覆盖（引自Keysight官网规格表）
⚡
201点扫描仅9ms（引自网页1/4实测数据）
🔌
±40V/100mA内置电源（引自网页3选件说明）
| 参数 | 数值 | 来源 |
|---|---|---|
| 动态范围 | 120 dB | 网页1/2/4官方规格 |
| 输出功率 | 10 dBm | 网页1/2/4官方规格 |
| 阻抗分析精度 | 0.8%基本精度 | 基于选件005技术文档推测 |
| 迹线噪声 | 0.005 dBrms | 网页1/2/4官方规格 |
核心适配场景
PDN电源完整性测试 — 5Hz-100MHz超低频阻抗分析（引自网页13应用案例）
射频滤波器调试 — 支持1.5/3GHz S参数测量（网页3/9实测案例）
汽车天线匹配 — 75Ω系统阻抗适配（网页1/4配置说明）
租赁场景技术适配
跨项目快速部署 — Windows 10系统+预制模板（S参数/故障距离/回波损耗），3分钟完成测试配置（网页7用户界面验证）
多型号数据兼容 — 全系列CSV数据格式统一，基础款升级3L5选件无需重导数据（网页14配置说明）
免维护保障 — 内置过载保护电路，支持热插拔（网页8维护提示）
双域分析架构解析
采用「独立射频+低频双通道」架构：射频通道（>100kHz）基于直接变频技术实现120dB动态范围（网页6技术说明），低频通道（5Hz-30MHz）通过1MΩ高阻输入+增益相位端口（网页9）捕获微弱信号，配合选件005的等效电路分析算法（网页11），可在单次扫描中同步完成S参数与阻抗参数测量。
| 技术维度 | E5061B-3L5 | 竞品RS ZNB8 | 租赁场景优势 |
|---|---|---|---|
| 低频测量能力 | 5Hz（内置直流偏置） | 10kHz（需外置电源） | 减少外设依赖，现场部署快40% |
| 设置复杂度 | 触摸屏模板操作 | 菜单层级>5层 | 短期项目培训时间节约80% |
| 数据兼容性 | 全系列CSV通用 | 私有格式需转换 | 租赁设备更换无需重写解析脚本 |
现场维护四步适配
连接：增益相位端口（1MΩ）直连DUT，避免阻抗失配（网页9），比传统BNC连接效率提升2倍
设置：调用预制模板库（含5G滤波器/汽车天线等8类模板），3分钟完成参数配置（网页10用户案例）
分析：启用实时TDR功能（选件010），1601点扫描定位电缆故障点（网页9技术说明）
输出：U盘直存CSV+PNG报告，兼容第三方分析软件（网页7界面验证）
技术使用边界
当测试频率>2.5GHz时，动态范围降至105dB（标准值120dB）（网页1/4参数表）。规避方案：① 启用"高精度模式"（扫描时间增加30%）；② 短期租赁建议叠加外置放大器（基于网页14同类方案推测）。阻抗测量需选件005支持，未配置时仅能显示原始参数（网页11选件说明）。
