物联网设备电源

聚焦超低功耗、快充协议与多制式无线共存的整体验证路径，贯通研发、预认证到量产迁移。依托合规预研、本地工程支持与供应链保障，实现快速交付与风险前置控制。

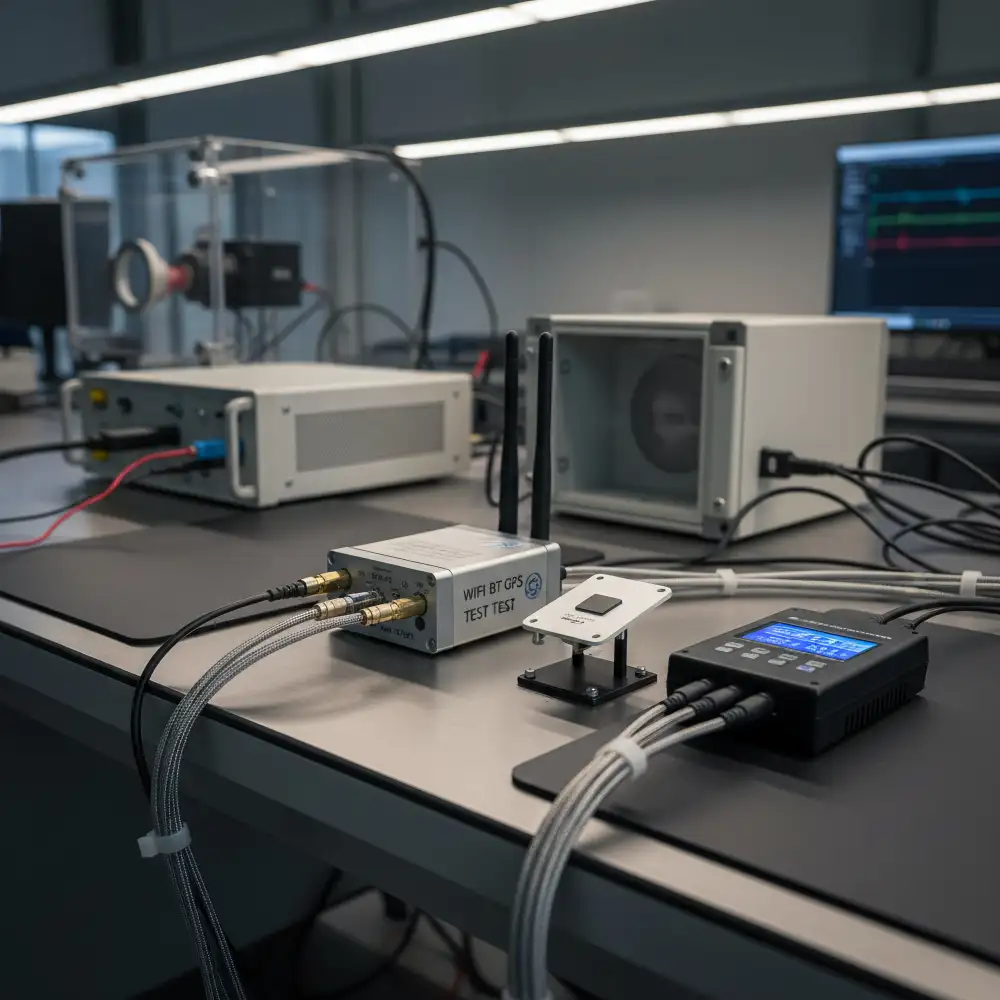

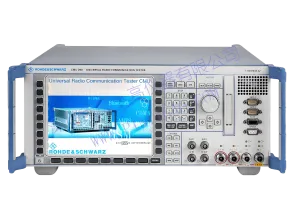

多制式无线综合测试平台

典型失效为多协议交叠导致唤醒电流飙升与重传。流程：1规划信道与占空比；2手机综测仪并行捕获WiFi/蓝牙/GNSS；3同步功耗时间戳；4判定重传与阻塞；5调优发射功率与唤醒策略。关键指标：峰值Tx窗口内平均重传率<3%，RSSI动态分布，唤醒期间电流台阶。结合后续第3节功耗曲线，可量化优化收益。可加信号发生器注入边界干扰，驱动快速迭代，降低后续EMI预扫描风险。

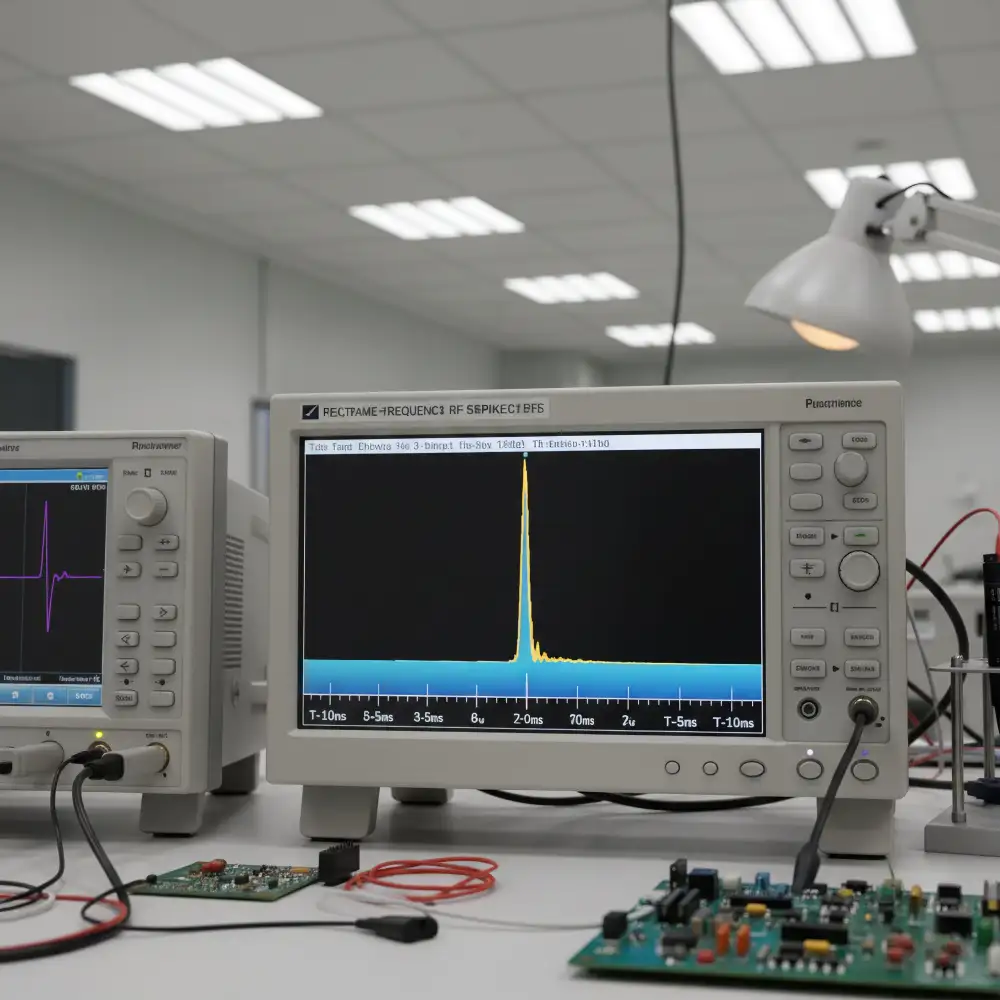

频谱可视化与干扰诊断

突发上行或快充协商时产生的谐波尖峰若未识别，会掩盖间歇性链路抖动。流程：1频谱分析仪宽带实时捕获；2信号分析仪对可疑段深度解调；3与第3节功耗事件时间对齐；4定位干扰源；5制定滤波或时序分离策略。监测指标：瞬态杂散<-50 dBc，噪声底提升<3 dB。若峰值伴随功耗脉冲，则回溯协议时序。通过抑制跨槽发射与时域整形，可降低重传和能耗。

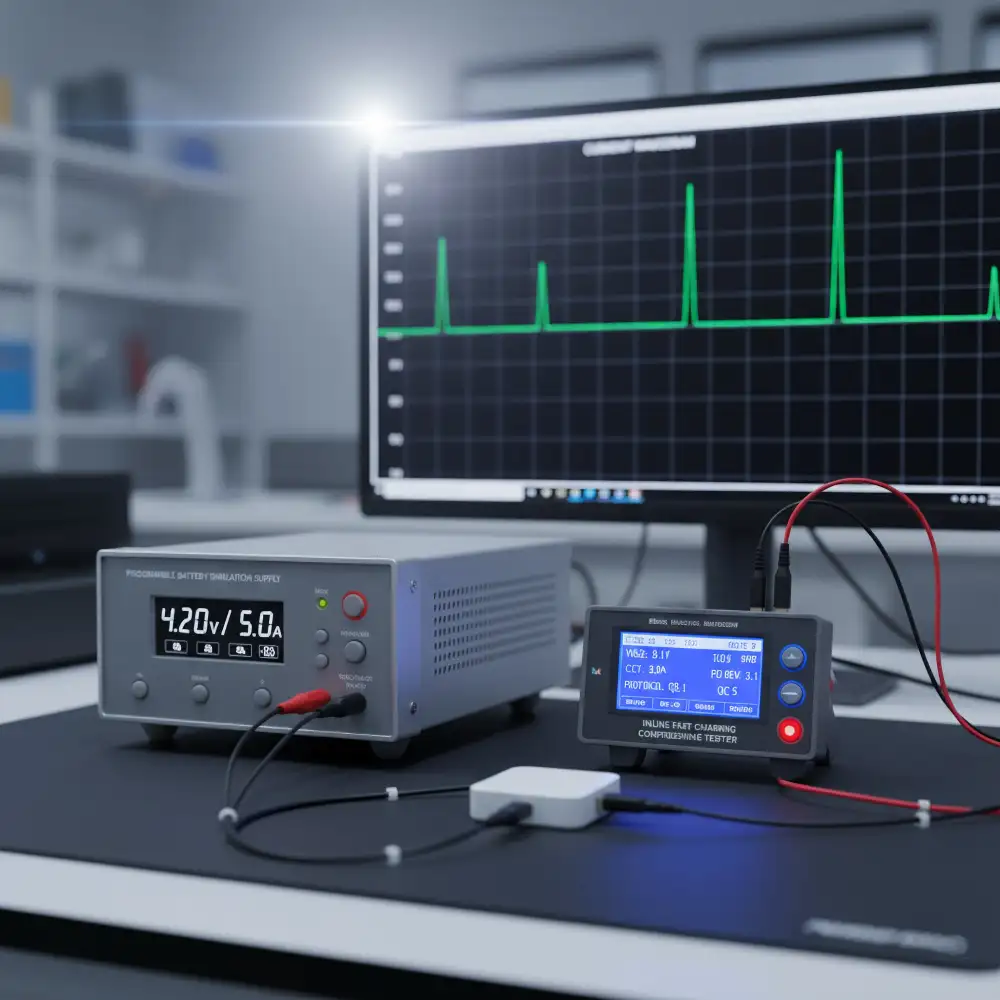

能耗与快充性能优化

多电流量级跳变与协议握手耦合易造成容量误判。流程：1程控电源执行电池仿真阶跃（内阻/开路电压曲线）；2快充综合测试仪抓取USB PD/PPS/QC协商；3功率计与万用表联合校验瞬态；4分析动态功耗曲线；5调参限流与休眠门限。指标：握手完成时间、峰值过冲<50 mV、平均静默电流<2 µA。与第2节频谱瞬态日志对齐，可发现协商导致的辐射突升并提前整改。

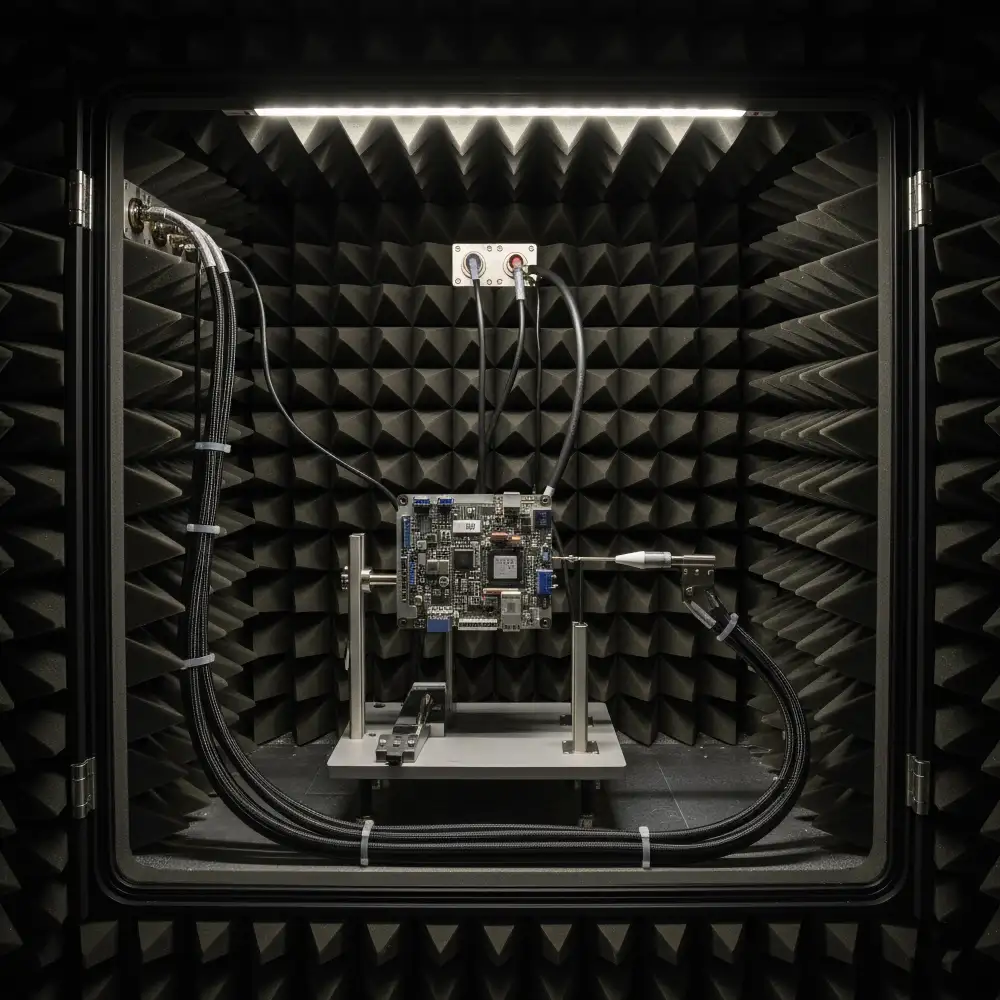

屏蔽与可控测试环境

外部不确定干扰会掩盖自发辐射与接收灵敏度变化。流程：1屏蔽箱隔离并验证衰减；2布置低噪声馈通与接地；3注入校准信号；4执行协议/功耗/频谱联合测试；5出具基线报告供第7节EMI预扫描对比。指标：屏蔽效能>80 dB（2.4 GHz）、驻波比<1.3。若发现内部串扰峰保持，则需重构布线或调整滤波。早期隔离环境可减少后期整改迭代次数。

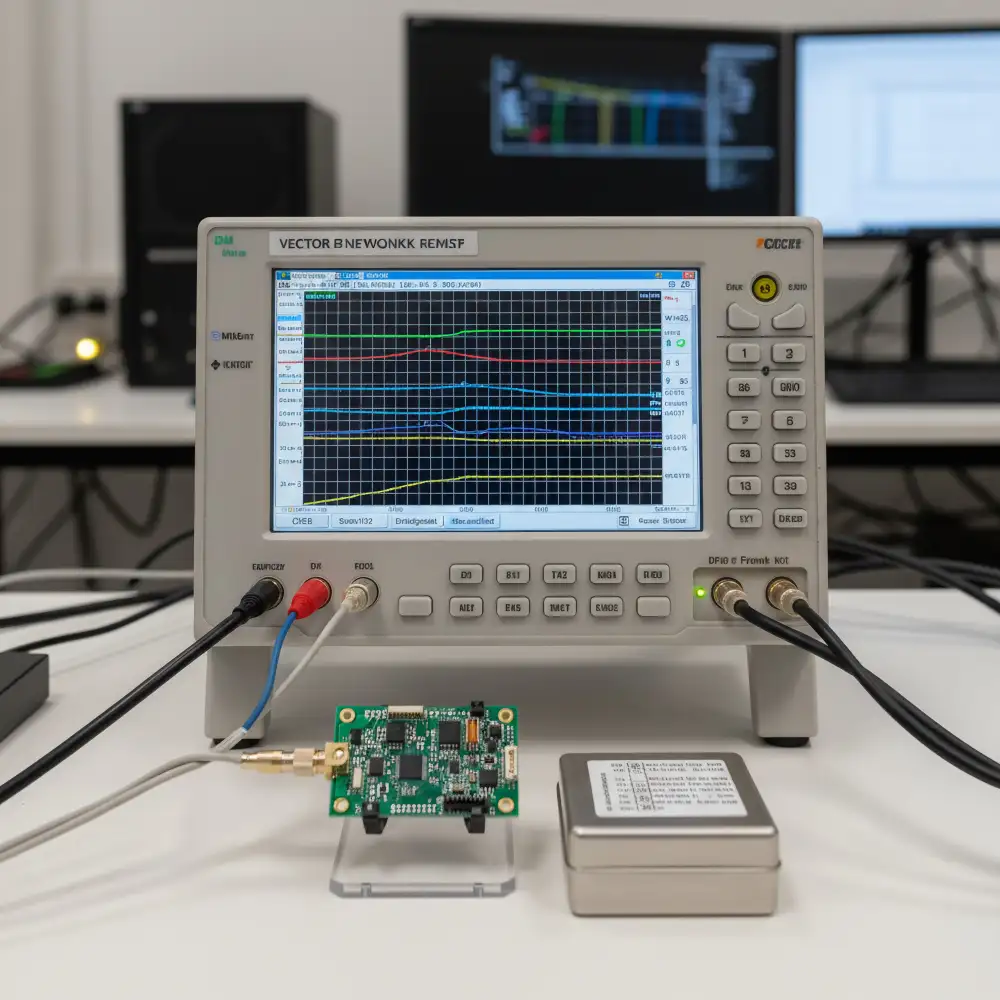

射频组件与链路表征

匹配不良导致PA压缩与接收灵敏度下滑。流程：1网络分析仪校准（SOLT）；2测S参数 S11/S21；3信号发生器/功率计验证增益线性；4调谐匹配网络；5在系统层复测链路预算。指标：S11<-10 dB，链路余量>6 dB，群时延偏差<|2| ns。若S21起伏与频谱杂散（见第2节）相关，则考虑滤波器阶数或布局重构。完成后将参数写入设计数据库支撑未来可扩展架构。

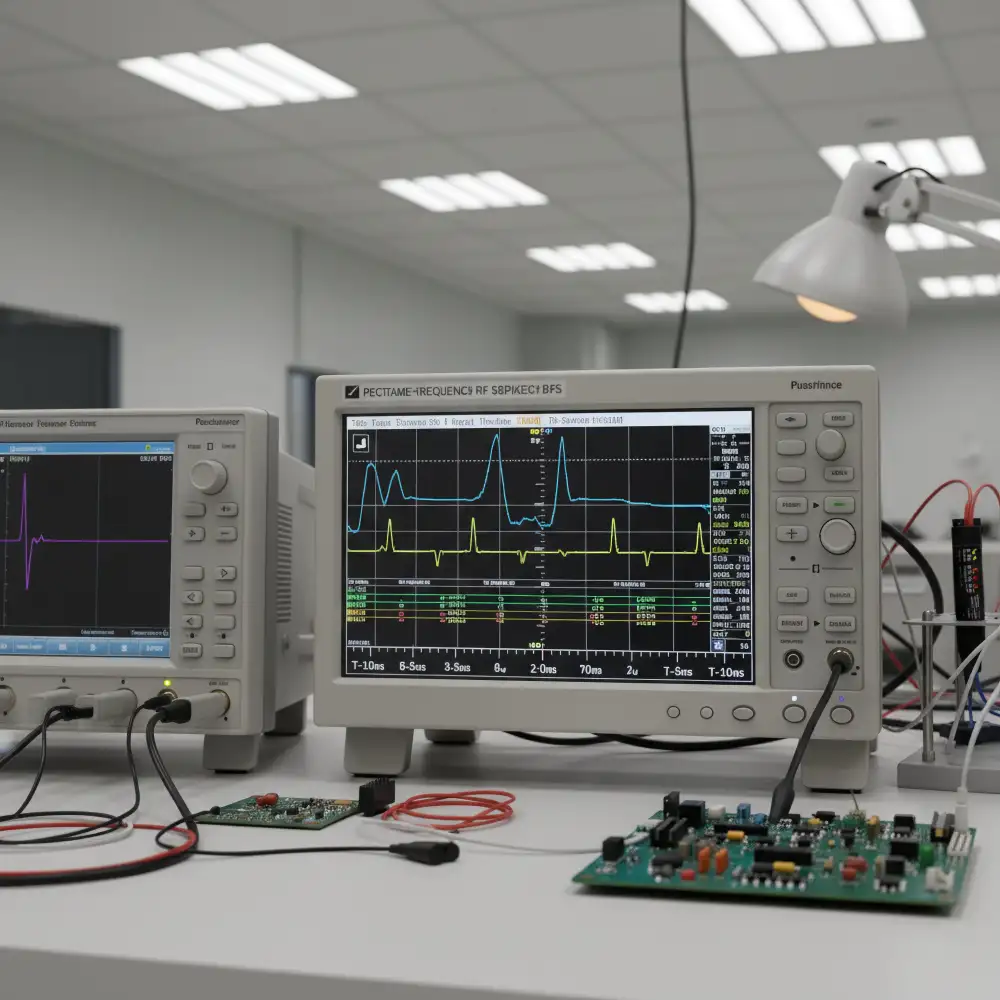

高速信号与事件调试

低占空比唤醒事件与协议边沿抖动易错判。流程：1示波器多通道触发（功耗门限+RF触发输出）；2捕获电流波形及串行总线；3相关协议时间戳；4定位异常延迟；5实施固件节拍与电源滤波优化。指标：上升时间、抖动<500 ps、电流瞬态恢复<200 µs。与第3节动态功耗曲线联动，可验证优化是否降低峰值面积。若发现模拟地噪声传播，则联合万用表精度测量排查。

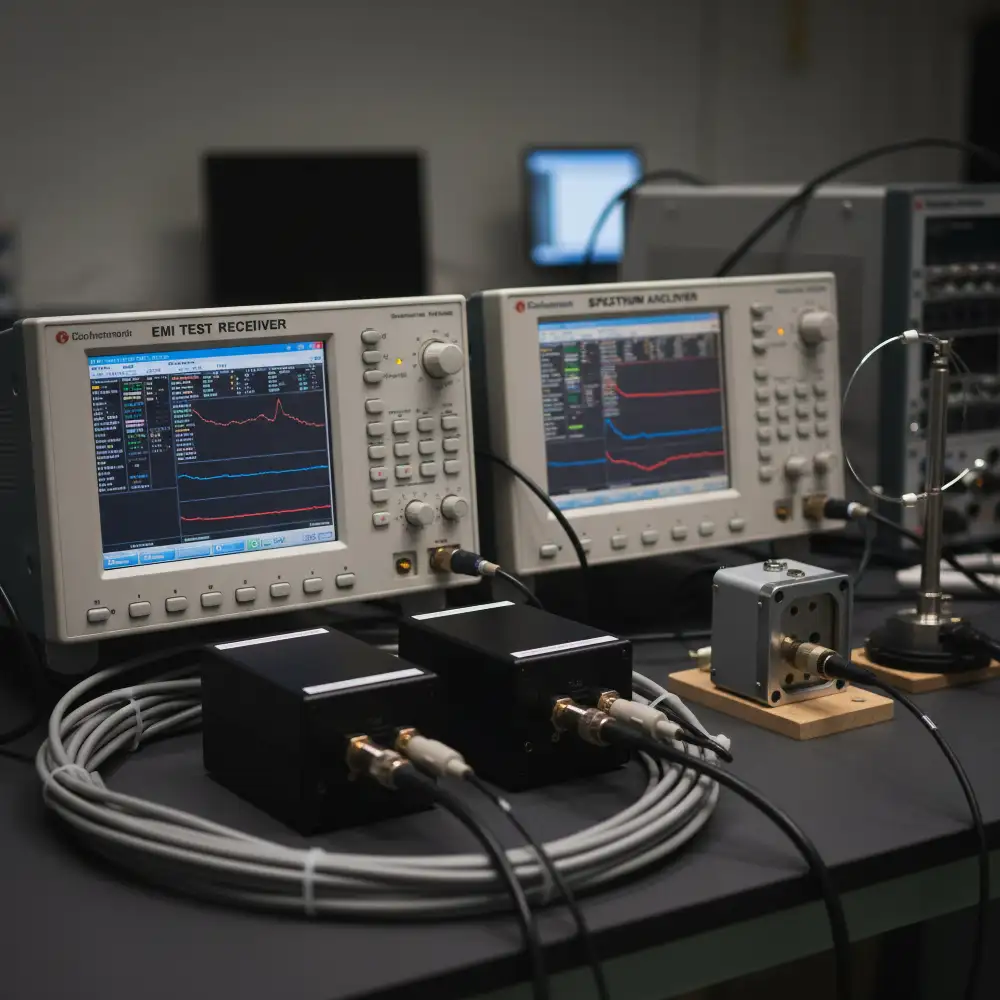

合规预扫描与风险前置

量产前若忽视EMI预扫描，正式认证失败率显著升高。流程：1在屏蔽箱基线（见第4节）后转移至开放预扫台；2峰值/准峰值/平均三检测；3频谱分析仪+EMI Test Receiver对比；4建立整改优先级；5复测验证。指标：关键频段余量≥3 dBµV，纹波相关发射下降>5 dB。对与快充握手同步的辐射尖峰，需回溯第3节协商时序或加屏蔽分区。早期循环可降低最终认证返工次数。

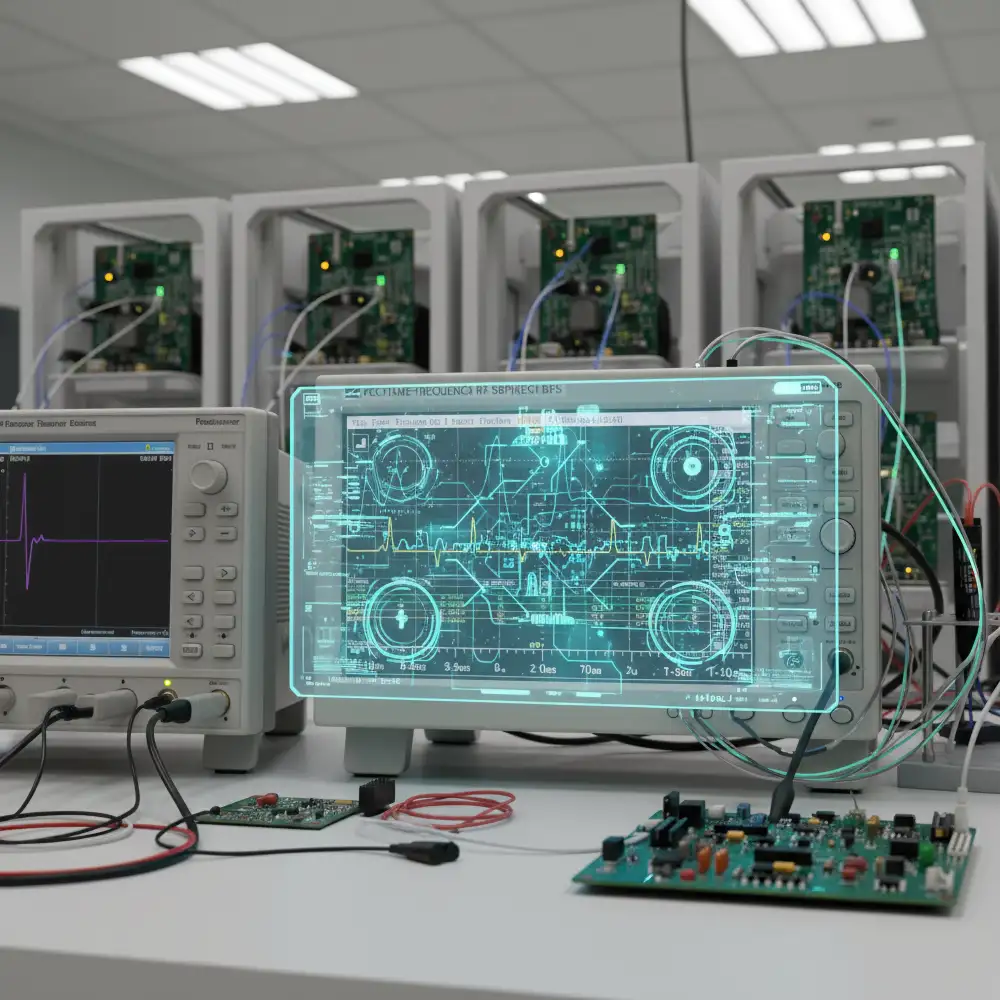

面向未来的可扩展架构

分散数据导致后续AI分析与信道仿真准备不足。策略：1统一时间基准（RF/功耗/协议）；2集中数据湖；3特征提取（谐波、功耗台阶、S参数漂移）；4AI聚类异常；5数字孪生回放场景，支持MIMO与多天线扩展。指标：关联查询延迟、异常检测召回率。复用第1节与第3节时间戳链可降低新制式迁移成本。引入可插模块与自动校准单元，为后续信号发生器扩展与预认证风险模型奠定基础。
