解决方案

半导体测试

本页聚焦从半导体 SoC/SiP 早期样机到量产的多制式无线、射频、功耗、EMI 及扩展性测试一体化路径，降低切换成本与重复验证。结合本地工程支持、预符合性风险前置与供应链保障，实现测试资产复用与快速交付。

多制式无线综合测试平台

典型痛点是多协议 (WiFi / BT / GPS / 蜂窝) 分散测试导致校准与功耗数据割裂。流程：DUT上电→射频校准→协议握手抓取→功耗关联→批量回归。统一时间戳减少重复上电次数≥30%，提升日志-功耗关联效率。采用手机综测仪与脚本化多制式无线测试平台 API，实现并行校准与吞吐优化，为后续频谱可视化（下一节）提供精确触发。风险：多射频共存干扰，被动监视提前量化。

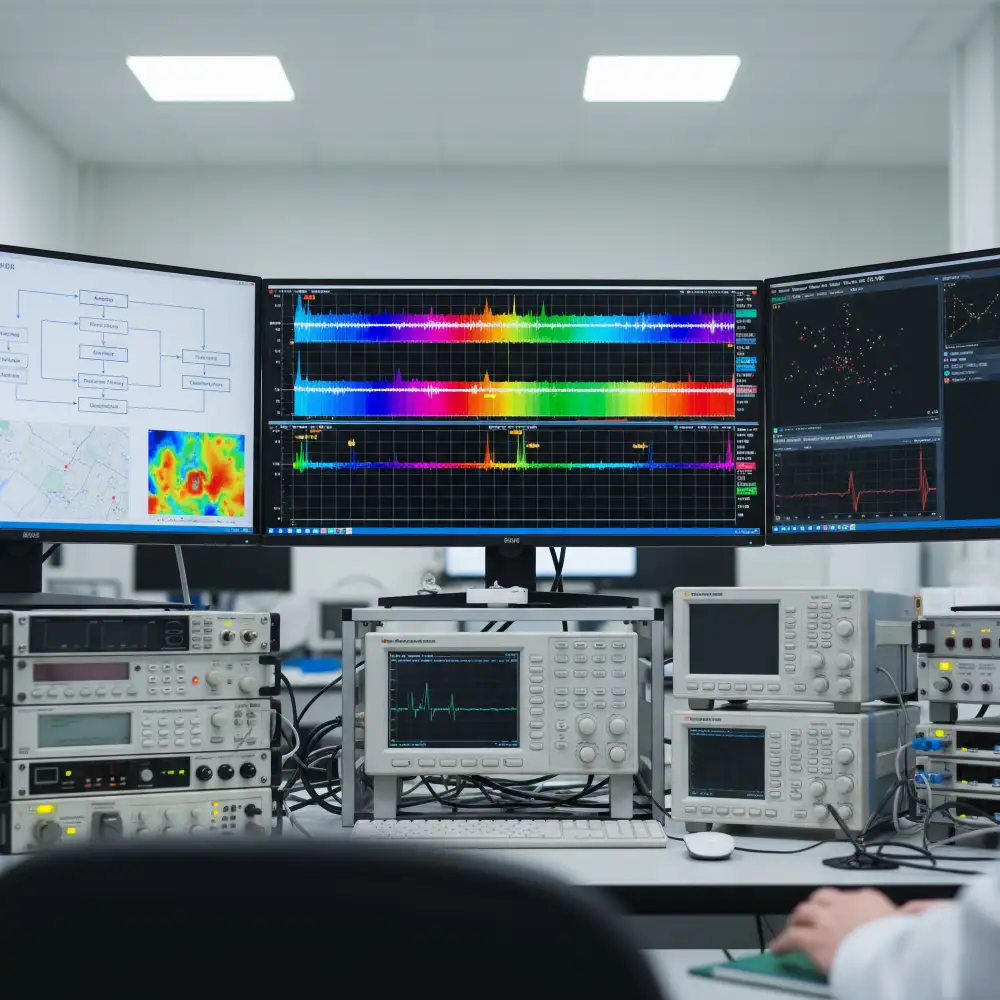

频谱可视化与干扰诊断

突发杂散、谐波及瞬态包络常在多协议并发下出现。流程：实时瀑布检测→标记可疑间隔→切换矢量解调→验证屏蔽或布局改动效果。对比频谱分析仪捕获 20 µs 瞬态与信号分析仪深度矢量解码差异，三步干扰处置（发现→隔离→验证）缩短定位周期。与上一节统一时间戳数据关联，可回溯握手阶段噪声上升 3 dB 时刻。预警避免后续功耗调试返工。关键词：频谱分析, 频谱与信号分析区别。

能耗与快充性能优化

先进封装下热与电压动态耦合：若协商电压平台漂移>30 mV 将引发重复重协商。流程：电池仿真输出→协议握手捕获→电流阶跃/纹波测量 (<20 mV)→过冲与效率分析→回归脚本。程控电源 + 快充综合测试仪协同记录 USB PD / PPS 走势，并以功率计测得瞬态 η。关联上一节干扰时间点，可判断发射尖峰是否触发电源补偿。降低调参回合数约25%。

屏蔽与可控测试环境

开放台面耦合噪声导致重测。流程：屏蔽箱预布局→滤波馈通与接地→天线耦合隔离测量→EMI预扫描基线→对策复测。对比箱内/箱外底噪差值（如 -92 dBm vs -86 dBm）量化隔离度；提前发现连接缆穿墙泄漏风险，为后续合规章节的峰值与准峰值比对提供干净基线，并引用上一节功耗协商波形进行同步触发。

射频组件与链路表征

前端滤波与匹配若 S参数偏差会放大系统噪声。流程：SOLT 校准→网络分析仪扫描→S11<-15 dB 调整→S21 平坦度±0.5 dB 验证→信号发生器注入线性度测试。记录温漂前后 ΔS21 <0.3 dB，减少后续系统级补偿需求。与频谱章节的干扰特征对照，可定位是带外泄漏还是匹配失调。降低量产失配返修风险。关键词：S参数。

高速信号与事件调试

间歇吞吐抖动常与瞬态电源跌落耦合。触发链：频谱事件门控→示波器采集→功耗电流脉冲→协议时间戳比对→万用表点检静态偏置。利用多仪器同步采集控制时间对齐 <100 ns，将协议握手前 2 ms 的电源纹波与上一节链路损耗变化同屏分析。度量电源跌落幅度 120 mV 是否对应 RF 输出功率跌 1 dB，提前规避场景复现困难。

合规预扫描与风险前置

正式认证前反复整改成本高。流程：基线 EMI 预符合性测试 →峰值/准峰值/平均比较→单点屏蔽或布局调整→EMI Test Loop ΔdB 验证→风险归档。引用屏蔽环境章节基线与频谱章节瞬态标记，判断超标主因是谐波还是切换噪声。预认证风险控制量化余量（例如准峰值距限值 3 dB）指引是否需进一步滤波。减少实验室外包往返次数 ≥2 回合。

面向未来的可扩展架构

数据量随多制式与高速调试激增。架构：统一时间基准→事件索引数据库→脚本化回放→数字孪生场景重建→AI辅助测试趋势聚类。复用首节与频谱章节日志，实现脚本重放评估新前端设计；测试系统可扩展性允许模块化增加 MIMO、GNSS 或后续信道仿真，无需重写 API。保留原始波形 + 元数据防范追溯缺口，降低二次集成风险。
